Приемопередатчик RS232 питание 5В защита от статического напряжения
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
205 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:205 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 371,89 |
| от 7 | 350,66 |
| от 13 | 333,36 |
| от 26 | 320,51 |
| от 51 | 310,94 |
Описание

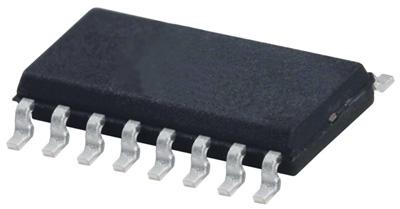

Микросхема MAX232EESE+T от MAX — приемопередатчик интерфейса RS232 с питанием 5 В. Устройство имеет встроенную защиту от статического напряжения (ESD) и выпускается в корпусе SO-16. Рабочий диапазон температур составляет от -40 до +85 °C. Применяется в промышленной автоматике и контроллерах для надежной передачи данных.
Технические характеристики
| Корпус | 16-Pin Narrow SO |
| Тип монтажа | SMD |
| Описание | 5V RS-232 Transceiver with ±15kV ESD Protection |
| Артикул | MAX232EESE+T |
| Макс. скорость передачи данных | 120kbps |
| Коэф. сниж. | 8.70mW/°C |
| Vcc absolute max | 6V |
| Number of drivers | 2 |
| R in absolute max | ±30V |
| T in absolute max | V+ + 0.3V |
| ESD защита HBM | ±15kV |
| R out absolute max | VCC + 0.3V |
| Макс. ток питания | 10mA |
| Ток пит. тип. | 5mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| T out absolute max | V+ + 0.3V |
| External capacitors | 4 x 1µF |
| Number of receivers | 2 |
| V plus absolute max | 14V |
| V minus absolute max | -14V |
| Макс. рассеиваемая мощность | 696mW |
| Макс. низкое выходное напряжение | 0.4V |
| Ном. напряжение питания | 5V |
| Input threshold low max | 0.8V |
| Output voltage high min | 3.5V |
| Макс. темп. хр. | +165°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input pullup current max | 200µA |
| Input pullup current min | 15µA |
| Input threshold high min | 2.0V |
| Макс. ток утечки входа | ±10µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки выводов | +300°C |
| Макс. ток утечки | ±10µA |
| Shutdown supply current max | 10µA |
| Shutdown supply current typ | 1µA |
| Описание (англ.) | TXRX RS232 5V ESD-PROT 16SOIC |
| Receiver input hysteresis max | 1.0V |
| Receiver input hysteresis min | 0.2V |
| Receiver input hysteresis typ | 0.5V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Transmitter output resistance | 300Ω |
| Receiver propagation delay max | 10µs |
| Receiver propagation delay min | 0.5µs |
| Receiver output enable time max | 600ns |
| Transition region slew rate max | 30V/µs |
| Transition region slew rate min | 3V/µs |
| Transition region slew rate typ | 6V/µs |
| Receiver input threshold low max | 1.2V |
| Receiver input threshold low min | 0.8V |
| Receiver input voltage range max | 30V |
| Receiver input voltage range min | -30V |
| Receiver output disable time max | 200ns |
| Receiver input threshold high max | 2.4V |
| Receiver input threshold high min | 1.7V |
| Transmitter propagation delay max | 2µs |
| Esd protection iec1000 4 2 air gap | ±15kV |
| Esd protection iec1000 4 2 contact | ±8kV |
| Transmitter output voltage swing min | ±5V |
| Transmitter output voltage swing typ | ±9V |
| Рабочая температура | -40В°C ~ 85В°C |
| Transmitter output short circuit current max | ±60mA |
| Transmitter output short circuit current min | ±10mA |
