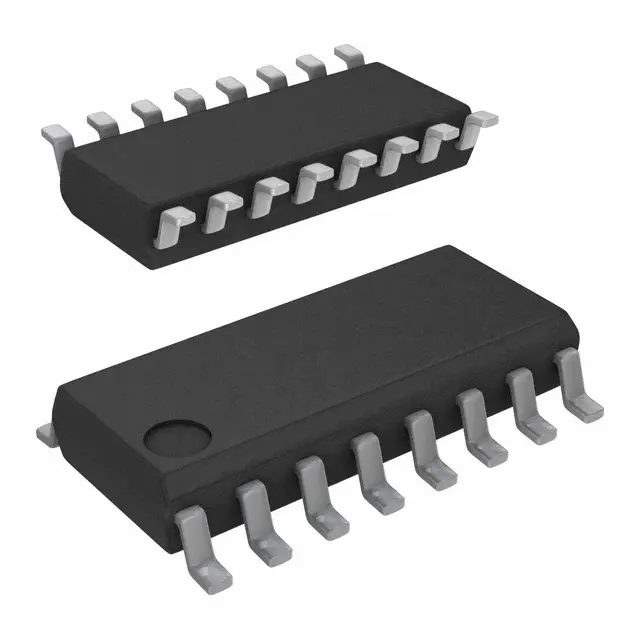

Микросхема интерфейсов MAX232DR / RS-232, SO-16
У поставщика
ПроизводительTexas Instruments
КатегорияИнтерфейсы RS-232
У поставщиков
1 032 шт.
Норм. уп.: 18
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт41,51 ₽
Сумма747,18 ₽
В наличии393 шт
только упаковками по 18 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии639 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 47,78 ₽
18 шт · Склад 15 · 747,18 ₽
Описание
Микросхема интерфейсов MAX232DR от Texas Instruments предназначена для преобразования уровней сигналов UART в стандарт RS-232. Выполнена в компактном корпусе SO-16. Обеспечивает надежную связь между микроконтроллерами и последовательными портами компьютеров или периферийных устройств.
Технические характеристики
| Тип | RS-232 Transceiver |
| Ток, А | 1 mA |
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Скорость передачи данных | 120kbps |
| Кол-во выводов | 16 |
| Capacitor value | 1.0µF |
| Ток отключения | 5µW |
| Число драйверов | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Внешние конденсаторы | 4 |
| Количество приёмников | 2 |
| Output voltage tout | ±15V |
| Short circuit to gnd | Непрерывный |
| Напряжение, В | 5 V |
| Input voltage tin max | VCC - 0.3V |
| Input voltage tin min | -0.3V |
| Ном. напряжение питания | 5V |
| Output voltage rout max | VCC + 0.3V |
| Output voltage rout min | -0.3V |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -65°C |
| Мин. размах выходного напряжения | ±5V |
| Размах выходного напряжения, тип. | ±8V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Температура пайки выводов | 300°C |
| Макс. ток утечки | ±10µA |
| Абс. макс. напряжение питания | 6V |
| Абс. мин. напряжение питания | -0.3V |
| Driver output resistance max | 10MΩ |
| Driver output resistance min | 300Ω |
| Диапазон входного напряжения приёмника | ±30V |
| Receiver input hysteresis max | 1V |
| Receiver input hysteresis min | 0.2V |
| Тип. гистерезис входа приёмника | 0.5V |
| Входное сопротивление приёмника, макс. | 7kΩ |
| Входное сопротивление приёмника, мин. | 3kΩ |
| Тип. входное сопротивление приёмника | 5kΩ |
| Logic pull up input current max | 40µA |
| Logic pull up input current min | 5µA |
| Power dissipation 16 pin cerdip | 800mW |
| Ttl cmos output voltage low max | 0.4V |
| Ток КЗ выхода, макс. | ±22mA |
| Мин. ток КЗ выхода | ±7mA |
| Power dissipation 16 pin wide so | 762mW |
| Receiver input threshold low max | 1.3V |
| Receiver input threshold low min | 0.8V |
| Ttl cmos output voltage high min | 3.5V |
| Receiver input threshold high max | 2.4V |
| Receiver input threshold high min | 1.8V |
| Power dissipation 16 pin narrow so | 696mW |
| Power dissipation 16 pin plastic dip | 842mW |
| Ttl cmos output short circuit current sink max | 30mA |
| Ttl cmos output short circuit current sink min | 10mA |
| Ttl cmos output short circuit current source max | -10mA |
| Ttl cmos output short circuit current source min | -2mA |
