Приемопередатчик интерфейс_RS232 встроенной схема подкачки энергии для работы от одного источника питания +5В
У поставщика
ПроизводительMAX
КатегорияМикросхемы
У поставщиков
121 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:121 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 141,60 |
| от 17 | 132,10 |
| от 33 | 124,35 |
| от 65 | 118,58 |
| от 130 | 114,28 |
Описание

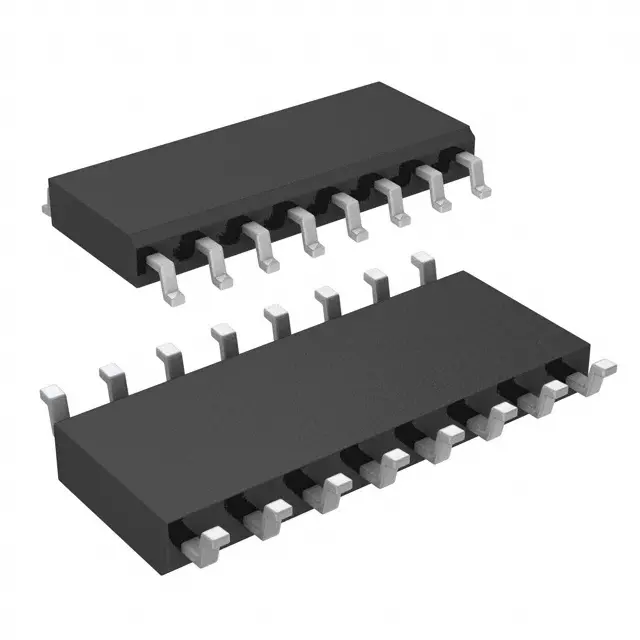

Микросхема приемопередатчика интерфейса RS-232 от MAX. Работает от одного источника питания +5 В, имеет встроенную схему подкачки энергии. Выпускается в корпусе SO-16, рассчитана на температуру от -40°C до +85°C. Применяется в промышленной автоматике и системах передачи данных.
Технические характеристики
| Корпус | 16-pin Narrow SO |
| Тип монтажа | SMD |
| Описание | RS-232 transceiver with integrated charge pump for single +5V supply operation |
| Артикул | MAX202EESE+T |
| Макс. скорость передачи данных | 120kbps |
| Vcc absolute max | +6V |
| Number of drivers | 2 |
| R in absolute max | ±30V |
| T in absolute max | V+ + 0.3V |
| ESD защита HBM | ±15kV |
| Низкое вых. напр. | 0.4V |
| R out absolute max | VCC + 0.3V |
| R out absolute min | -0.3V |
| Макс. ток питания | 15mA |
| Ток пит. тип. | 8mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| T out absolute max | V+ + 0.3V |
| T out absolute min | V- - 0.3V |
| External capacitors | 4 x 0.1µF |
| Input threshold low | 0.8V |
| Number of receivers | 2 |
| V plus absolute max | +14V |
| Input threshold high | 2.0V |
| Макс. ток отключения | 10µA |
| Shutdown current typ | 1µA |
| V minus absolute min | -14V |
| Вх. ток утечки | ±10µA |
| Ном. напряжение питания | 5V |
| Output voltage high max | VCC - 0.4V |
| Output voltage high min | 3.5V |
| Макс. темп. хр. | +165°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating 16pin narrow so | 8.70mW/°C |
| Input pullup current max | 200µA |
| Input pullup current min | 15µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки выводов | +300°C |
| Макс. ток утечки | ±10µA |
| Output leakage current typ | ±0.05µA |
| Receiver input voltage max | 30V |
| Receiver input voltage min | -30V |
| Описание (англ.) | IC TXRX RS-232 W/CAP 16-SOIC |
| Receiver input hysteresis max | 1.0V |
| Receiver input hysteresis min | 0.2V |
| Receiver input hysteresis typ | 0.5V |
| Receiver input resistance max | 7kΩ |
| Receiver input resistance min | 3kΩ |
| Receiver input resistance typ | 5kΩ |
| Transmitter output resistance | 300Ω |
| Receiver propagation delay max | 10µs |
| Receiver propagation delay min | 0.5µs |
| Transition region slew rate max | 30V/µs |
| Transition region slew rate min | 3V/µs |
| Transition region slew rate typ | 6V/µs |
| Receiver input threshold low max | 1.2V |
| Receiver input threshold low min | 0.8V |
| Power dissipation 16pin narrow so | 696mW |
| Receiver input threshold high max | 2.4V |
| Receiver input threshold high min | 1.7V |
| Transmitter propagation delay max | 2µs |
| Esd protection iec1000 4 2 air gap | ±15kV |
| Esd protection iec1000 4 2 contact | ±8kV |
| Transmitter output voltage swing min | ±5V |
| Transmitter output voltage swing typ | ±9V |
| Рабочая температура | -40°C ~ 85°C |
| Transmitter output short circuit current max | ±60mA |
| Transmitter output short circuit current min | ±10mA |
