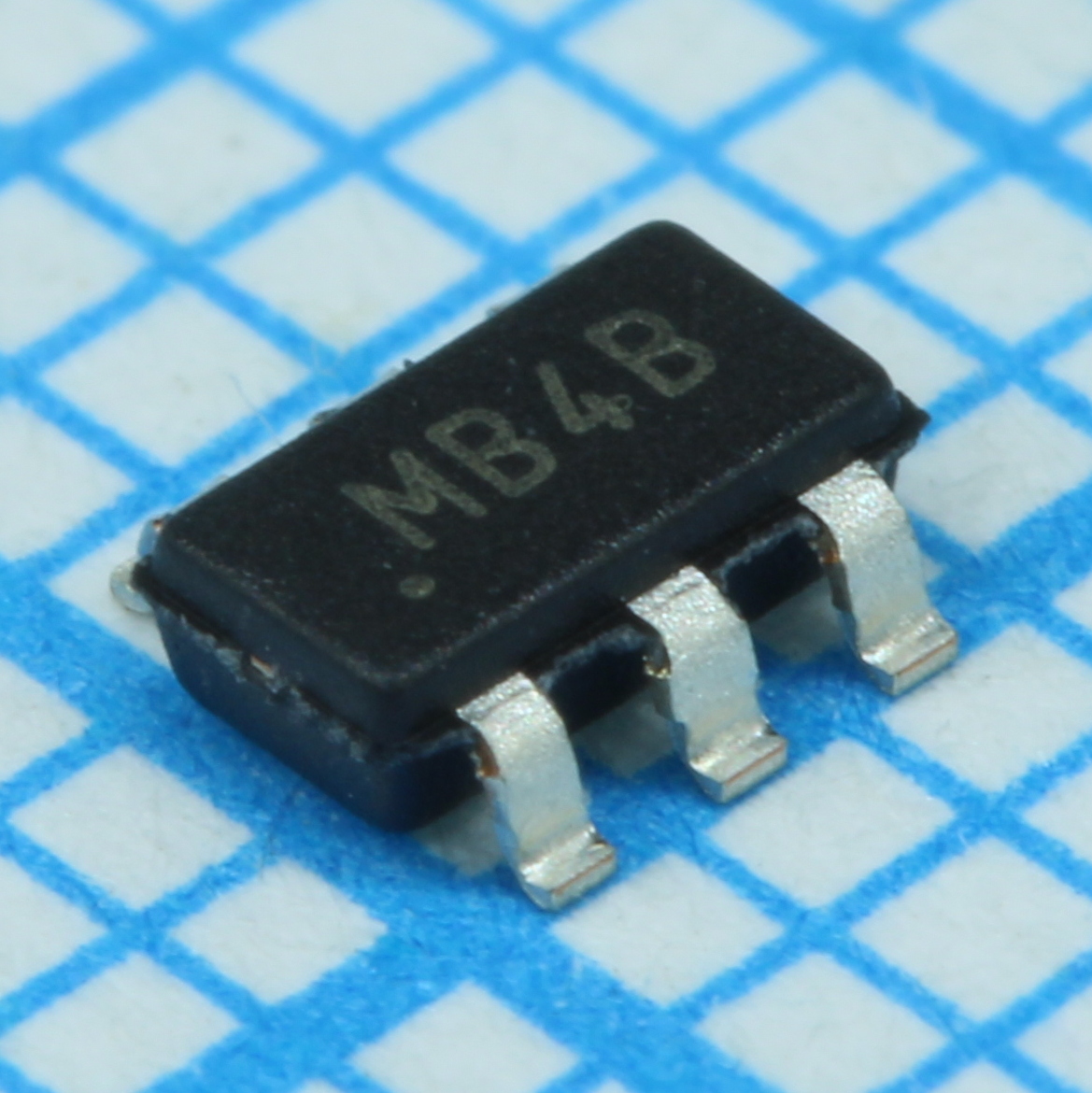

Микросхема MASWSS0181TR-3000
У поставщика
У поставщиков
115 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:115 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 136,93 |
| от 3 | 135,02 |
| от 6 | 132,47 |
| от 11 | 129,16 |
| от 21 | 124,89 |
Описание
Микросхема MASWSS0181TR-3000 от MACOM — это высокочастотный GaAs SPDT-переключатель (однополюсный на два направления), предназначенный для коммутации радиочастотных сигналов. Компонент оптимизирован для работы в диапазоне частот, типичном для беспроводных систем и измерительной техники. Отличается низкими вносимыми потерями и высоким уровнем изоляции, что обеспечивает надежную работу в приемо-передающих трактах.
Технические характеристики
| Ip3 | 57dBm typ |
| P0.1db | 39dBm typ |
| Корпус | SOT-26 |
| Тип монтажа | SMD |
| Изоляция | 1 2ghz: 20dB typ; 2 3ghz: 16dB typ; Dc 1ghz: 26dB typ |
| Без свинца | Да |
| Описание | GaAs SPDT 2.5V High Power Switch, DC - 3.0 GHz |
| Артикул | MASWSS0181TR-3000 |
| Return loss | 2 3ghz: 16dB typ; Dc 2ghz: 20dB typ |
| Truth table | V1 0 v2 1: ANT-RF1 On, ANT-RF2 Off; V1 1 v2 0: ANT-RF1 Off, ANT-RF2 On |
| Чувствительность к ЭСР | Да |
| Вносимые потери | 1 2ghz: 0.50dB typ; 2 3ghz: 0.75dB typ; Dc 1ghz: 0.40dB typ, 0.65dB max |
| Соотв. RoHS | Да |
| Third harmonic | -75dBc typ, -67dBc max @ 1GHz, +34dBm |
| Ток управления | 50µA max |
| Напряжение управления | 2.5V |
| Диап. частот | DC - 3.0 GHz |
| Макс. входная мощность | 38dBm |
| Second harmonic | -75dBc typ @ 1GHz, +34dBm |
| Transients in band | 50mV typ |
| Control voltage max | 8V |
| Темп. хранения | -65°C to +150°C |
| Absolute max voltage | ±8.5V |
| Раб. температура | -40°C to +85°C |
| Switching time on off | 0.06µs typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Blocking capacitor value | 100pF typical for 0.5-3GHz |
| Switching time rise fall | 0.04µs typ |
| Blocking capacitors required | Да |
| Описание (англ.) | RF Switch SPDT 0MHz to 3GHz 16dB 6-Pin SOT-26 T/R |
