РЧ-переключатели DC-3.0GHz ISO 22dB IL <.3dB @ 2.4GHz
У поставщика
ПроизводительMACOM
КатегорияМикросхемы
У поставщиков
2 192 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 192 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 159,26 |
| от 47 | 150,67 |
| от 94 | 144,92 |
| от 188 | 139,86 |
| от 375 | 136,45 |
Описание

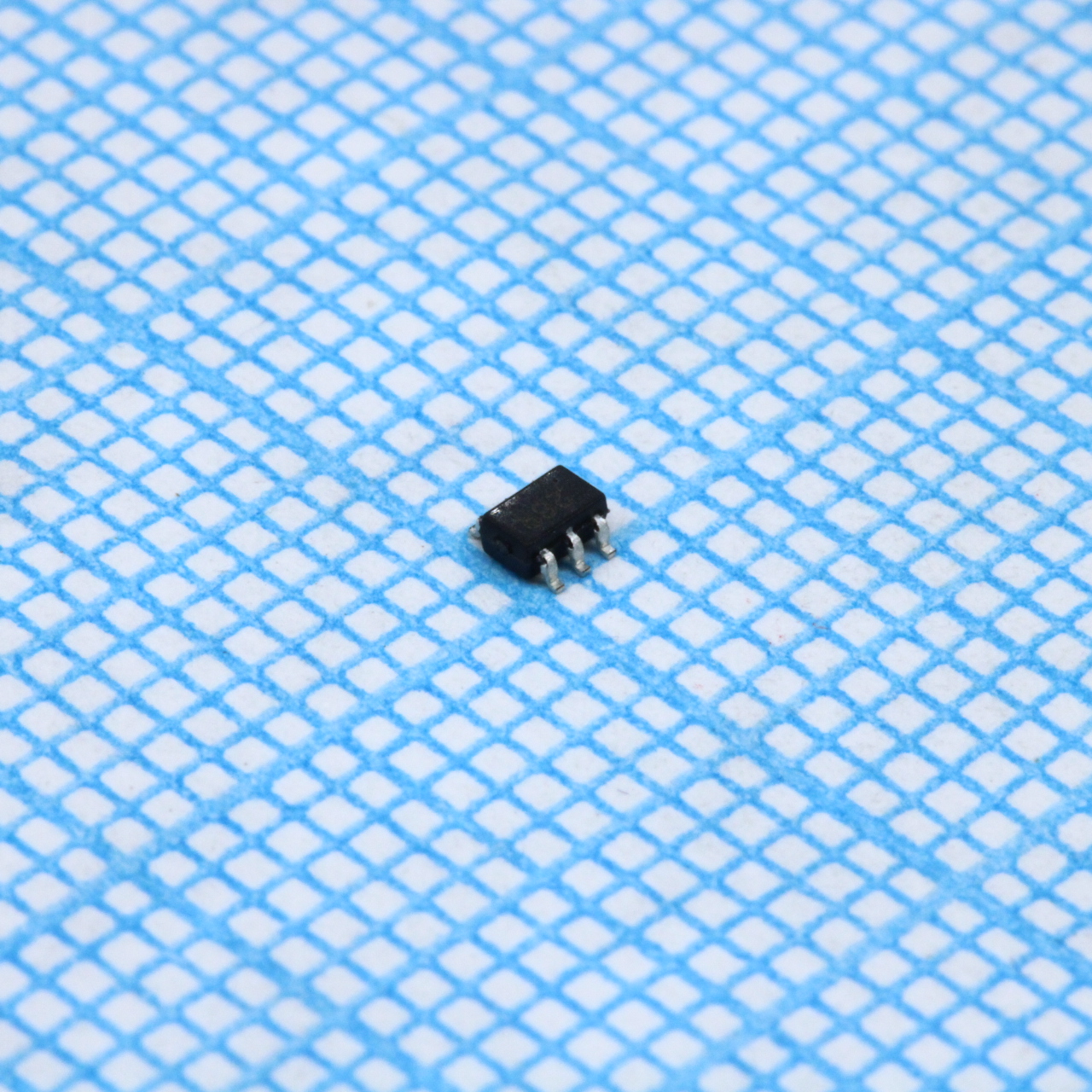

РЧ-переключатель SPDT от MACOM работает в диапазоне от 0 до 3 ГГц. Обеспечивает изоляцию 22 дБ и вносит потери менее 0,3 дБ на частоте 2,4 ГГц. Выпускается в компактном корпусе SOT-363. Подходит для коммутации сигналов в беспроводных устройствах и телекоммуникационном оборудовании.
Технические характеристики
| Ip2 | 90 dBm |
| Ip3 | 46 dBm |
| Тип | SPDT Switch |
| Вывод 1 | RF1 |
| Вывод 2 | GND |
| Вывод 3 | RF2 |
| Вывод 4 | V2 Control |
| Вывод 5 | RFC |
| Вывод 6 | V1 Control |
| Корпус | SOT-363 (SC-70) |
| Покрытие | 100% matte tin over copper |
| Тип монтажа | SMD |
| Ton toff | 40 ns |
| Без свинца | Да |
| P1db 2 5v | 21 dBm |
| P1db 3 0v | 25 dBm |
| Кол-во выводов | 6 |
| Технология | GaAs PHEMT MMIC |
| Описание | GaAs SPDT Switch DC - 3.0 GHz |
| Артикул | MASWSS0115TR-3000 |
| Return loss | 20 dB |
| Без галогенов | Да |
| Чувствительность к ЭСР | Да |
| Rise fall time | 35 ns |
| Соотв. RoHS | Да |
| Диап. частот | DC - 3.0 GHz |
| Isolation 2 4ghz | 22 dB |
| Потребляемая мощн. | <5 µA @ +2.3V |
| External capacitor | 39 pF |
| Reflow temperature | 260°C |
| Transients in band | 10 mV |
| Control current max | 20 µA |
| Control current typ | 5 µA |
| Control voltage max | 5.0V |
| Control voltage min | 2.3V |
| Темп. хранения | -65 °C to +150 °C |
| Isolation 1 3ghz typ | 22 dB |
| Insertion loss 2 4ghz | 0.3 dB |
| Isolation dc 1ghz min | 20 dB |
| Isolation dc 1ghz typ | 24 dB |
| Раб. температура | -40 °C to +85 °C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Insertion loss 1 3ghz max | 0.55 dB |
| Insertion loss 1 3ghz typ | 0.30 dB |
| Insertion loss dc 1ghz max | 0.40 dB |
| Insertion loss dc 1ghz typ | 0.25 dB |
| Уровень чувствительности к влаге | 1 |
| Return loss frequency range | 0.05 - 3 GHz |
| Control voltage absolute max | 8.5V |
| Описание (англ.) | RF Switch SPDT 0MHz to 3GHz 20dB 6-Pin SOT-363 T/R |
| Input power 0 5 3ghz 5v control | +34 dBm |
| Input power 0 5 3ghz 2 5v control | +27 dBm |
| Частота, МГц | 3000 |
