Ключ радиочастотного сигнала 3.0GHz уровень 22dB -.3dB на 900МГц
У поставщика
ПроизводительMACOM
КатегорияМикросхемы
У поставщиков
20 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,82 |
| от 13 | 25,93 |
| от 24 | 24,70 |
| от 48 | 23,39 |
| от 96 | 22,08 |
Описание

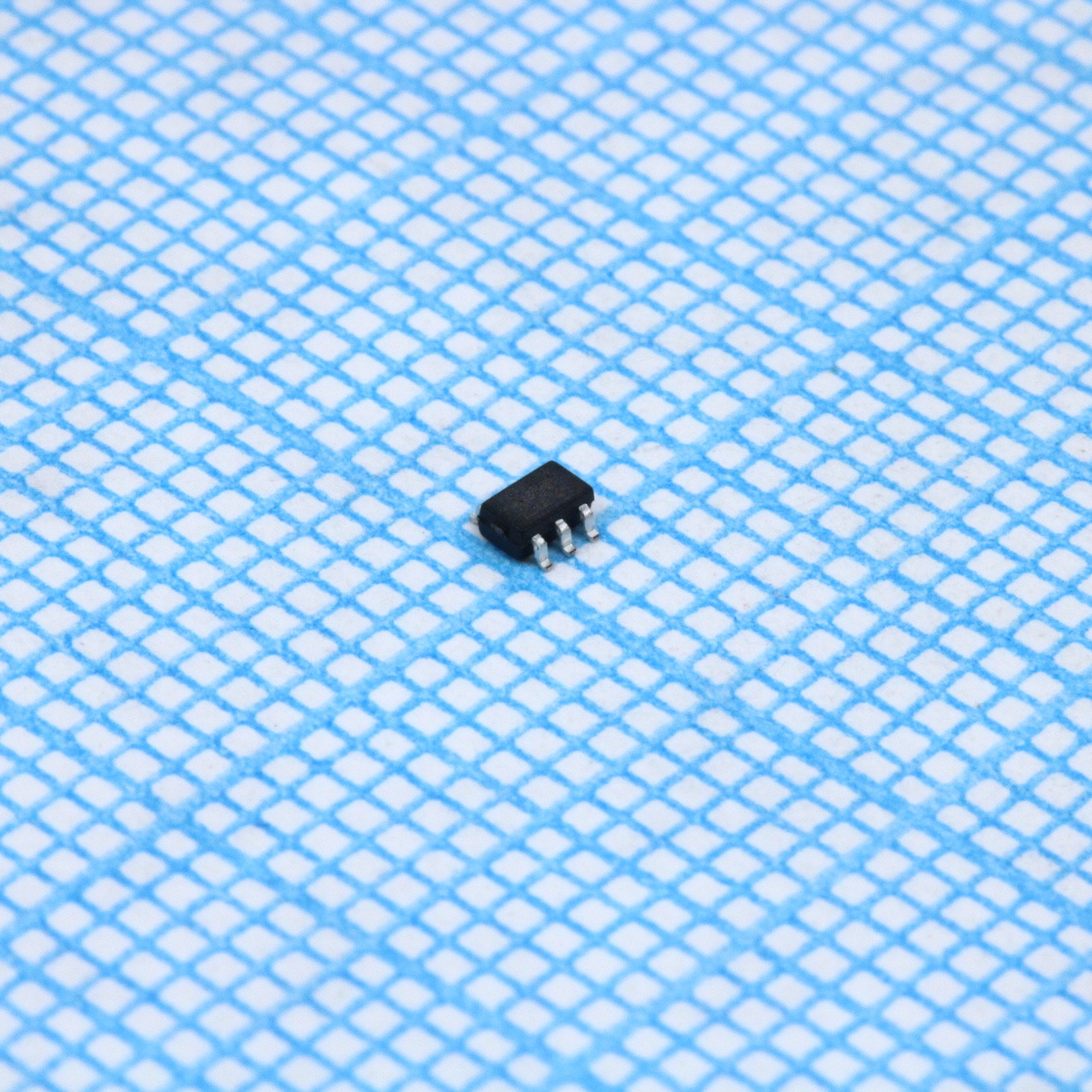

Ключ радиочастотного сигнала от MACOM. Работает в диапазоне до 3.0 ГГц, обеспечивает изоляцию 22 дБ и вносит потери менее 0,3 дБ на частоте 900 МГц. Выполнен в компактном корпусе SOT363-6. Подходит для коммутации сигналов в телекоммуникационном и измерительном оборудовании.
Технические характеристики
| КСВН | 1.2:1 typ, 1.4:1 max (DC - 3GHz) |
| Корпус | SC-70 (SOT-363) |
| Тип монтажа | SMD |
| Импеданс | 50Ω |
| Input ip2 | 81dBm typ @ 900MHz, 5MHz spacing, 3V |
| Input ip3 | 52dBm typ @ 900MHz, 5MHz spacing, 3V |
| Технология | GaAs PHEMT |
| Описание | GaAs SPDT Switch, DC - 3.0 GHz |
| Покрытие выводов | 100% Matte Tin plating over copper |
| On off time | 25ns typ (50% Control to 90% RF, Control to 10% RF) |
| Артикул | MASW-007221-TR3000 |
| Тип переключателя | SPDT |
| Корпус | SOT363-6 |
| P1db 3v supply | 27dBm typ (500MHz - 3GHz) |
| Rise fall time | 25ns typ (10% to 90% RF, 90% to 10% RF) |
| Соотв. RoHS | Да |
| Ток управления | 4µA typ, 15µA max @ -2.3V |
| Напряжение управления | 2.3V to 8V positive or negative |
| Чувствит. к ЭСР | Gallium Arsenide IC, ESD sensitive |
| Диап. частот | DC - 3.0 GHz |
| Isolation 1 2ghz | 17dB typ, 15dB min |
| Isolation 2 3ghz | 12dB typ, 10dB min |
| P1db 2 3v supply | 21dBm typ (500MHz - 3GHz) |
| Isolation dc 1ghz | 22dB typ, 20dB min |
| Конфиг. выводов | 1: RF1 RF In/Out; 2: GND RF Ground; 3: RF2 RF In/Out; 4: V_CTL2 Voltage Control 2; 5: RFC RF Common; 6: V_CTL1 Voltage Control 1 |
| Reflow compatible | 260°C |
| Transients in band | 25mV typ |
| Темп. хранения | -65°C to +150°C |
| Insertion loss 1 2ghz | 0.45dB typ, 0.6dB max |
| Insertion loss 2 3ghz | 0.56dB typ, 0.8dB max |
| Макс. рабочее напряжение | 8.5V |
| Раб. температура | -40°C to +85°C |
| Insertion loss dc 1ghz | 0.35dB typ, 0.5dB max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max input power 3v control | +30dBm (0.5 - 3.0 GHz) |
| Max input power 5v control | +33dBm (0.5 - 3.0 GHz) |
| Описание (англ.) | RF Switch ICs DC-3.0GHz ISO 22dB IL <.3dB @ 900MHz |
| External dc blocking capacitor | Required on all RF ports for positive control; 1000pF for 100MHz-1GHz, 39pF for 0.5GHz-3GHz |
