Диод регулируемый резистивный 1-1500MHz .9pF Max Vr 500Vdc
У поставщика
У поставщиков
100 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 39
В наличии:100 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 046,79 |
| от 4 | 1 015,97 |
| от 7 | 999,78 |
| от 12 | 986,65 |
| от 20 | 972,17 |
Описание

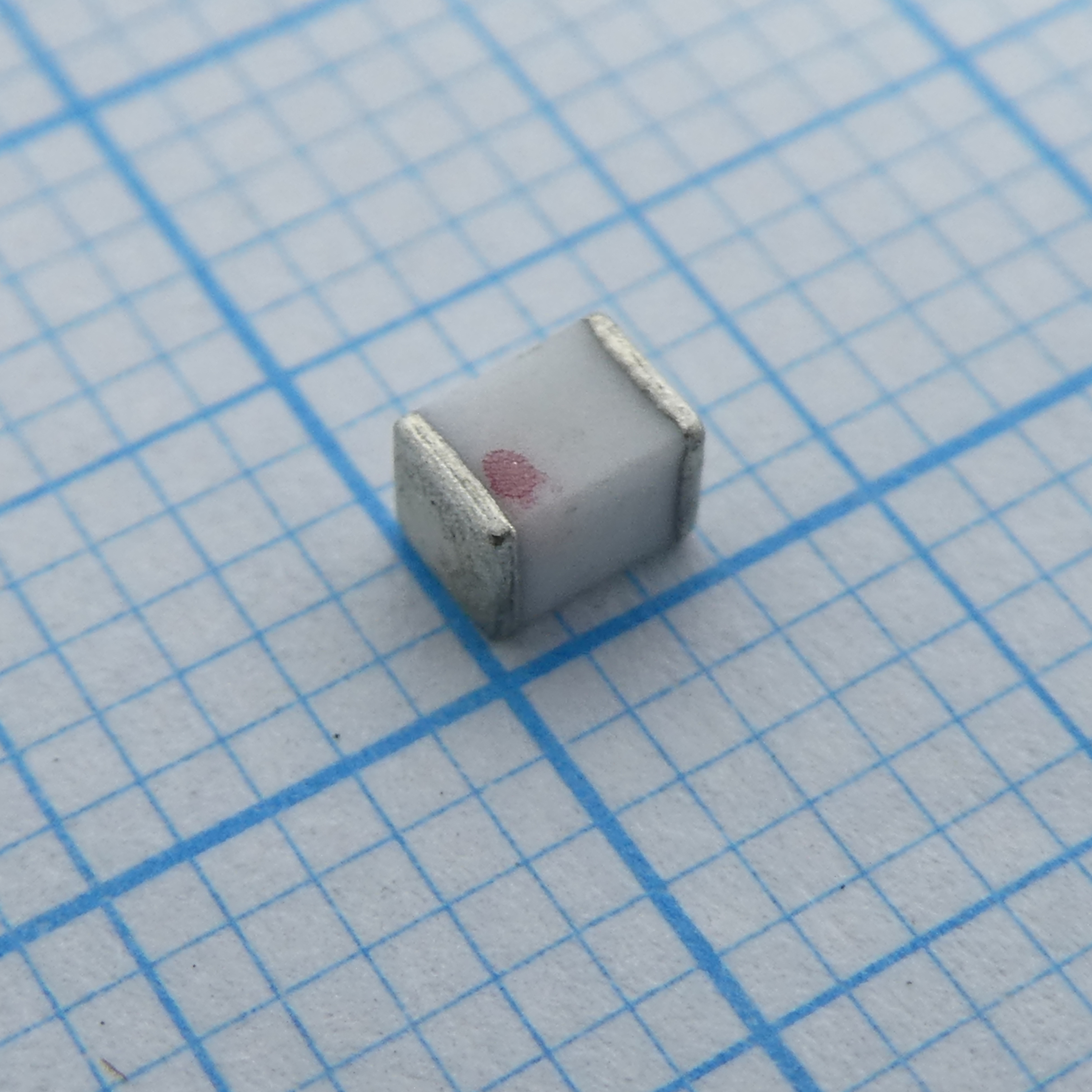

Диод PIN от MACOM для аттенюаторов и переключателей. Работает в диапазоне частот от 1 до 1500 МГц, выдерживает обратное напряжение до 500 В. Ёмкость не превышает 0,9 пФ. Компонент в корпусе 1072 (MELF SMQ) подходит для ВЧ-трактов в телекоммуникационном и измерительном оборудовании.
Технические характеристики
| Серия | MA4P MELF & HIPAX Series |
| Тип монтажа | SMD |
| Esd class | 1A, HBM |
| Описание | High Power PIN Diode |
| Артикул | MA4P1250-1072T |
| Корпус | 1072 |
| Тип упаковки | 1072 |
| Мощность | above 1kW CW |
| Соотв. RoHS | Да |
| Диап. частот | HF through UHF |
| Макс. прямое напряжение | 1.0V |
| Типовое прямое напряжение | 0.85V |
| Макс. обратное напряжение | 100VDC |
| Reverse voltage min | 50VDC |
| Carrier lifetime min | 2µs |
| Carrier lifetime typ | 8µs |
| Series resistance max | 0.75Ω |
| Series resistance typ | 0.5Ω |
| Total capacitance max | 1.2pF |
| Total capacitance typ | 0.8pF |
| Non magnetic available | Да |
| Parallel resistance min | 5kΩ |
| Макс. темп. хр. | +200°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Installation temperature | +280°C for 30 seconds |
| Условия теста емкости | VR = 50V, 1 MHz |
| Описание (англ.) | Diode PIN Attenuator/Switch 100V 2-Pin MELF SMQ |
| Power dissipation no heatsink | 6W |
| Thermal resistance no heatsink | 15°C/W |
| Forward voltage test conditions | IF = 50mA |
| Carrier lifetime test conditions | IF = 10mA, IR = 6mA |
| Series resistance test conditions | IF = 50mA, 100 MHz |
| Макс. темп. перехода | +175°C |
| Мин. темп. перехода | -55°C |
| Parallel resistance test conditions | VR = 0V, 100 MHz |
| Power dissipation infinite heatsink | 18W |
| Harmonic distortion forward bias min | 80dB |
| Harmonic distortion forward bias typ | 90dB |
| Harmonic distortion reverse bias min | 60dB |
| Harmonic distortion reverse bias typ | 70dB |
| Thermal resistance infinite heatsink | 5°C/W |
| Harmonic distortion forward bias conditions | PIN = 30W, 100 MHz, IF = 50mA |
| Harmonic distortion reverse bias conditions | PIN = 0dBm, VR = 0V, 100 MHz |
