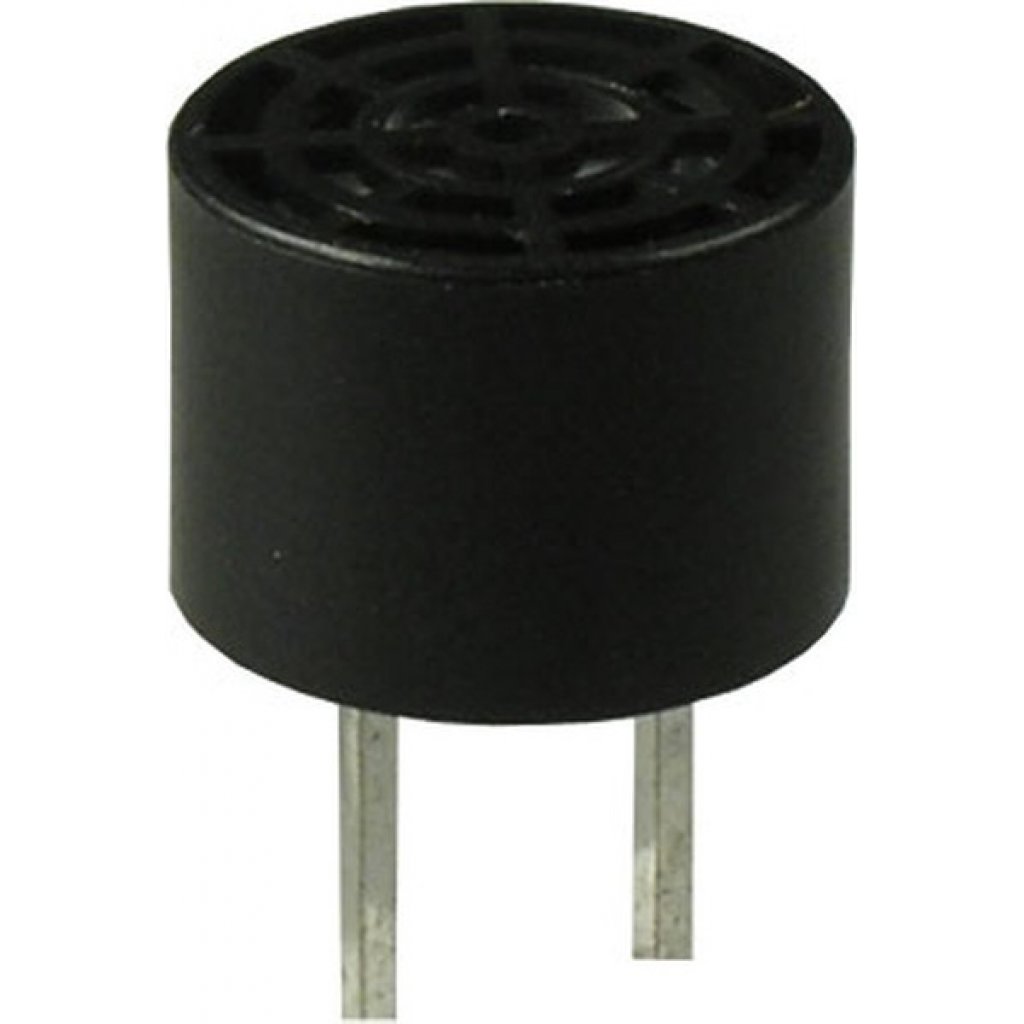

Датчик MA40S4R
У поставщика
У поставщиков
30 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 249,71 |
| от 6 | 246,45 |
| от 11 | 242,33 |
| от 25 | 236,79 |
| от 50 | 229,14 |
Описание
Датчик MA40S4R производства Murata представляет собой ультразвуковой преобразователь, предназначенный для работы в системах измерения расстояния и обнаружения объектов. Отличается компактными размерами и высокой чувствительностью, что позволяет эффективно использовать его в парктрониках, промышленной автоматизации и робототехнике. Модель обеспечивает стабильную работу в различных условиях эксплуатации.
Технические характеристики
| Корпус | Open type structure |
| Тип монтажа | Выводной |
| Размеры | 9.9 mm diameter (approx), 5.0 mm height (approx), pin spacing 3.0 mm, pin length 1.7 mm (reference), pin diameter 0.64 mm |
| Испытание на удар | 980 m/s2 (100 G), 6 ms, 3 directions, 3 times/direction |
| Ёмкость | 2550 pF +/- 20% at 1 kHz |
| Описание | Ultrasonic Transducer (Receiver, Open Type Structure) |
| Артикул | MA40S4R |
| Чувствительность | -63 dB +/- 3 dB at 40 kHz / 0 dB = 10 V/Pa |
| Caution usage | Do not apply DC voltage, do not use in water, avoid heavy dust, avoid sulfur/sulfide materials, no polarity definition |
| Испытание на влажность | +60 +/-2 degC, 90-95% RH, 100 hours |
| Pull strength | 9.8 N |
| Вибрационные испытания | 10 to 55 Hz, 1 min sweep, 1.5 mm amplitude, 3 directions, 2 hours/direction |
| Caution storage | -10 to 40 degC, 30 to 80% RH, use within 6 months |
| Caution mounting | Soldering temp <=350 degC, 3 seconds, no flow soldering, no cleaning with water/solvent, not for PCB mounting (solder fillet may interfere) |
| Lot number format | 6 digits: Year (1 digit), Month (1 digit), Serial Number (4 digits) |
| Measuring condition | 30 cm distance, input SPL 94 dB at 40 kHz, load resistance 3.9 kohm |
| Рабочая частота | 40.0 kHz |
| Low temperature test | -40 +/-2 degC, 100 hours |
| High temperature test | +85 +/-2 degC, 100 hours |
| Сопр. изоляции | >100 Mohm at 50 V DC |
| Тип упаковки | Bulk (россыпь) |
| Термостойкость пайки | 350 degC, 3 seconds, touching point 2mm or more from body |
| Диап. темп. хр. | -40 to +85 degC |
| Диап. раб. темп. | -40 to +85 degC |
| Темп. хар-ки | Within +/-3 dB against initial value at 25 degC over -40 to +85 degC |
| Описание (англ.) | Приемник ультразвуковой, 40кГц |
| Тип | ultrasonic |
