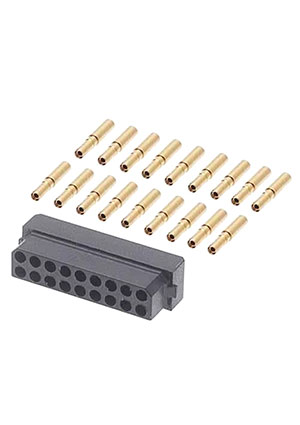

M80-8891805, Разъем питания с контаками 9
У поставщика
ПроизводительHarwin
У поставщиков
3 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 794,50 |
| от 2 | 2 566,80 |
| от 20 | 2 265,36 |
Описание
Разъем питания Harwin M80-8891805 — это 18-контактный DIL-сокет с шагом 2 мм. Контакты и корпус поставляются отдельно, для монтажа требуется обжим. Рассчитан на рабочее напряжение до 120 В AC/DC, ток до 3 А и диапазон температур от -55°C до +125°C. Применяется в промышленной автоматике и электронике.
Технические характеристики
| Color | Чёрный |
| Pitch | 0.079" (2.00mm) |
| Шаг | 2mm |
| Покрытие | Gold clip, Gold shell |
| Корпус | DIL socket |
| Упаковка | Bag, contacts and mouldings un-assembled |
| Wire Type | Discrete |
| Wire Gauge | 22 AWG |
| Долговечность | 500 operations |
| Сечение провода | 22 AWG |
| Row Spacing | 0.079" (2.00mm) |
| Артикул | M80-8891805 |
| Contact Type | Female Socket |
| Mounting Type | Free Hanging (In-Line) |
| Material clip | Beryllium copper |
| Тип монтажа | обжимной |
| Испытательное напряжение | 360V AC/DC |
| Connector Type | Receptacle |
| Contact Finish | Золотистый |
| Fastening Type | Locking Ramp |
| Number of Rows | 2 |
| Материал корпуса | Медный сплав |
| Число каналов | 18 |
| Раб. напряжение | 120V AC/DC |
| Ширина | 8.15mm max |
| Материал корпуса | Glass-filled PBT UL94V-0, Black |
| Описание | Power to the Board Datamate L-Tek 9+9 DIL F/CRIMP CON SELL X 10 |
| Cable Termination | обжимной |
| Высота | 5.45mm max |
| Длина | 21.15mm max (for 18 ways, 2 rows of 9) |
| Темп. диапазон | -55°C to +125°C |
| Длина зачистки | 2.00mm |
| Current rating 25c | 3.0A max |
| Current rating 85c | 2.2A max |
| Number of Positions | 18 |
| Insertion force max | 2.8N |
| Insertion force min | 1.0N |
| Withdrawal force max | 1.8N |
| Withdrawal force min | 0.2N |
| Specification standard | BS9525 F0033 |
| Contact Finish Thickness | 11.8µin (0.30µm) |
| Начальное сопротивление контакта | 20mΩ max |
| Wire insulation diameter max | 1.10mm |
| Insulation resistance initial | 1000MΩ min |
| Contact resistance after conditioning | 25mΩ max |
| Insulation resistance after conditioning | 100MΩ min |
