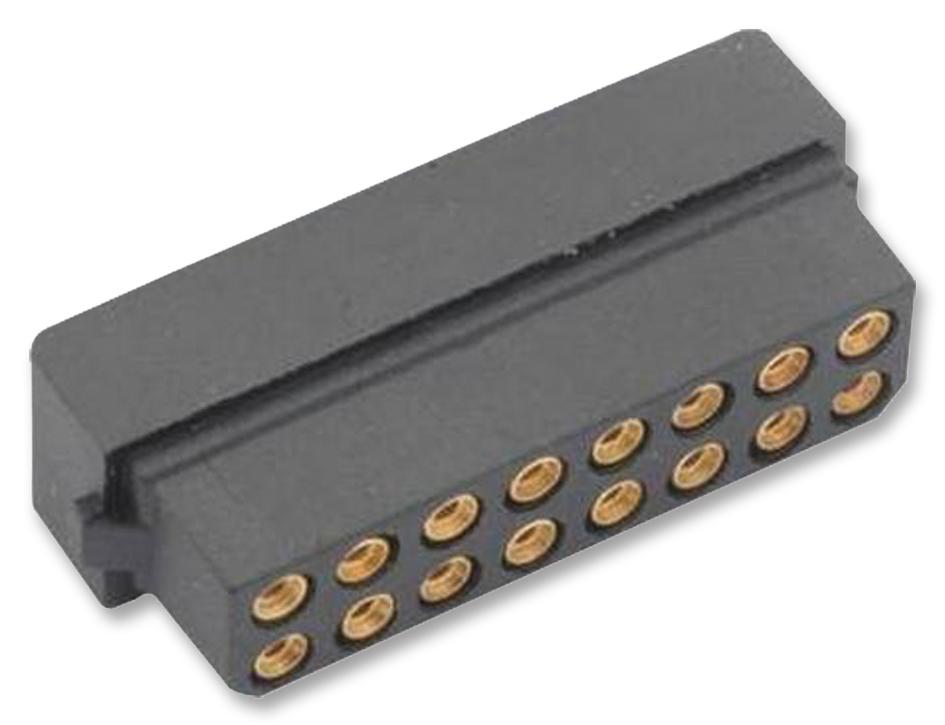

M80-8881605
У поставщика
ПроизводительHarwin
У поставщиков
5 шт.
Цены поставщиков
Склад 38
В наличии:5 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 379,61 |
Описание
M80-8881605 — это разъём от компании Harwin, входящий в серию Datamate. Компонент предназначен для надёжного соединения в жёстких условиях эксплуатации, обеспечивая высокую виброустойчивость и долговечность контактов. Применяется в промышленной электронике, авиационной и автомобильной технике, где требуется стабильная передача сигналов и питания.
Технические характеристики
| Color | Чёрный |
| Pitch | 0.079" (2.00mm) |
| Шаг | 2.00mm |
| Корпус | DIL socket assembly |
| Упаковка | bag (contacts and mouldings un-assembled) |
| Тип монтажа | обжимной |
| Wire Type | Discrete |
| Тип провода | BS3G210 type A, PTFE insulated, 24-28 AWG |
| Wire Gauge | 24-28 AWG |
| Crimp tool | M22520/2-01 with positioner T5747 |
| Размеры | 2.00 x number of ways per row + 3.15 max (length), 2.00 x number of pitches per row (width), 8.15 max (height), 5.45 max (section X-X) |
| Долговечность | 500 operations |
| Код заказа | M80-8881605 |
| Row Spacing | 0.079" (2.00mm) |
| Contact Type | Female Socket |
| Длина зачистки | 2.00mm |
| Mounting Type | Free Hanging (In-Line) |
| Material clip | beryllium copper |
| Испытательное напряжение | 360V AC/DC |
| Connector Type | Receptacle |
| Contact Finish | Золотистый |
| Fastening Type | Locking Ramp |
| Number of Rows | 2 |
| Номер чертежа | M80-888XXXX |
| Материал корпуса | Медный сплав |
| Число каналов | 04-20, 26, 34 |
| Усилие вставки | 2.8N max, 1.0N min |
| Раб. напряжение | 120V AC/DC |
| Усилие извлечения | 1.8N max, 0.2N min |
| Описание | CONN RCPT 16POS CRIMP 24-28AWG |
| Cable Termination | обжимной |
| Material moulding | glass-filled PBT UL94V-0, black |
| Темп. диапазон | -55°C to +125°C |
| Current rating 25c | 3.0A |
| Current rating 85c | 2.2A |
| Number of Positions | 16 |
| Finish contact options | 01: 0.30μm gold clip, 4.0μm 100% tin shell; 05: 0.30μm gold clip, 0.28μm gold shell |
| Max insulation diameter | 1.10mm |
| Contact Finish Thickness | 11.8µin (0.30µm) |
| Insertion extraction tool | Z80-280 |
| Начальное сопротивление контакта | 20mΩ max |
| Insulation resistance initial | 1000MΩ min |
| Contact resistance after conditioning | 25mΩ max |
| Insulation resistance after conditioning | 100MΩ min |
