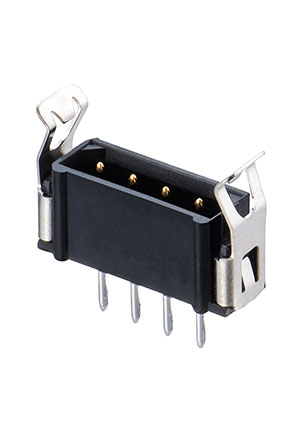

M80-8770422, разъем на плату с защелками 4 контакта шаг 2мм
У поставщика
ПроизводительHarwin
У поставщиков
42 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:42 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 641,70 |
| от 2 | 573,39 |
| от 20 | 510,50 |
Описание
Разъем на плату с защелками Harwin M80-8770422 на 4 контакта с шагом 2 мм. Компонент рассчитан на максимальное напряжение до 800 В и ток до 3 А на контакт при 25 °C, работает в диапазоне температур от -55 до +125 °C. Благодаря прочной конструкции и устойчивости к вибрациям и ударам, подходит для промышленной автоматики и ответственных электронных узлов.
Технические характеристики
| Шаг | 2mm |
| Latch type | L-Tek |
| Air gap min | 0.35mm |
| Макс. напряжение | 800V DC or AC peak |
| Тип контакта | Standard Signal Contact |
| Bump severity | 390m/s² (40G), 4000±10 bumps |
| Тип монтажа | THT |
| Испытательное напряжение | 1200V DC or AC peak |
| Shock severity | 981m/s² (100G), 18 shocks total |
| Salt spray test | BS2011 Part 2.1Kb Severity 2 (66 hours) |
| Описание | Headers & Wire Housings Datamate L-Tek 4 POS SIL MALE VERT LATCHED TIN |
| Долговечность циклов | 500 |
| Число контактов | 4 |
| Мин. путь утечки | 0.35mm |
| Макс. сопротивление контакта | 20mΩ |
| Vibration severity 10g | 10Hz to 2,000Hz, 0.75mm, 98m/s², 6 hours |
| Vibration severity 20g | 10Hz to 81.73Hz, 1.5mm peak-to-peak; 57.55Hz to 2,000Hz, 196.2m/s², 2 hours |
| Мин. сопротивление изоляции | 1000MΩ |
| Current per contact max 25c | 3.0A |
| Current per contact max 85c | 2.2A |
| Диап. раб. темп. | -55°C to +125°C |
| Environmental classification | 55/125/56 days at 95% RH |
| Insertion force max per contact | 2.0N |
