Контроллер громкости с регулировкой тембра, 6 каналов
У поставщика
ПроизводительMIT
КатегорияМикросхемы
У поставщиков
11 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 058,35 |
| от 2 | 1 017,58 |
| от 3 | 979,18 |
| от 4 | 950,97 |
| от 8 | 925,04 |
Описание

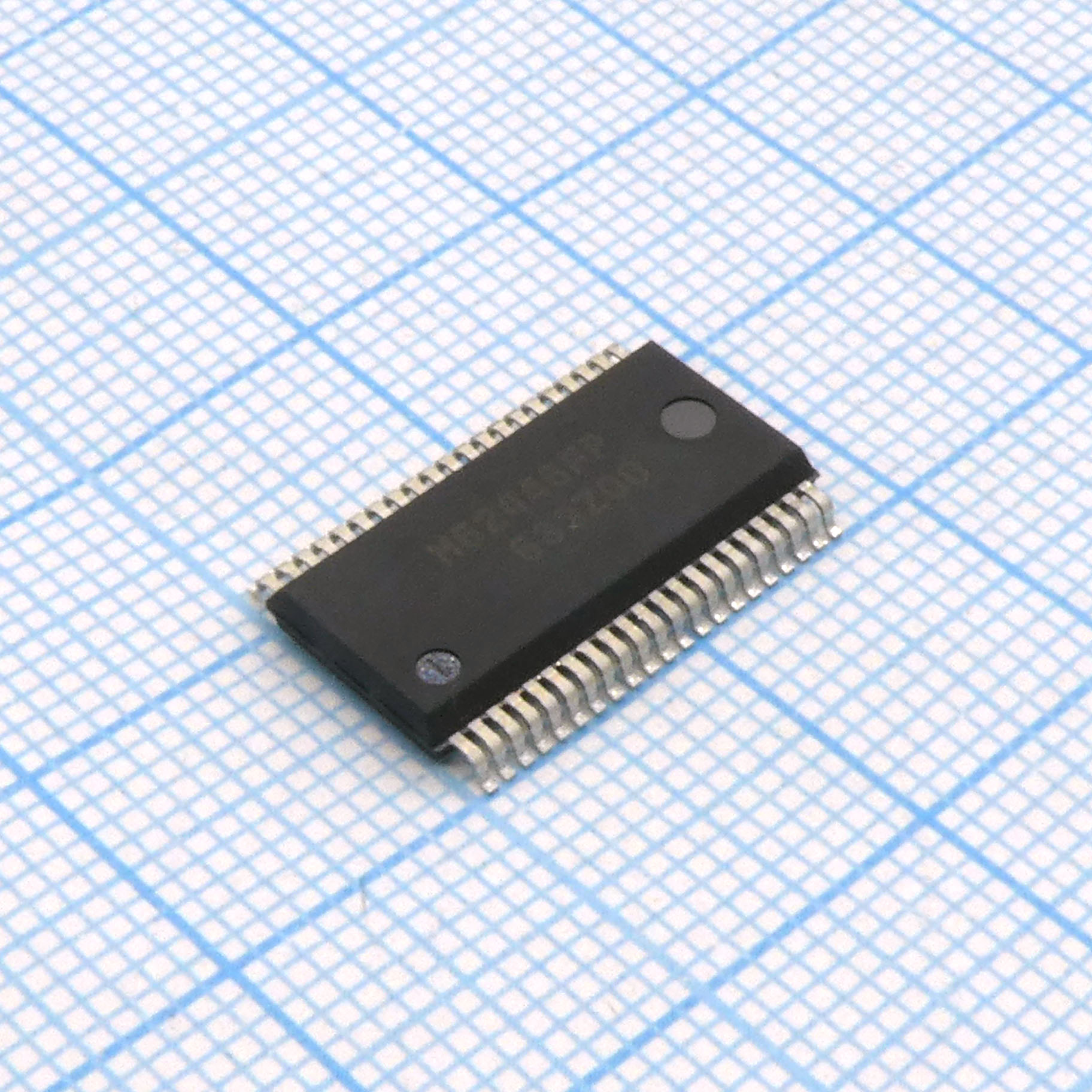

Микросхема M62446FP от Mitsubishi (MIT) — это шестиканальный контроллер громкости со встроенной регулировкой тембра. Предназначена для использования в профессиональной и бытовой аудиотехнике, а также в автомобильных аудиосистемах. Обеспечивает независимую настройку низких и высоких частот для каждого канала, управляется по последовательному интерфейсу.
Технические характеристики
| Timing | Data hold time min: 1.6µs; Data setup time min: 1.6µs; Макс. такт. частота: 125kHz; Clock cycle time min: 8µs; Latch setup time min: 2µs; Clock low pulse width min: 3.2µs; Clock high pulse width min: 3.2µs; Latch high pulse width min: 3.2µs; Clock data latch fall time max: 0.8µs; Clock data latch rise time max: 0.8µs |
| Корпус | 42P2R |
| Каналы | 6 |
| Тип монтажа | SMD |
| Компонент | M62446FP |
| Интерфейс | 3-wire serial, 16-bit data |
| Кол-во выводов | 42 |
| Описание | 6-channel electronic volume controller with tone control, 3-wire serial data interface |
| Применение | DVD, Home Audio, TV |
| Output ports | 4 |
| Корпус | SSOP42 |
| Control formats | Four input format options selected by DE and DF bits |
| Tone control range | 0dB to ±10dB (2dB/step) |
| Volume control range | 0dB to -79dB, -∞dB (1dB/step) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Предельные значения | Thermal derating: 10mW/°C; Рассеиваемая мощность: 1000mW at Ta≤25°C; Темп. хранения: -40°C to +125°C; Раб. температура: -20°C to +75°C; Supply voltage avdd avss: 15.0V |
| Описание (англ.) | 6CH ELECTRIC VOLUME WITH TONE CONTROL |
| Recommended operating conditions | Digital supply voltage: 4.5V to 5.5V; Voltage condition note: AVSS ≤ DGND < DVDD ≤ AVDD; Low level input voltage: DGND to DVDD/2-1V; High level input voltage: DVDD/2+1V to DVDD; Rated analog supply voltage: ±7.0V; Rated digital supply voltage: 5.0V; Analog supply voltage negative: -7.3V to -4.5V; Analog supply voltage positive: 4.5V to 7.3V |
