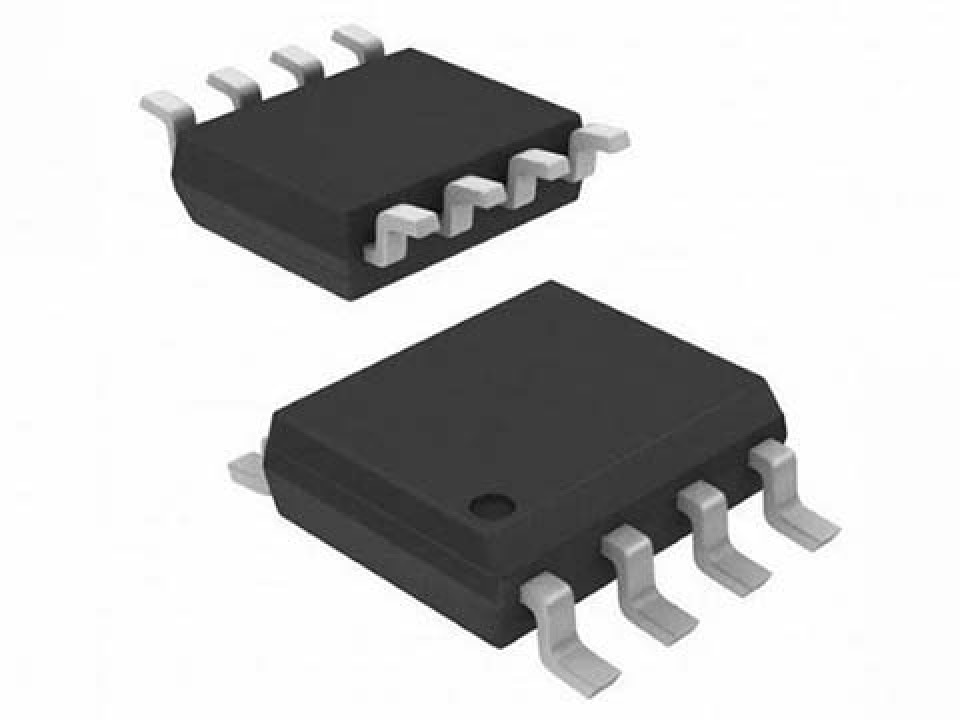

M24C01-WMN6TP, SO8-150, память STM (арт. 210974)
У поставщика
ПроизводительSTM
КатегорияМикросхемы памяти
У поставщиков
1 450 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 29
В наличии:1 450 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,99 |
Описание
Микросхема энергонезависимой памяти EEPROM от STM объёмом 1 Кбит. Работает по интерфейсу I2C с частотой до 400 кГц, выпускается в корпусе SO8-150 для поверхностного монтажа. Поддерживает защиту от записи и сохраняет данные более 40 лет. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | EEPROM |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Размер страницы | 16 bytes |
| Кол-во выводов | 8 |
| Шаг выводов | 1.27mm |
| Объем памяти | 1 Kbit (128 bytes) |
| Без галогенов | Да |
| Организация | 128 bytes x 8 bits |
| Тип упаковки | SO8N |
| Корпус | SO8-150 |
| Монтаж | SMD |
| Write protect | Whole memory array |
| Сохранение данных | >40 years |
| Защита от ЭСР | Enhanced |
| Соотв. RoHS | Да |
| Read current max | 1mA |
| Read current typ | 0.5mA |
| I2c frequency max | 400kHz |
| I2c frequency min | 100kHz |
| Write current max | 3mA |
| Write current typ | 2mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output low current | 3mA |
| Ширина корпуса | 150 mil (3.81mm) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Макс. ток дежурного режима | 1µA |
| Standby current typ | 0.5µA |
| Напряжение | 5.5 В |
| Макс. высота | 1.75mm |
| Dimensions length max | 5.00mm |
| Dimensions length min | 4.80mm |
| Вх. низ. напр. макс. | 0.3 x VCC |
| Write cycle time byte | 5ms |
| Write cycle time page | 5ms |
| Endurance write cycles | >1,000,000 |
| Вх. выс. напр. мин. | 0.7 x VCC |
| Низ. напр. вых. макс. | 0.4V |
| Dimensions width body max | 4.00mm |
| Dimensions width body min | 3.80mm |
