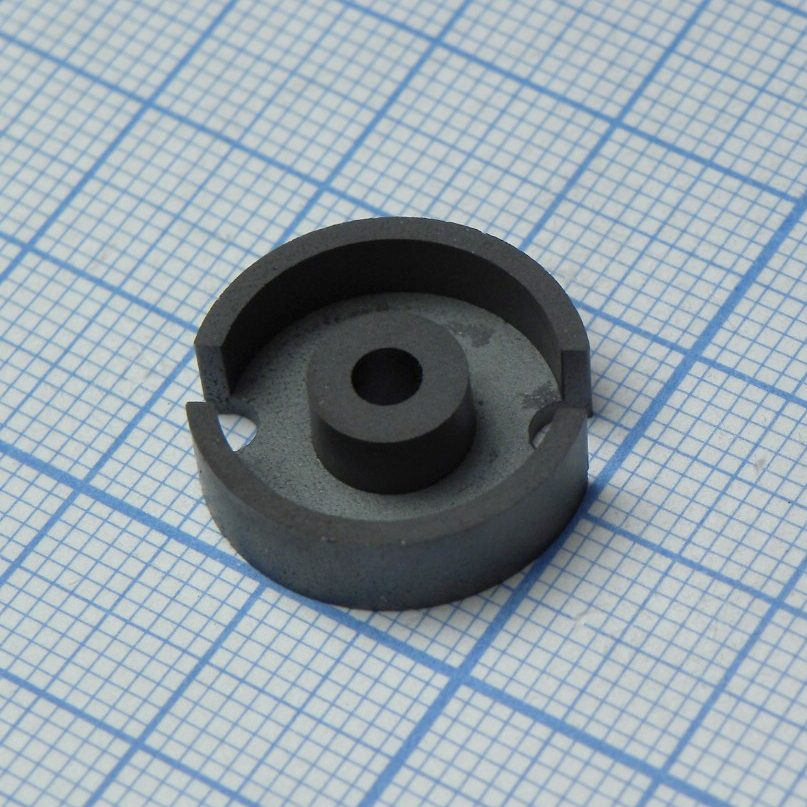

Сердечник ферритовый чашечный М2000НМ1-16 Ч18
У поставщика
ПроизводительНева-Феррит
У поставщиков
8 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,64 |
| от 27 | 72,82 |
| от 54 | 68,06 |
| от 107 | 64,50 |
| от 214 | 61,85 |
Описание
Ферритовый чашечный сердечник М2000НМ1-16 Ч18 от производителя «Нева-Феррит». Изготовлен из материала с высокой магнитной проницаемостью, подходит для работы в диапазоне низких и средних частот. Поставляется россыпью, минимальная партия — 5 штук. Применяется в импульсных трансформаторах, фильтрах и дросселях промышленной электроники.
Технические характеристики
| Масса | ≤4.6 g |
| Корпус | Ч18 cup core |
| Материал | M2000NM1 |
| Тип монтажа | сквозное отверстие |
| Core size | Ч18 |
| Тип сердечника | cup core |
| Частота | 0.1 MHz (test frequency for loss factor) |
| Размеры | Height 1: 5.35 mm (-0.4 mm); Height 2: 3.0 mm (+0.4 mm); Height 3: 3.6 mm (+0.4 mm); Внешний диаметр: 18.4 mm (-1.0 mm); Inner diameter 1: 14.9 mm (+1.0 mm); Inner diameter 2: 7.6 mm (-0.6 mm) |
| Loss factor | ≤60e-6 at 8 A/m, 0.1 MHz |
| Артикул | М2000НМ1-16 Ч18 |
| Класс допуска | II |
| Effective volume | 1195 mm³ |
| Примечание | шт. |
| Год выпуска | 2025 |
| Effective cross section | 24.9 mm² |
| Тип упаковки | Bulk (россыпь) |
| Initial magnetic permeability | >=1000 |
| Effective magnetic path length | 48 mm |
