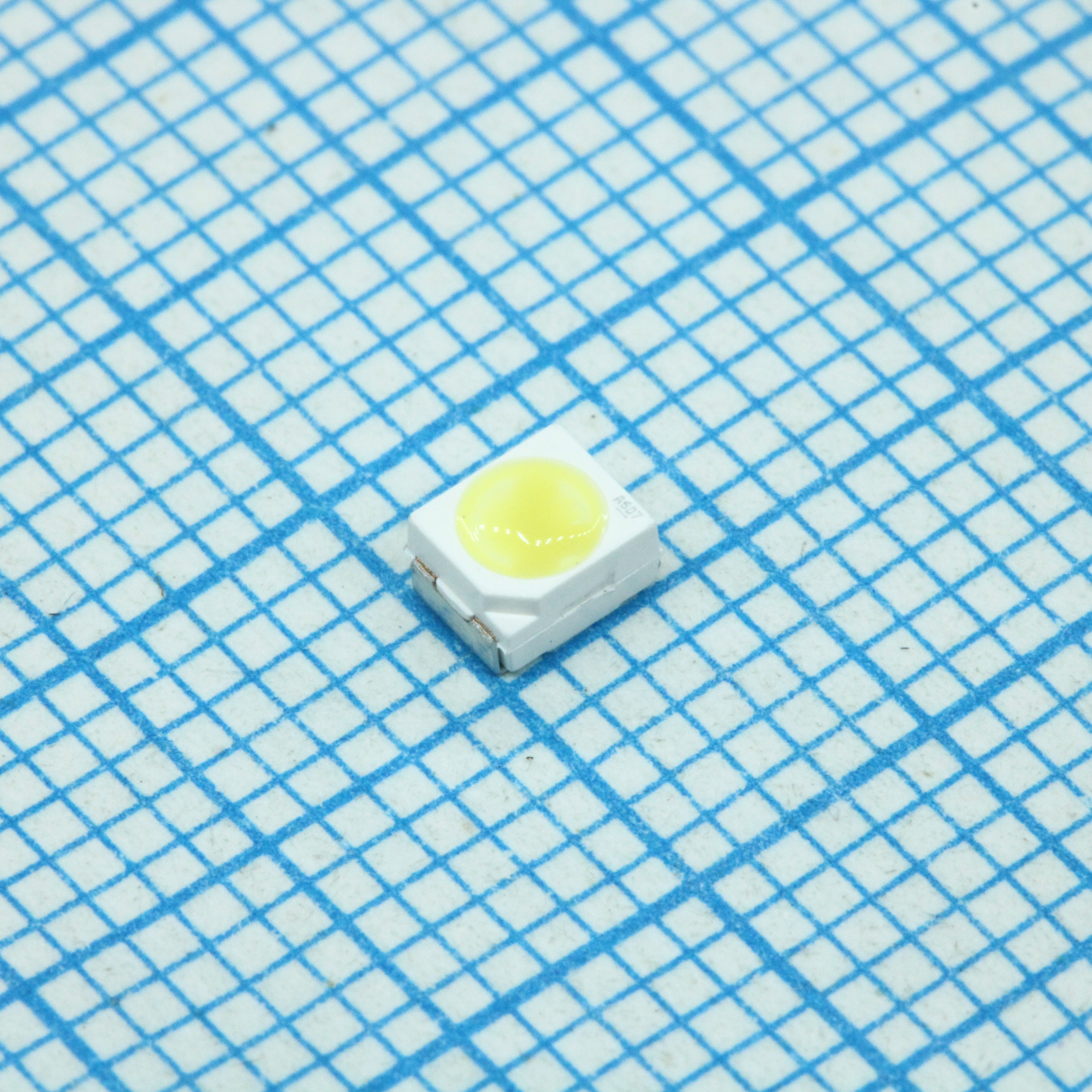

Светодиод smd 3,2х2,8мм/белый/450-900мкд 20mA/120°
У поставщика
Производительams-Osram
У поставщиков
416 шт.
Цены поставщиков
Склад 13
В наличии:416 шт
Срок поставки: до недели
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,42 |
| от 47 | 6,83 |
| от 81 | 6,22 |
| от 162 | 5,75 |
| от 323 | 5,36 |
Описание
Светодиод SMD от AMS-OSRAM в корпусе PLCC размером 3,2х2,8 мм. Обеспечивает яркость от 450 до 900 мкд при токе 20 мА и угле свечения 120°. Подходит для индикации в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Тип | TOPLED white LED |
| Корпус | white PLCC-2, colored diffused silicone resin |
| Тип монтажа | SMD |
| Размеры | 3.2 x 2.8 mm (typical PLCC-2) |
| Артикул | LW TTSD-U1V1-JKPL-4 |
| Квалификация | AEC-Q102 Qualified |
| Импульсный ток | 200 mA (t ≤ 10 µs, D=0.005, Ts=25°C) |
| Угол обзора | 120° (50% intensity) |
| Chip technology | ThinGaN |
| Тип. световой поток | 1515 mlm (U1 bin) to 3030 mlm (V2 bin) |
| Макс. прямой ток | 30 mA |
| Forward current min | 1 mA |
| Макс. прямое напряжение | 3.50 V |
| Мин. прямое напряжение | 2.60 V |
| Типовое прямое напряжение | 3.00 V |
| Макс. обратный ток | 10 µA |
| Reverse current typ | 0.01 µA |
| Макс. обратное напряжение | 5 V |
| Напряжение ЭСР | 2 kV (HBM, ANSI/ESDA/JEDEC JS-001) |
| Макс. рассеиваемая мощность | 105 mW (30mA * 3.5V) |
| Power dissipation typ | 60 mW (20mA * 3.0V) |
| Forward current typical | 20 mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125 °C |
| Luminous intensity range | 450 to 900 mcd (at 20 mA, depending on bin) |
| Диап. темп. хр. | -40 to 110 °C |
| Corrosion robustness class | 3B |
| Диап. раб. темп. | -40 to 110 °C |
| Описание (англ.) | TOPLED LED White Automotive 2-Pin PLCC T/R |
| Minimum operating current note | Do not use below 1 mA |
| Chromaticity coordinates typical | Cx=0.33, Cy=0.33 (CIE 1931) |
| Thermal resistance junction ambient max | 340 K/W |
| Thermal resistance junction solderpoint max | 180 K/W |
