Оптопара 4-х канальная 5кВ 35В 50мА >50%
У поставщика
ПроизводительLITEON
У поставщиков
381 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:381 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,53 |
| от 50 | 33,56 |
| от 100 | 32,22 |
| от 175 | 30,48 |
| от 325 | 28,68 |
Описание

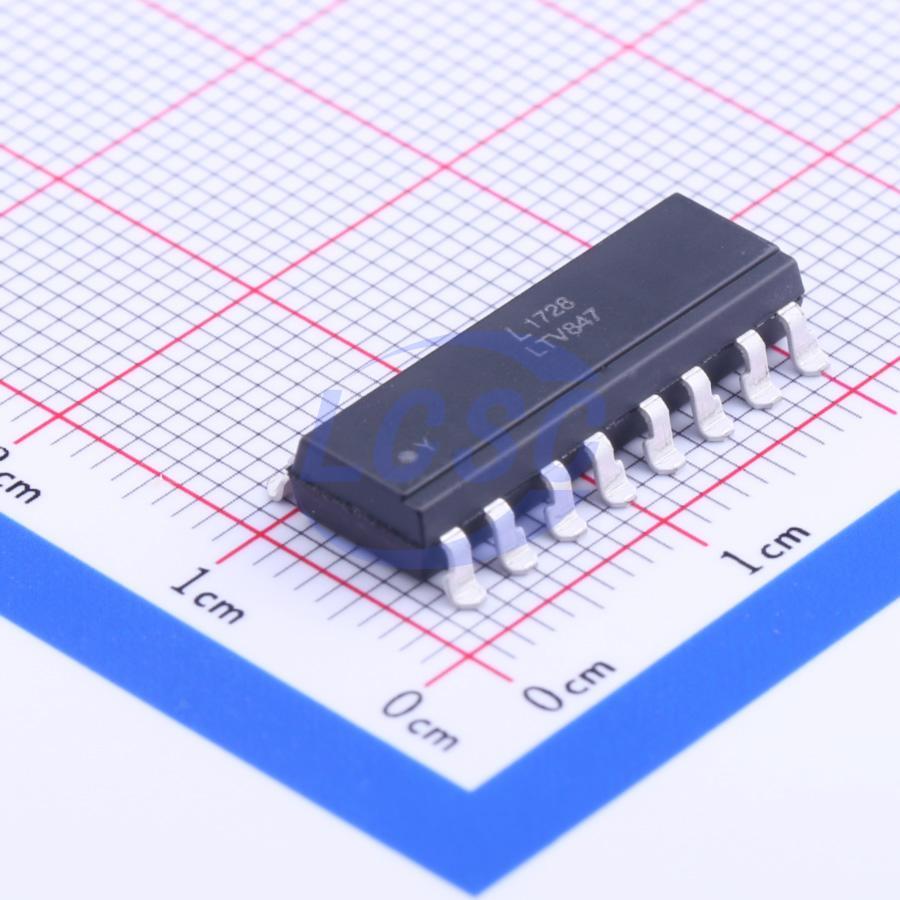

Оптопара LITEON LTV-847S — четырёхканальный оптрон в корпусе SMDIP16. Работает при напряжении до 35 В и токе до 50 мА, обеспечивая изоляцию до 5 кВ. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| ESD (мм) | 2000V |
| Серия | LTV-8x7 |
| Ctr max | 600% |
| Ctr min | 50% |
| ЭСР HBM | 8000V |
| Корпус | SMDIP16 |
| Каналы | 4 |
| Ctr rank | BC, CD, No Bin |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Описание | Photocoupler, 4-channel, surface mount |
| Артикул | LTV-847S |
| Тип упаковки | S-TA, S-TA1 |
| Ctr rank bc max | 400% |
| Ctr rank bc min | 130% |
| Ctr rank cd max | 600% |
| Ctr rank cd min | 200% |
| Соответствие RoHS | Да |
| Одобр. безоп. | UL 1577, VDE DIN EN60747-5-5, CSA CA5A, CQC GB4943.1-2011/GB8898-2011, Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO), BSI |
| Напр. изоляции | 5000Vrms |
| Ctr test condition | IF=5mA, VCE=5V, Ta=25°C |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Quantities per reel | 1000 |
| Макс. обратный ток | 10µA |
| Темп. хранения | -55°C ~ +125°C |
| Макс. прямой ток | 1A |
| Макс. ток коллектора | 30mA |
| Collector current min | 2.5mA |
| Cut off frequency typ | 80kHz |
| Input forward current | 50mA |
| Input reverse voltage | 6V |
| Раб. температура | -30°C ~ +100°C |
| Температура пайки | 260°C |
| Response time fall max | 18µs |
| Response time fall typ | 3µs |
| Response time rise max | 18µs |
| Response time rise typ | 4µs |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tube (туба) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5×10^10Ω |
| Тип. сопр. изоляции | 1×10^11Ω |
| Output collector current | 50mA |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Темновой ток коллектора макс. | 100nA |
| Response time test condition | VCE=2V, IC=2mA, RL=100Ω |
| Описание (англ.) | 4xOptoc. 5kV 35V 50mA >50% SMD16 |
| Условия измерения прямого напряжения | IF=20mA |
| Reverse current test condition | VR=4V |
| Collector current test condition | IF=5mA, VCE=5V |
| Cut off frequency test condition | VCE=5V, IC=2mA, RL=100Ω, -3dB |
| Output collector emitter voltage | 35V |
| Output emitter collector voltage | 6V |
| Output collector power dissipation | 150mW |
| Floating capacitance test condition | V=0, f=1MHz |
| Isolation resistance test condition | DC500V, 40~60% R.H. |
| Terminal capacitance test condition | V=0, f=1kHz |
| Collector dark current test condition | VCE=20V, IF=0 |
| Input thermal resistance junction case | 200°C/W |
| Мин. напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
| Тип. напряжение насыщения К-Э | 0.1V |
| Input thermal resistance junction ambient | 325°C/W |
| Collector emitter breakdown voltage test condition | IC=0.1mA, IF=0 |
| Emitter collector breakdown voltage test condition | IE=10µA, IF=0 |
| Collector emitter saturation voltage test condition | IF=20mA, IC=1mA |
