Оптоизолятор 5кВ 4-х канальный транзисторный выход 16-SMD
У поставщика
ПроизводительLITEON
У поставщиков
638 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:638 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 150,82 |
| от 15 | 140,94 |
| от 25 | 132,89 |
| от 75 | 126,90 |
| от 125 | 122,43 |
Описание

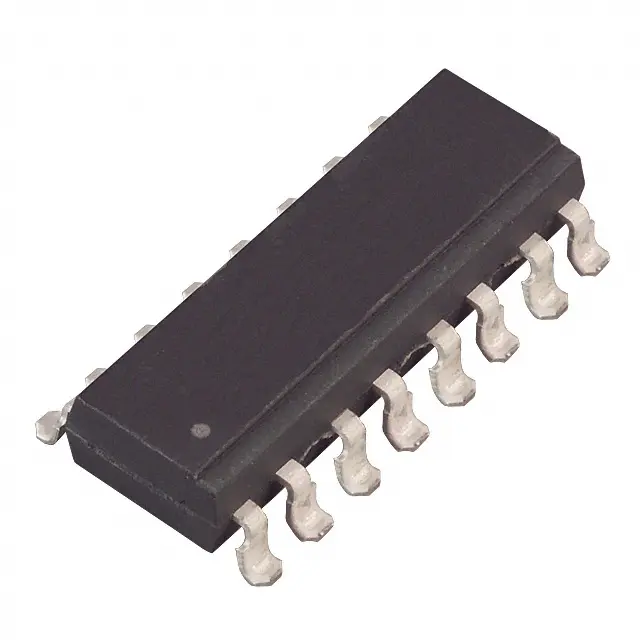

Оптоизолятор LITEON LTV-844S с четырьмя транзисторными каналами в компактном корпусе SMDIP-16. Выдерживает изоляцию до 5 кВ и напряжение до 35 В на выходе, работает в диапазоне от -30 до 100 °C. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Ctr rank | No mark 20-300% |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| ESD рейтинг | HBM 8000V/MM2000V |
| Описание | Photocoupler, 4-channel type, surface mounting package |
| Артикул | LTV-844S |
| Корпус | SMDIP16 |
| Channel count | 4 |
| Тип упаковки | 16-pin surface mount |
| Соотв. RoHS | Да |
| Одобр. безоп. | UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO) |
| Напр. изоляции | 5000Vrms |
| Ctr test condition | IF=±1mA, VCE=5V, Ta=25°C |
| Макс. прямой ток | ±50mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Cutoff frequency typ | 80kHz |
| Макс. ток коллектора | 3mA |
| Collector current min | 0.2mA |
| Response time fall max | 18μs |
| Response time fall typ | 3μs |
| Response time rise max | 18μs |
| Response time rise typ | 4μs |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Тип. сопр. изоляции | 1e11Ω |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -30°C |
| Температура пайки макс. | 260°C |
| Темновой ток коллектора макс. | 100nA |
| Коэф. передачи макс. | 300% |
| Мин. коэфф. передачи тока | 20% |
| Макс. рассеиваемая мощность входа | 70mW |
| Макс. общая рассеиваемая мощность | 200mW |
| Описание (англ.) | LTV Series Quad Channel 35 V 5000 Vrms Transistor Output Optocoupler SMT- DIP-16 |
| Макс. напр. К-Э | 35V |
| Макс. Uэк | 6V |
| Условия измерения прямого напряжения | IF=±20mA |
| Soldering temperature duration | 10s |
| Макс. Pк | 150mW |
| Cutoff frequency test condition | VCE=5V, IC=2mA, RL=100Ω, -3dB |
| Collector current test condition | IF=±1mA, VCE=5V |
| Response time fall test condition | VCE=2V, IC=2mA, RL=100Ω |
| Response time rise test condition | VCE=2V, IC=2mA, RL=100Ω |
| Floating capacitance test condition | V=0, f=1MHz |
| Isolation resistance test condition | DC500V, 40~60% R.H. |
| Terminal capacitance test condition | V=0, f=1kHz |
| Collector dark current test condition | VCE=20V, IF=0 |
| Current transfer ratio test condition | IF=±1mA, VCE=5V |
| Рабочая температура | -30°C ~ 100°C |
| Мин. напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
| Тип. напряжение насыщения К-Э | 0.1V |
| Collector emitter breakdown voltage test condition | IC=0.1mA, IF=0 |
| Emitter collector breakdown voltage test condition | IE=10μA, IF=0 |
| Collector emitter saturation voltage test condition | IF=±20mA, IC=1mA |
