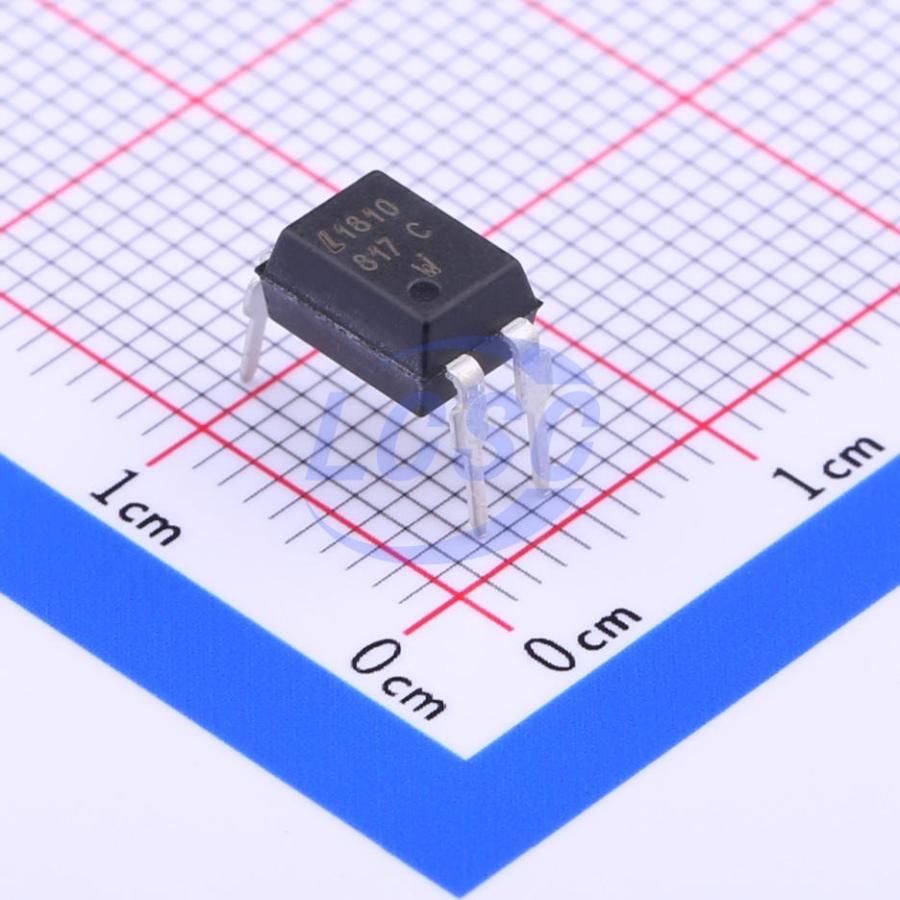

Оптопара LTV-817-C
У поставщика
У поставщиков
4 108 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:4 108 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,69 |
| от 200 | 8,50 |
| от 400 | 7,50 |
| от 800 | 6,73 |
| от 1 600 | 6,19 |
Описание
Оптопара LTV-817-C производства LITEON представляет собой стандартный оптрон с выходным фототранзистором. Компонент предназначен для гальванической развязки цепей управления и силовых нагрузок в блоках питания, промышленной автоматике и бытовой электронике. Модель с индексом C обеспечивает определённый коэффициент передачи тока (CTR), что позволяет подбирать компонент под конкретные схемотехнические требования.
Технические характеристики
| Ток, А | 50 мА |
| Корпус | 4-pin DIP |
| Ctr rank | C |
| Тип монтажа | Выводной |
| Размеры | см. технический паспорт |
| Применение | Computer terminals, system appliances, measuring instruments, registers, copiers, automatic vending machines, electric home appliances, signal transmission |
| Ctr rank range | 200~400% |
| Прямой ток | 50mA |
| Прямое напряжение | 1.2V typ, 1.4V max |
| Обратный ток | 10μA |
| Обратное напряжение | 6V |
| Частота среза | 80kHz |
| Одобр. безоп. | UL, TUV, CSA, FIMKO, NEMKO, DEMKO, SEMKO, VDE |
| Ток коллектора | 50mA |
| Напр. изоляции | 5KVrms |
| Response time fall | 3μs typ, 18μs max |
| Response time rise | 4μs typ, 18μs max |
| Saturation voltage | 0.1V typ, 0.2V max |
| Темп. хранения | -55~+125°C |
| Прямой ток | 50 мА |
| Floating capacitance | 0.6pF typ, 1.0pF max |
| Сопр. изоляции | 5x10^10Ω typ, 10^11Ω max |
| Terminal capacitance | 30pF typ, 250pF max |
| Напряжение, В | 35 В |
| Раб. температура | -30~+100°C |
| Температура пайки | 260°C |
| Collector dark current | 100nA |
| Current transfer ratio | 50~600% |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Напряжение коллектор-эмиттер | 35V |
| Emitter collector voltage | 6V |
| Collector current condition | 2.5mA min, 30mA max |
| Мощн. коллектора | 150mW |
| Прямое напряжение | 1.2 В |
| Напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage | 6V |
