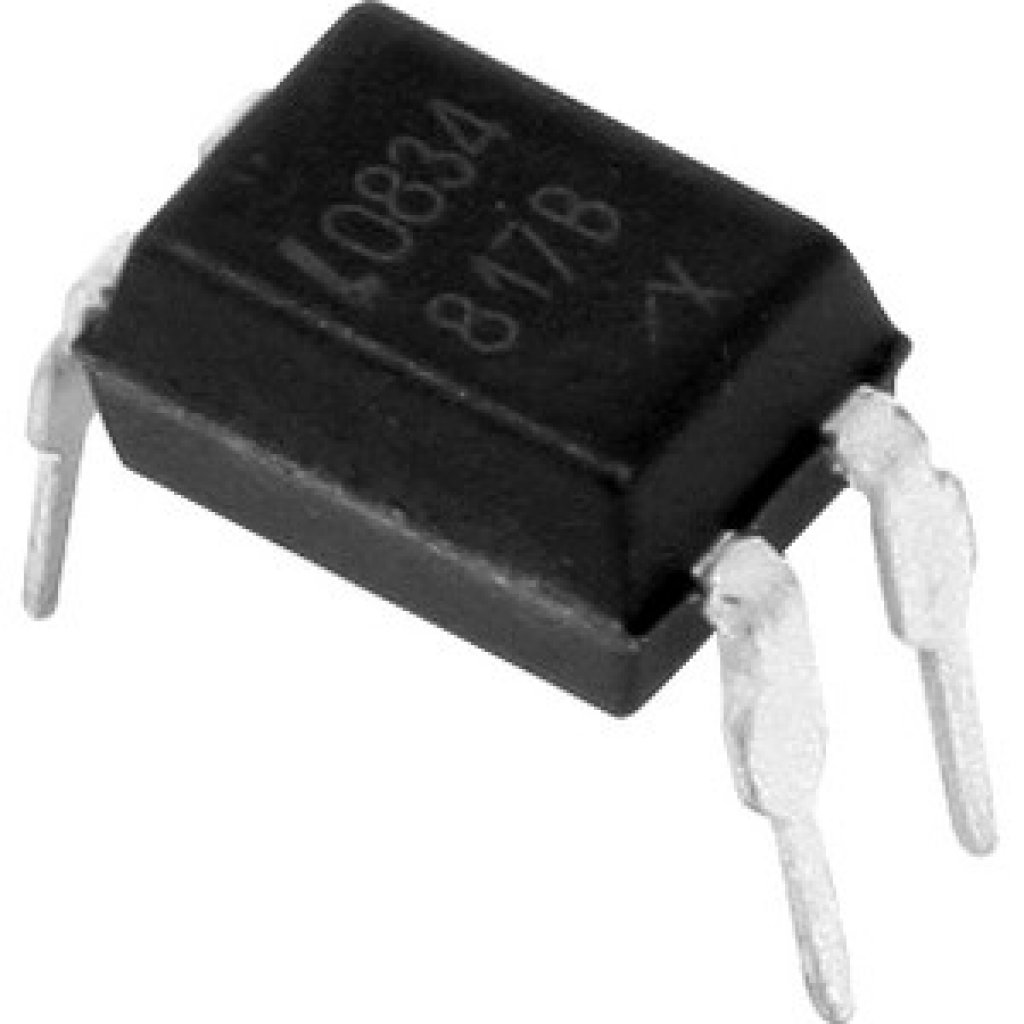

Оптопара LTV-817-B
У поставщика
У поставщиков
3 090 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 9,06 |
| от 60 | 8,71 |
| от 120 | 8,41 |
| от 200 | 8,24 |
Цены поставщиков
Склад 2
В наличии:40 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 9,06 |
| от 60 | 8,71 |
| от 120 | 8,41 |
| от 200 | 8,24 |
Склад 13
В наличии:3 050 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 112 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,23 |
| от 162 | 5,72 |
| от 323 | 5,19 |
| от 646 | 4,70 |
| от 2 000 | 4,36 |
Описание
Оптопара LTV-817-B производства LITEON предназначена для гальванической развязки цепей управления и силовых нагрузок. Компонент выполнен в стандартном DIP-корпусе и обеспечивает надежную передачу сигнала через оптический канал. Применяется в импульсных блоках питания, интерфейсах связи и промышленной автоматике для защиты микроконтроллеров от помех.
Технические характеристики
| Серия | LTV-817 |
| Тип | транзисторный оптрон |
| Ctr max | 260% |
| Ctr min | 130% |
| Options | M Type 0.4 inch lead spacing, S Type surface mount lead bends, TA tape and reel type I, TA1 tape and reel type II, V VDE 0884 approval |
| Корпус | 4-pin DIP |
| Каналы | 1 |
| Ctr rank | B |
| Тип монтажа | Выводной |
| Описание | High Density Mounting Type Photocoupler |
| Артикул | LTV-817-B |
| Ctr conditions | IF=5mA, VCE=5V, Ta=25C |
| Частота среза | 80KHz |
| Одобр. безоп. | UL E113898, TUV R9653630, CSA CA91533-1, FIMKO 202634, NEMKO P98101945, DEMKO 307857, SEMKO 9832157/01-03, VDE 094722 |
| Напр. изоляции | 5000Vrms |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10uA |
| Макс. обратное напряжение | 6V |
| Темп. хранения | -55C to +125C |
| Прямой ток | 50 мА |
| Тестовый прямой ток | 20mA |
| Макс. ток коллектора | 50mA |
| Collector current min | 2.5mA |
| Collector current typ | 30mA |
| Раб. температура | -30C to +100C |
| Температура пайки | 260C for 10s |
| Response time fall max | 18us |
| Response time fall typ | 3us |
| Response time rise max | 18us |
| Response time rise typ | 4us |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10 ohm |
| Тип. сопр. изоляции | 10^11 ohm |
| Response time conditions | VCE=2V, IC=2mA, RL=100ohm |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Темновой ток коллектора макс. | 100nA |
| Reverse current conditions | VR=4V |
| Мощн. коллектора | 150mW |
| Cutoff frequency conditions | VCE=5V, IC=2mA, RL=100ohm, -3dB |
| Макс. напр. К-Э | 35V |
| Макс. Uэк | 6V |
| Floating capacitance conditions | V=0, f=1MHz |
| Isolation resistance conditions | DC500V, 40-60% RH |
| Terminal capacitance conditions | V=0, f=1KHz |
| Collector dark current conditions | VCE=20V |
| Прямое напряжение | 1.2 В |
| Напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage | 6V |
| Обратное напряжение | 6 В |
| Collector emitter saturation conditions | IF=20mA, IC=1mA |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
| Тип. напряжение насыщения К-Э | 0.1V |
