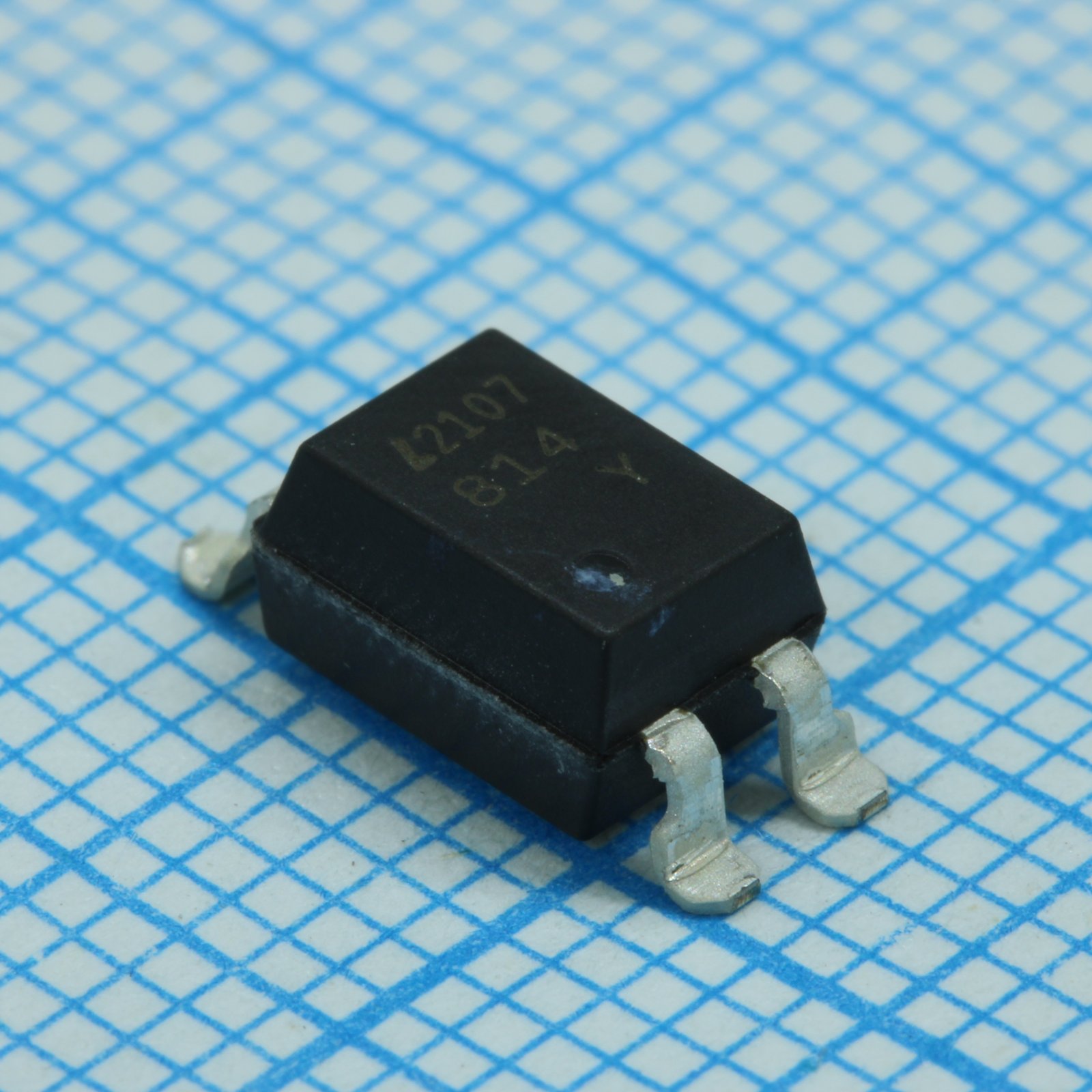

Оптоизолятор 5кВ с транзистором Дарлингтона 4-SMD
У поставщика
ПроизводительLITEON
У поставщиков
1 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,80 |
| от 69 | 28,88 |
| от 137 | 26,47 |
| от 274 | 24,64 |
| от 547 | 23,29 |
Описание
Оптоизолятор LITEON LTV-815S-TA1 с транзистором Дарлингтона обеспечивает гальваническую развязку до 5 кВ. Выполнен в компактном корпусе SMDIP-4 для поверхностного монтажа, рабочая температура от -30°C до 100°C. Подходит для промышленной автоматики, блоков питания и систем управления.
Технические характеристики
| ESD (мм) | 2000V |
| Серия | LTV-8x5 |
| Ctr max | 7500% |
| Ctr min | 600% |
| ЭСР HBM | 8000V |
| Корпус | SMDIP-4 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Ширина ленты | 16±0.3mm |
| Vde option | Да |
| Описание | Photocoupler, 1-channel, Darlington transistor output, surface mount |
| Артикул | LTV-815S-TA1 |
| Тип упаковки | TA1 |
| Соответствие RoHS | Да |
| Одобр. безоп. | UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, Nordic Safety (FIMKO/NEMKO/SEMKO/DEMKO), BSI |
| Напр. изоляции | 5000Vrms |
| Ctr test condition | IF=1mA, VCE=2V |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Halogen free option | Да |
| Quantities per reel | 1000 |
| Макс. обратный ток | 10µA |
| Sprocket hole pitch | 4±0.1mm |
| Compartment distance | 2±0.1mm |
| Макс. ток коллектора | 75mA |
| Collector current min | 6mA |
| Cut off frequency min | 1kHz |
| Cut off frequency typ | 6kHz |
| Температура пайки | 260°C for 10s |
| Response time fall max | 250µs |
| Response time fall typ | 53µs |
| Response time rise max | 300µs |
| Response time rise typ | 60µs |
| Sprocket hole distance | 7.5±0.1mm |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5×10^10Ω |
| Тип. сопр. изоляции | 1×10^11Ω |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Диап. темп. хр. | -55 to +125°C |
| Темновой ток коллектора макс. | 1µA |
| Диап. раб. темп. | -30 to +110°C |
| Макс. ток коллектора | 80mA |
| Response time test condition | VCE=2V, IC=10mA, RL=100Ω |
| Описание (англ.) | Optocoupler DC-IN 1-CH Darlington DC-OUT 4-Pin PDIP SMD T/R |
| Условия измерения прямого напряжения | IF=±20mA |
| Reverse current test condition | VR=4V |
| Collector current test condition | IF=1mA, VCE=2V |
| Cut off frequency test condition | VCE=5V, IC=2mA, RL=100Ω, -3dB |
| Output collector power dissipation | 150mW |
| Compartment to compartment distance | 12±0.1mm |
| Floating capacitance test condition | V=0, f=1MHz |
| Isolation resistance test condition | DC500V, 40~60% RH |
| Terminal capacitance test condition | V=0, f=1kHz |
| Макс. Uкэ | 35V |
| Макс. Uэк | 6V |
| Collector dark current test condition | VCE=10V, IF=0 |
| Рабочая температура | -30°C ~ 100°C |
| Мин. напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 1V |
| Тип. напряжение насыщения К-Э | 0.8V |
| Collector emitter breakdown test condition | IC=0.1mA, IF=0 |
| Emitter collector breakdown test condition | IE=10µA, IF=0 |
| Collector emitter saturation test condition | IF=20mA, IC=5mA |
