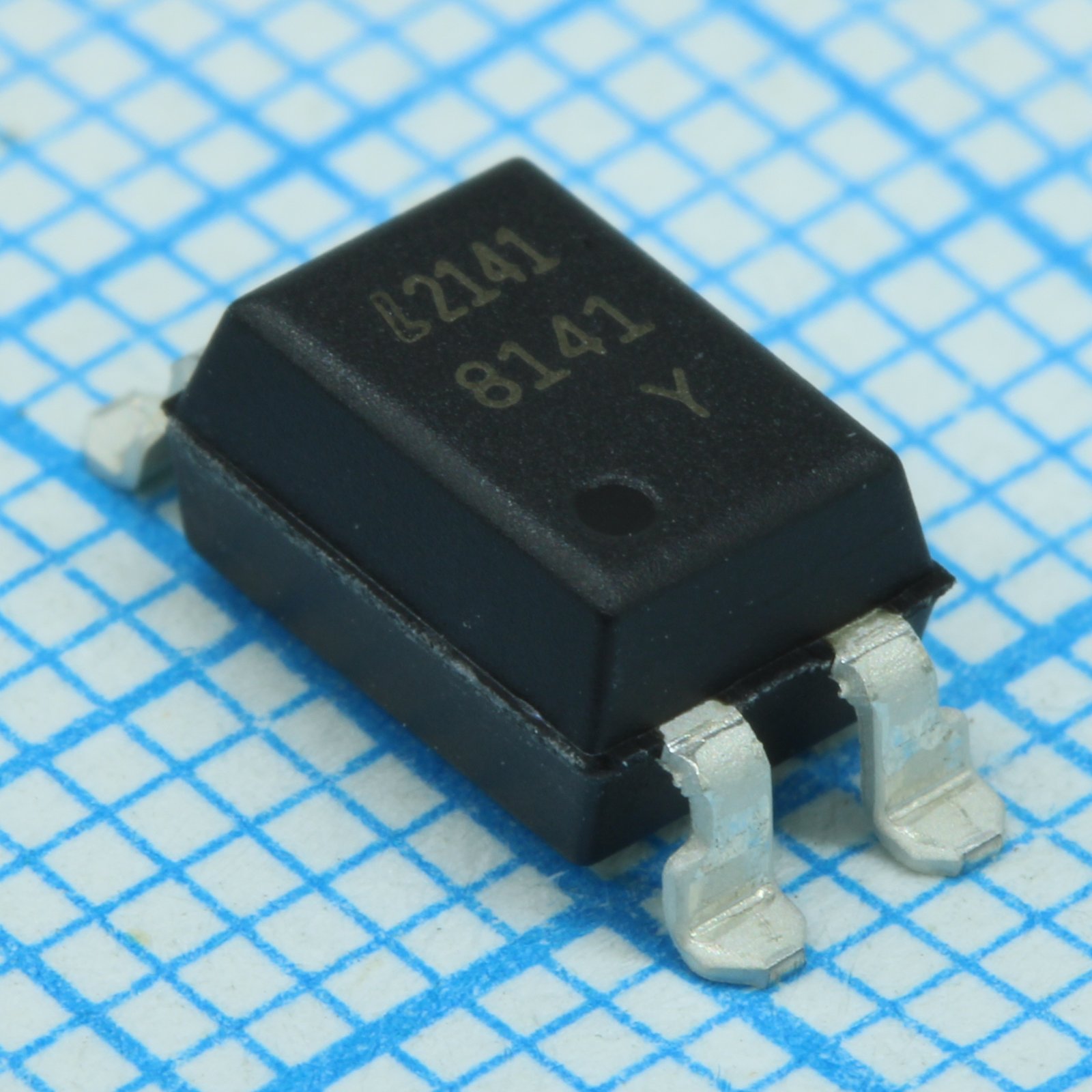

Оптопара LTV-8141S-TA1
У поставщика
У поставщиков
730 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:730 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,34 |
| от 60 | 32,20 |
| от 120 | 29,62 |
| от 239 | 27,67 |
| от 478 | 26,22 |
Описание
Оптопара LTV-8141S-TA1 от LITEON представляет собой оптрон с транзисторным выходом. Компонент предназначен для гальванической развязки цепей управления и силовых нагрузок. Модель отличается высокой помехоустойчивостью и стабильностью работы, что позволяет применять её в импульсных блоках питания, интерфейсах связи и промышленной автоматике.
Технические характеристики
| Тип | Photocoupler |
| Корпус | Surface mount, 4-pin |
| Каналы | 1 |
| Особенности | AC input response, High current transfer ratio, High input-output isolation voltage, RoHS compliant |
| Тип монтажа | SMD |
| Ширина ленты | 16mm |
| Артикул | LTV-8141S-TA1 |
| Одобр. безоп. | UL, TUV, FIMKO, NEMKO, DEMKO, SEMKO, VDE |
| Напр. изоляции | 5000Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Sprocket hole pitch | 4mm |
| Макс. ток коллектора | 75mA |
| Collector current min | 6mA |
| Cut off frequency min | 1kHz |
| Cut off frequency typ | 6kHz |
| Температура пайки | 260°C for 10s |
| Compartment distance f | 7.5mm |
| Response time fall max | 250µs |
| Response time fall typ | 53µs |
| Response time rise max | 300µs |
| Response time rise typ | 60µs |
| Compartment distance p2 | 2mm |
| Response time condition | VCE=2V, IC=10mA, RL=100Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 50GΩ |
| Тип. сопр. изоляции | 100GΩ |
| Макс. емкость вывода | 250pF |
| Terminal capacitance min | 50pF |
| Прямое напряжение | IF=20mA |
| Вх. ток макс. | 50mA |
| Диап. темп. хр. | -55 to +125°C |
| Темновой ток коллектора макс. | 1µA |
| Коэф. передачи макс. | 7500% |
| Мин. коэфф. передачи тока | 600% |
| Collector current condition | IF=1mA, VCE=2V |
| Cut off frequency condition | VCE=5V, IC=2mA, RL=100Ω, -3dB |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -30 to +100°C |
| Макс. общая рассеиваемая мощность | 200mW |
| Макс. ток коллектора | 80mA |
| Описание (англ.) | OPTOISOLTR 5KV DARLINGTON 4-SMD |
| Isolation resistance condition | DC500V, 40-60% RH |
| Collector dark current condition | VCE=10V, IF=0 |
| Current transfer ratio condition | IF=±1mA, VCE=2V |
| Compartment to compartment pitch p1 | 12mm |
| Макс. Uкэ | 35V |
| Макс. Uэк | 6V |
| Рабочая температура | -30В°C ~ 100В°C |
| Output collector power dissipation max | 150mW |
| Мин. напряжение пробоя коллектор-эмиттер | 35V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 1V |
| Мин. напряжение насыщения коллектор-эмиттер | 0.8V |
| Collector emitter breakdown voltage condition | IC=0.1mA |
| Emitter collector breakdown voltage condition | IE=10µA |
| Условия напряжения насыщения КЭ | IF=20mA, IC=5mA |
