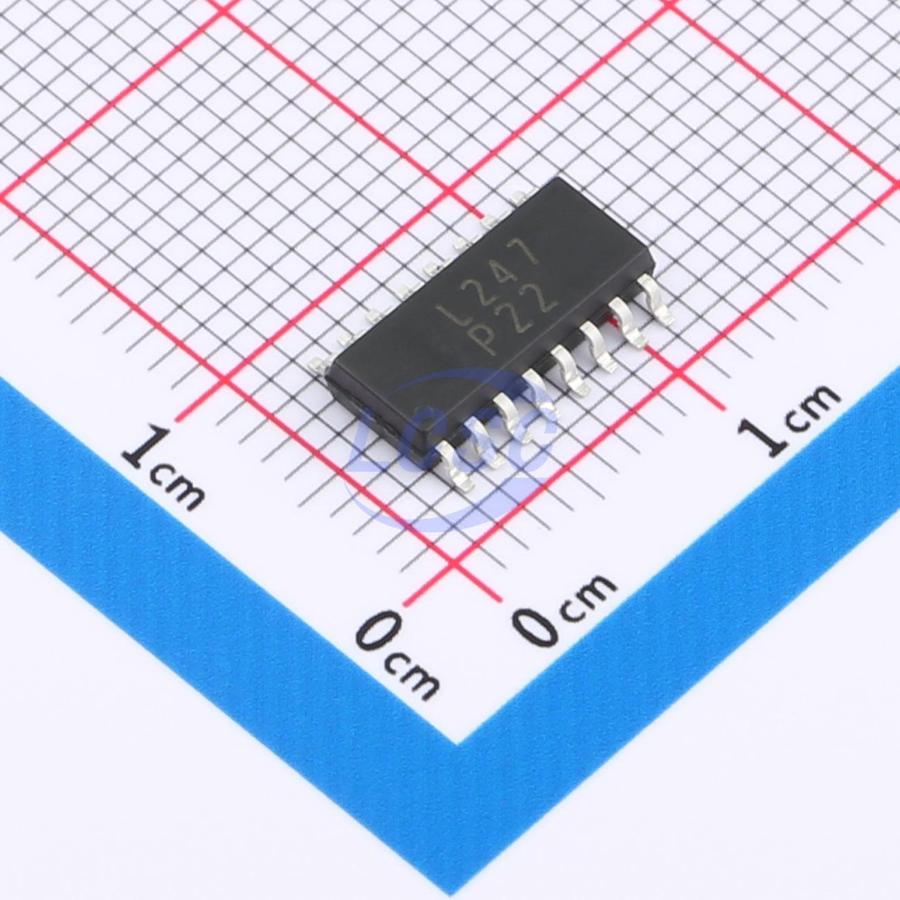

Оптопара LTV-247
У поставщика
У поставщиков
1 424 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 424 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 57,65 |
| от 64 | 53,50 |
| от 128 | 50,21 |
| от 255 | 47,32 |
| от 510 | 45,38 |
Описание
Оптопара LTV-247 от LITEON представляет собой компактный оптрон с выходным фотодатчиком. Компонент обеспечивает надежную гальваническую развязку между входными и выходными цепями. Применяется в схемах управления питанием, интерфейсах связи и промышленной автоматике для защиты от помех и скачков напряжения.
Технические характеристики
| MSL | 1 |
| RoHS | Да |
| Модель | LTV-247 |
| Серия | LTV-2X7 |
| Ток, А | 50 мА |
| Особенности | ESD (мм): 2000V; ЭСР HBM: 8000V; Класс MSL: 1; Без галогенов: Да; Соответствие RoHS: Да; Одобр. безоп.: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CSA CA5A, FIMKO; Напр. изоляции: 3750Vrms; Double transfer mold: Да; Мин. коэфф. передачи тока: 50% at IF=5mA, VCE=5V |
| Кол-во выводов | 4 |
| Описание | Photocoupler |
| Применение | Hybrid substrates that require high density mounting, Programmable controllers, System appliances, measuring instruments |
| Без галогенов | Да |
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Тип монтажа | SMD |
| Ctr rank table | LTV-247: No mark: Max: 600%; Min: 100%; Condition: IF=5mA, VCE=5V, Ta=25°C |
| Напр. изоляции | 3750Vrms |
| Taping dimensions | LTV-247: F: 7.5±0.1mm; Tape wide w: 16±0.3mm; Distance of compartment p2: 2±0.1mm; Pitch of sprocket holes p0: 4±0.1mm; Distance of compartment to compartment p1: 12±0.1mm |
| Размеры упаковки | Примечания: 3-digit date code, Rank shall be or shall not be marked, VDE mark only appears on devices ordered with 'V' option, '●' indicates Halogen free option, All dimensions in millimeters; LTV-247: SMD (half pitch) |
| Quantities per reel | LTV-247: 2000 pcs |
| Прямой ток | 50 мА |
| Напряжение, В | 80 В |
| Температура пайки | 260°C for 10s |
| Предельные значения | Forward current if: 50mA; Reverse voltage vr: 6V; Isolation voltage viso: 3750Vrms; Темп. перехода Tj: 125°C; Storage temperature tstg: -55°C to +150°C; Input power dissipation p: 70mW; Operating temperature topr: -55°C to +110°C; Pulse forward current ifsm: 1A; Soldering temperature tsol: 260°C for 10s; Output collector current ic: 50mA; Total power dissipation ptot: 170mW; Напряжение коллектор-эмиттер Vceo: 80V; Pк: 100mW; Emitter collector voltage veco: 7V |
| Диап. темп. хр. | -55°C to +150°C |
| Диап. раб. темп. | -55°C to +110°C |
| Прямое напряжение | 1.2 В |
| Electrical optical characteristics | Storage time ts: Typ: 25µs; Test condition: VCE=5V, IC=16mA, RL=1.9KΩ; Turn on time ton: Typ: 3µs; Test condition: RL=100Ω, f=100Hz; Прямое напряжение: Max: 1.4V; Typ: 1.2V; Test condition: IF=20mA; Turn off time toff: Typ: 3µs; Test condition: RL=100Ω, f=100Hz; Ток коллектора Ic: Max: 30mA; Min: 2.5mA; Test condition: IF=5mA, VCE=5V; Turn on time ton alt: Typ: 2µs; Test condition: VCE=5V, IC=16mA, RL=1.9KΩ; Response time fall tf: Max: 18µs; Typ: 3µs; Test condition: VCE=10V, IC=2mA, RL=100Ω; Response time rise tr: Max: 18µs; Typ: 2µs; Test condition: VCE=10V, IC=2mA, RL=100Ω; Turn off time toff alt: Typ: 40µs; Test condition: VCE=5V, IC=16mA, RL=1.9KΩ; Floating capacitance cf: Max: 1pF; Typ: 0.6pF; Test condition: V=0, f=1MHz; Terminal capacitance ct: Max: 250pF; Typ: 30pF; Test condition: V=0, f=1KHz; Input reverse current ir: Max: 10µA; Test condition: VR=4V; Isolation resistance riso: Min: 5×10^10Ω; Typ: 1×10^11Ω; Test condition: DC500V, 40~60% R.H.; Current transfer ratio ctr: Max: 600%; Min: 50%; Test condition: IF=5mA, VCE=5V; Collector dark current iceo: Max: 100nA; Test condition: VCE=20V, IF=0; Напряжение пробоя коллектор-эмиттер Bvceo: Min: 80V; Test condition: IC=0.1mA, IF=0; Emitter collector breakdown voltage bveco: Min: 7V; Test condition: IE=10µA, IF=0; Collector emitter saturation voltage vce sat: Max: 0.4V; Test condition: IF=8mA, IC=2.4mA |
| Обратное напряжение | 6 В |
