Оптопара транзисторная 80В 50....60мА
У поставщика
ПроизводительUMW-Youtai
У поставщиков
534 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:534 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 142 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,37 |
| от 64 | 4,88 |
| от 109 | 4,39 |
| от 217 | 4,05 |
| от 433 | 3,77 |
Описание

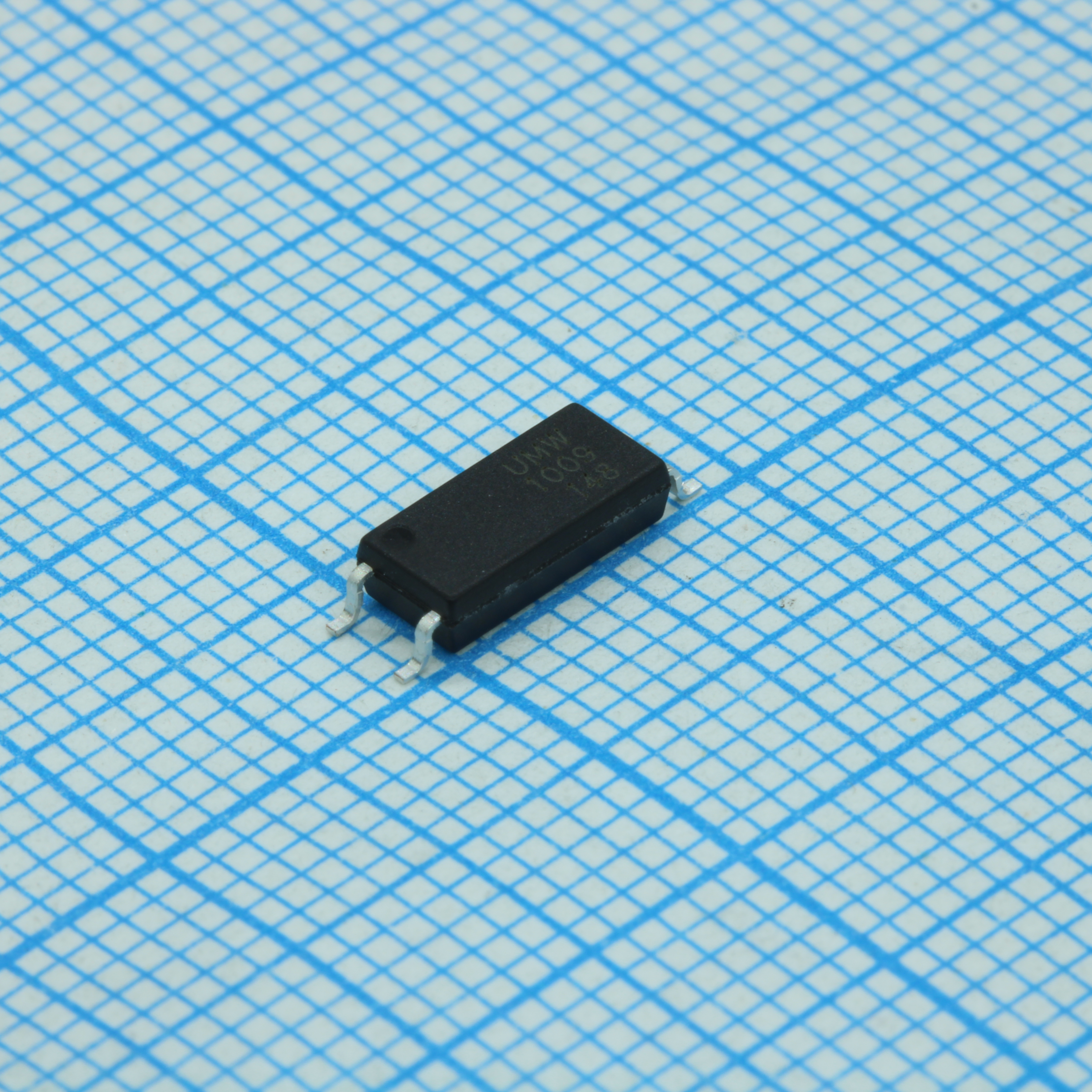

Оптопара транзисторная LTV-1009 от UMW-Youtai. Компонент рассчитан на напряжение до 80 В и ток до 60 мА, выпускается в компактном корпусе LSOP4. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| MSL | 1 |
| RoHS | RoHS & REACH compliant |
| Корпус | LSOP4 |
| Тип монтажа | SMD |
| Описание | DC input phototransistor optocoupler, LSOP4 package |
| Артикул | UMW LTV-1009 |
| Без галогенов | Да |
| Корпус | LSOP4 |
| UL признан | UL1577, File No. E492440 |
| Прямое напряжение | 1.24V typ, 1.4V max at IF=10mA |
| Обратный ток | 10μA max at VR=6V |
| Обратное напряжение | 6V |
| Частота среза | 80kHz typ |
| Ток коллектора | 50mA |
| Вх. емкость | 30pF typ, 250pF max |
| Напр. изоляции | 5000Vrms |
| Конфиг. выводов | 1:Anode, 2:Cathode, 3:Emitter, 4:Collector |
| Response time fall | 6μs typ, 18μs max |
| Response time rise | 5μs typ, 18μs max |
| Темп. хранения | -55°C to 125°C |
| Floating capacitance | 0.4pF typ, 1pF max |
| Сопр. изоляции | 10^12Ω min, 10^14Ω typ |
| Макс. прямой ток | 1A (100μs pulse, 100Hz) |
| Input forward current | 60mA |
| Раб. температура | -55°C to 110°C |
| Температура пайки | 260°C |
| Collector dark current | 100nA max at VCE=20V |
| Current transfer ratio | 200-400% at IF=5mA, VCE=5V |
| Рассеиваемая мощность входа | 100mW |
| Общая рассеиваемая мощность | 250mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Рассеиваемая мощность | 150mW |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 7V |
| Описание (англ.) | Photo Transistor Coupler 80V Ic-50mA If-60mA |
| Напряжение пробоя коллектор-эмиттер | 80V min |
| Emitter collector breakdown voltage | 7V min |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.3V max at IF=10mA, IC=1mA |
