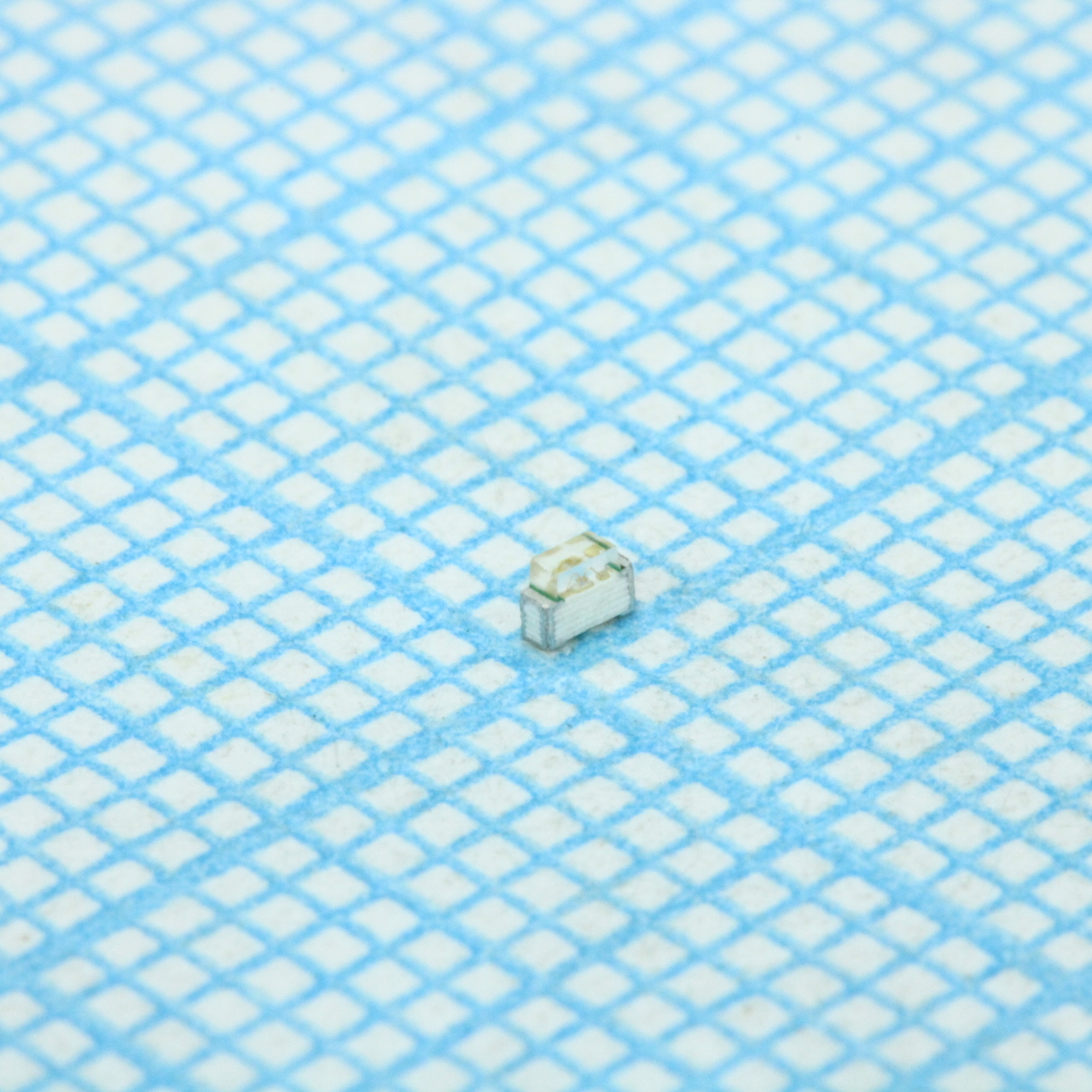

Светодиод smd 1,65х1,15мм/синий/470нм/28-180мкд/прозрачный/130° 20mA боковой монтаж
У поставщика
ПроизводительLITEON
У поставщиков
568 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:568 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 220 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,15 |
| от 298 | 2,78 |
| от 595 | 2,46 |
| от 1 189 | 2,21 |
| от 2 378 | 2,04 |
Описание
Светодиод SMD синего свечения от LITEON. Компактный корпус 1,65х1,15 мм с боковым монтажом, прозрачная линза и угол обзора 130°. Рабочий ток 20 мА, длина волны 470 нм, яркость от 28 до 180 мкд. Подходит для индикации в портативной и бытовой электронике.
Технические характеристики
| Lens | Water Clear |
| RoHS | Да |
| Корпус | SMD side looking chip LED |
| Тип монтажа | SMD |
| Размеры | 1.65 x 1.15 mm |
| Ширина ленты | 8mm |
| Описание | SMD LED, side looking chip LED, blue, InGaN, water clear lens |
| Артикул | LTST-S270TBKT |
| Eia standard | EIA STD package, ANSI/EIA 481 |
| Source color | InGaN Blue |
| Диаметр катушки | 7 inch |
| Количество в катушке | 4000 pieces |
| Esd precaution | use wrist band or anti-electrostatic glove, all devices grounded |
| Растворитель | ethyl alcohol or isopropyl alcohol |
| Описание | Single Colour LEDs Blue Clear 470nm |
| Рассеиваемая мощность | 76mW |
| Постоянный прямой ток | 20mA |
| Макс. прямое напряжение | 3.80V |
| Мин. прямое напряжение | 2.80V |
| Reflow preheat time | 120 sec max |
| Макс. обратный ток | 100μA |
| Soldering iron time | 3 sec max |
| Forward voltage bins | D7: 2.80-3.00V; D8: 3.00-3.20V; D9: 3.20-3.40V; D10: 3.40-3.60V; D11: 3.60-3.80V; Допуск: +/-0.1V |
| Макс. прямой ток | 100mA |
| Время оплавления | 10 sec max, max two times |
| Макс. сила света | 180.0mcd |
| Мин. сила света | 28.0mcd |
| Cleaning immersion time | less than one minute |
| Доминирующая длина волны макс. | 475.0nm |
| Доминирующая длина волны мин. | 465.0nm |
| Luminous intensity bins | N: 28.0-45.0mcd; P: 45.0-71.0mcd; Q: 71.0-112.0mcd; R: 112.0-180.0mcd; Допуск: +/-15% |
| Пиковая темп. оплавления | 260°C max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dominant wavelength bins | AC: 465.0-470.0nm; AD: 470.0-475.0nm; Допуск: +/-1nm |
| Minimum packing quantity | 500 pcs |
| Пиковая длина волны | 468nm |
| Полуширина спектр. линии | 25nm |
| Диап. темп. хр. | -30°C to +100°C |
| Viewing angle 2theta half | 130deg |
| Reflow preheat temperature | 150-200°C |
| Soldering iron temperature | 300°C max |
| Диап. раб. темп. | -20°C to +80°C |
| Infrared soldering condition | 260°C for 10 seconds |
| Описание (англ.) | BLUE LED SMD 0603 SIDE-VIEW 470NM 70MCD |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse voltage test condition | VR = 5V |
| Luminous intensity test condition | IF = 20mA |
