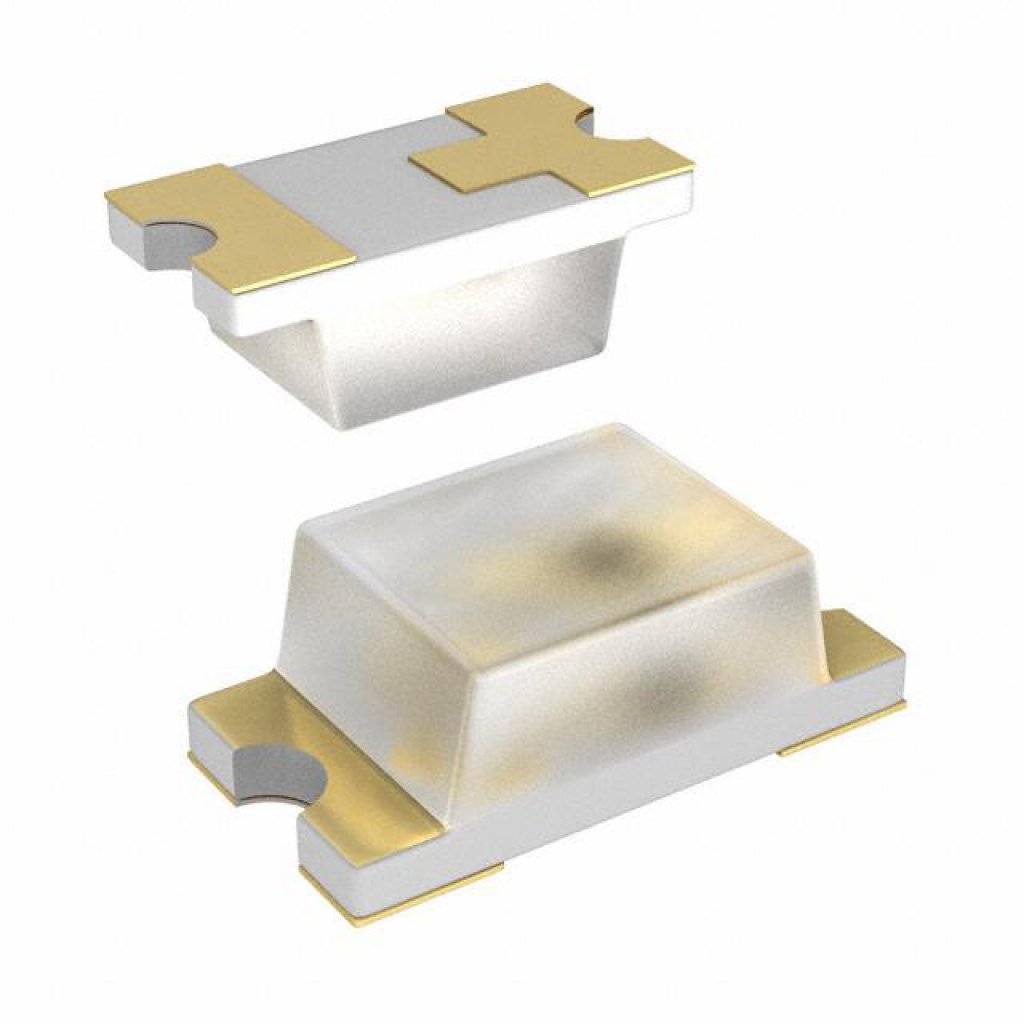

Светодиод smd 1,6х0,8мм/желтый/589нм/28-180мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
335 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:335 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 294 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,36 |
| от 377 | 2,05 |
| от 754 | 1,79 |
| от 1 508 | 1,61 |
| от 3 016 | 1,48 |
Описание
Светодиод SMD от LITEON в миниатюрном корпусе 0603 (1,6×0,8 мм) с жёлтым свечением на длине волны 589 нм. Отличается прозрачной линзой, яркостью от 28 до 180 мкд и углом обзора 130°. Применяется в компактных индикаторах бытовой электроники и портативных устройствах.
Технические характеристики
| Высота | 0.55mm |
| Корпус | 0603 |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Размеры | 1.6 x 0.8 x 0.55 mm |
| Ширина ленты | 8mm |
| Ёмкость | 40pF |
| Описание | SMD LED, Yellow, Water Clear Lens, AlInGaP |
| Артикул | LTST-C191KSKT |
| Source color | Жёлтый |
| Диаметр катушки | 7 inch |
| Количество в катушке | 5000 pieces |
| Соотв. RoHS | Да |
| Esd precautions | Use conductive wrist band or anti-electrostatic glove, ground all devices, use ion blower |
| Обратный ток | 10μA |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Макс. прямое напряжение | 2.40V |
| Мин. прямое напряжение | 1.80V |
| Макс. прямой ток | 80mA |
| Макс. влажн. хр. | 70% RH |
| Примечание | t=0,55mm |
| Forward voltage bin f2 | 1.80V - 2.10V |
| Forward voltage bin f3 | 2.10V - 2.40V |
| Макс. сила света | 180.0mcd |
| Мин. сила света | 28.0mcd |
| Доминирующая длина волны макс. | 597.0nm |
| Доминирующая длина волны мин. | 584.5nm |
| Reflow preheat time max | 120 sec |
| Soldering iron time max | 3 sec |
| Макс. темп. хр. | 30°C |
| Wave soldering time max | 10 sec |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating linear from 50c | 0.4mA/°C |
| Luminous intensity bin n | 28.0mcd - 45.0mcd |
| Luminous intensity bin p | 45.0mcd - 71.0mcd |
| Luminous intensity bin q | 71.0mcd - 112.0mcd |
| Luminous intensity bin r | 112.0mcd - 180.0mcd |
| Minimum packing quantity | 500 pcs |
| Пиковая длина волны | 588nm |
| Полуширина спектр. линии | 15nm |
| Dominant wavelength bin h | 584.5nm - 587.0nm |
| Dominant wavelength bin j | 587.0nm - 589.5nm |
| Dominant wavelength bin k | 589.5nm - 592.0nm |
| Dominant wavelength bin l | 592.0nm - 594.5nm |
| Dominant wavelength bin m | 594.5nm - 597.0nm |
| Reflow soldering time max | 5 sec |
| Диап. темп. хр. | -55°C to +85°C |
| Viewing angle 2theta half | 130deg |
| Capacitance test condition | VF = 0, f = 1MHz |
| Reflow preheat temperature | 120-150°C |
| Диап. раб. темп. | -55°C to +85°C |
| Reflow peak temperature max | 260°C |
| Infrared soldering condition | 260°C for 5 seconds |
| Описание (англ.) | CHIP LED YELLOW CLEAR 0603 |
| Forward voltage bin tolerance | ±0.1V |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR = 5V |
| Soldering iron temperature max | 300°C |
| Wave soldering preheat time max | 60 sec |
| Luminous intensity bin tolerance | ±15% |
| Dominant wavelength bin tolerance | ±1nm |
| Luminous intensity test condition | IF = 20mA |
| Wave soldering peak temperature max | 260°C |
| Wave soldering preheat temperature max | 100°C |
