Светодиод SMD LTST-C191KGKT
У поставщика
У поставщиков
1 487 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,88 |
Цены поставщиков
Склад 2
В наличии:4 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,88 |
Склад 13
В наличии:1 483 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 196 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,53 |
| от 494 | 2,93 |
| от 987 | 2,43 |
| от 1 973 | 2,07 |
| от 5 000 | 1,85 |
Описание

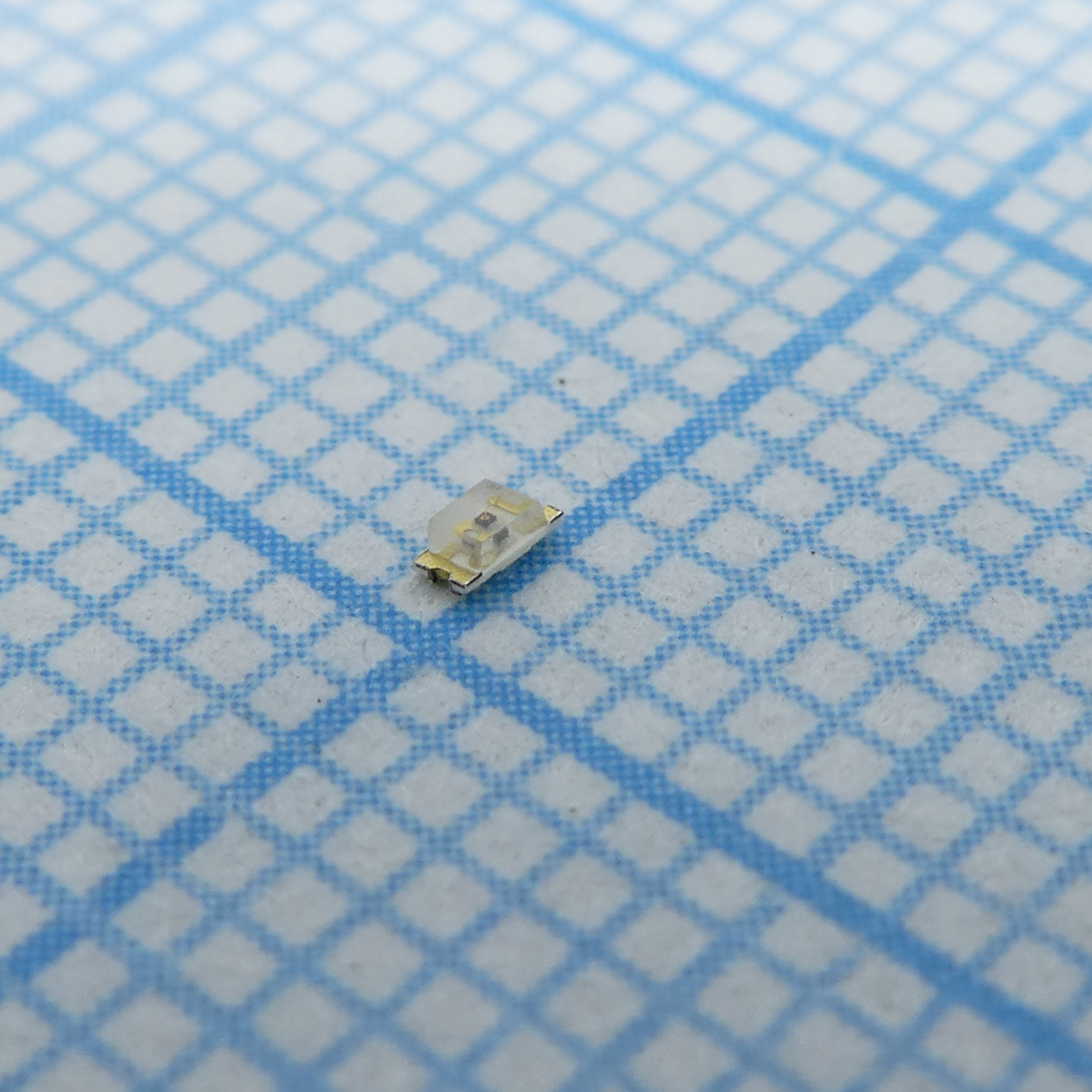

Светодиод SMD LTST-C191KGKT производства LITEON. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа и излучает яркий зеленый свет. Применяется в качестве индикатора в портативной электронике, бытовой технике и панелях управления.
Технические характеристики
| RoHS | Да |
| Высота | 0.55mm |
| Корпус | SMD Chip LED |
| Iv bin M | 18.0mcd - 28.0mcd |
| Iv bin N | 28.0mcd - 45.0mcd |
| Iv bin P | 45.0mcd - 71.0mcd |
| Тип монтажа | SMD |
| Vf bin 4 | 1.90V - 2.00V |
| Vf bin 5 | 2.00V - 2.10V |
| Vf bin 6 | 2.10V - 2.20V |
| Vf bin 7 | 2.20V - 2.30V |
| Vf bin 8 | 2.30V - 2.40V |
| Цвет | Зеленый |
| Hue bin C | 567.5nm - 570.5nm |
| Hue bin D | 570.5nm - 573.5nm |
| Hue bin E | 573.5nm - 576.5nm |
| Размер катушки | 7 inch |
| Ширина ленты | 8mm |
| Описание | SMD LED, Green, Water Clear Lens, AlInGaP |
| Артикул | LTST-C191KGKT |
| Cleaning time | less than one minute |
| Ic compatible | Да |
| Угол обзора | 130deg |
| Pieces per reel | 5000 |
| Обратное напряжение | 5V |
| Усл. сушки | 60°C for at least 20 hours |
| Растворитель | ethyl alcohol or isopropyl alcohol |
| Iv bin tolerance | +/- 15% |
| Reflow peak temp | 260°C Max. |
| Vf bin tolerance | +/- 0.1V |
| Hue bin tolerance | +/- 1nm |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Мин. прямое напряжение | 1.9V |
| Типовое прямое напряжение | 2.4V |
| Reflow preheat temp | 150~200°C |
| Reflow preheat time | 120 sec. Max. |
| Макс. обратный ток | 10μA |
| Soldering iron temp | 300°C Max. |
| Soldering iron time | 3 sec. Max. (one time only) |
| Прямой ток | 20 мА |
| Eia standard package | Да |
| Min packing quantity | 500 pieces |
| Макс. прямой ток | 80mA |
| Время оплавления | 10 sec. Max. (Max. two times) |
| Макс. сила света | 71.0mcd |
| Мин. сила света | 18.0mcd |
| Доминирующая длина волны макс. | 576.5nm |
| Доминирующая длина волны мин. | 567.5nm |
| Пиковая длина волны | 574.0nm |
| Полуширина спектр. линии | 15nm |
| Storage condition opened | 30°C or less, 60%RH or less, IR-reflow within 672 hrs (MSL2a) |
| Storage condition sealed | 30°C or less, 90%RH or less, use within one year |
| Диап. темп. хр. | -55°C to +85°C |
| Infrared reflow compatible | Да |
| Диап. раб. темп. | -55°C to +85°C |
| Infrared soldering condition | 260°C for 10 seconds |
| Max consecutive missing lamps | 2 |
| Automatic placement compatible | Да |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR=5V |
| Luminous intensity test condition | IF=20mA |
| Прямое напряжение | 2.0 В |
