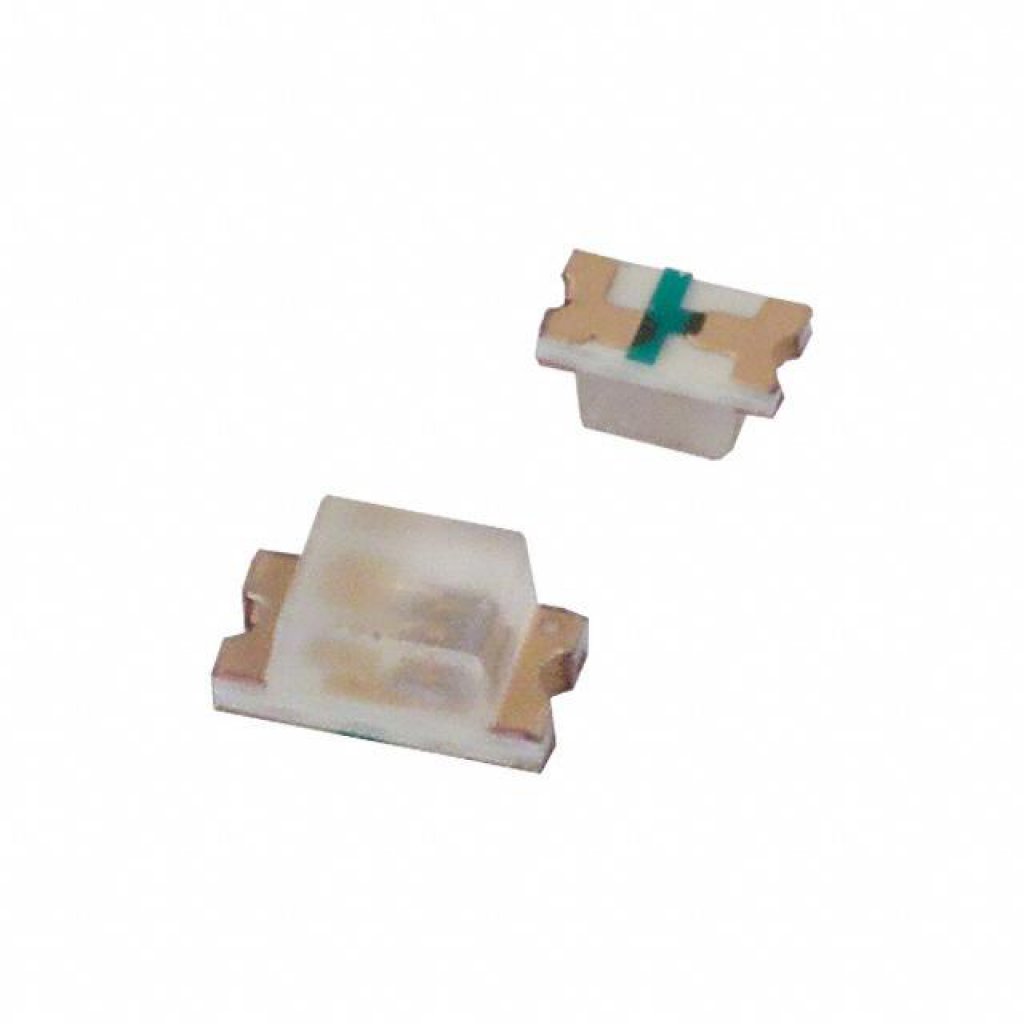

Светодиод SMD LTST-C190TBKT
У поставщика
У поставщиков
1 973 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 973 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,47 |
| от 500 | 2,89 |
| от 1 000 | 2,39 |
| от 1 999 | 2,04 |
| от 4 000 | 1,82 |
Описание
Светодиод SMD LTST-C190TBKT производства LITEON. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа, излучает синий свет. Применяется в качестве индикатора в портативной электронике, бытовой технике и устройствах автоматики.
Технические характеристики
| RoHS | Да |
| Высота | 0.80mm |
| Корпус | Chip LED 0603 (Extra Thin 0.80H mm) |
| Iv bin n | 28.0-45.0mcd |
| Iv bin p | 45.0-71.0mcd |
| Iv bin q | 71.0-112.0mcd |
| Iv bin r | 112.0-180.0mcd |
| Тип монтажа | SMD |
| Vf bin d7 | 2.80-3.00V |
| Vf bin d8 | 3.00-3.20V |
| Vf bin d9 | 3.20-3.40V |
| Wd bin ac | 465.0-470.0nm |
| Wd bin ad | 470.0-475.0nm |
| Ширина ленты | 8mm |
| Vf bin d10 | 3.40-3.60V |
| Vf bin d11 | 3.60-3.80V |
| Описание | SMD LED, Water Clear, InGaN Blue |
| Артикул | LTST-C190TBKT |
| Cleaning time | less than one minute |
| Диаметр катушки | 7 inch |
| Количество в катушке | 4000 pieces per reel |
| Esd precaution | Use conductive wrist band or anti-electrostatic glove |
| Усл. сушки | 60°C for at least 20 hours |
| Растворитель | ethyl alcohol or isopropyl alcohol |
| Iv bin tolerance | +/-15% |
| Vf bin tolerance | +/-0.1V |
| Wd bin tolerance | +/-1nm |
| Описание | Single Colour LEDs Blue Clear 470nm |
| Рассеиваемая мощность | 76mW |
| Постоянный прямой ток | 20mA |
| Макс. прямое напряжение | 3.80V |
| Мин. прямое напряжение | 2.80V |
| Reflow preheat time | 120 sec max |
| Макс. обратный ток | 10μA |
| Soldering iron time | 3 sec max (one time only) |
| Min packing quantity | 500 pcs |
| Макс. прямой ток | 100mA |
| Время оплавления | 10 sec max (max two times) |
| Макс. сила света | 180.0mcd |
| Мин. сила света | 28.0mcd |
| Доминирующая длина волны макс. | 475.0nm |
| Доминирующая длина волны мин. | 465.0nm |
| Пиковая темп. оплавления | 260°C max |
| Пиковая длина волны | 468nm |
| Полуширина спектр. линии | 25nm |
| Storage opened condition | 30°C max, 60%RH max, IR-reflow within one week |
| Storage sealed condition | 30°C or less, 90%RH or less, use within one year |
| Диап. темп. хр. | -30°C to +100°C |
| Viewing angle 2theta half | 130deg |
| Reflow preheat temperature | 150-200°C |
| Soldering iron temperature | 300°C max |
| Диап. раб. темп. | -20°C to +80°C |
| Infrared soldering condition | 260°C for 10 seconds |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse voltage test condition | VR = 5V |
| Luminous intensity test condition | IF = 20mA |
