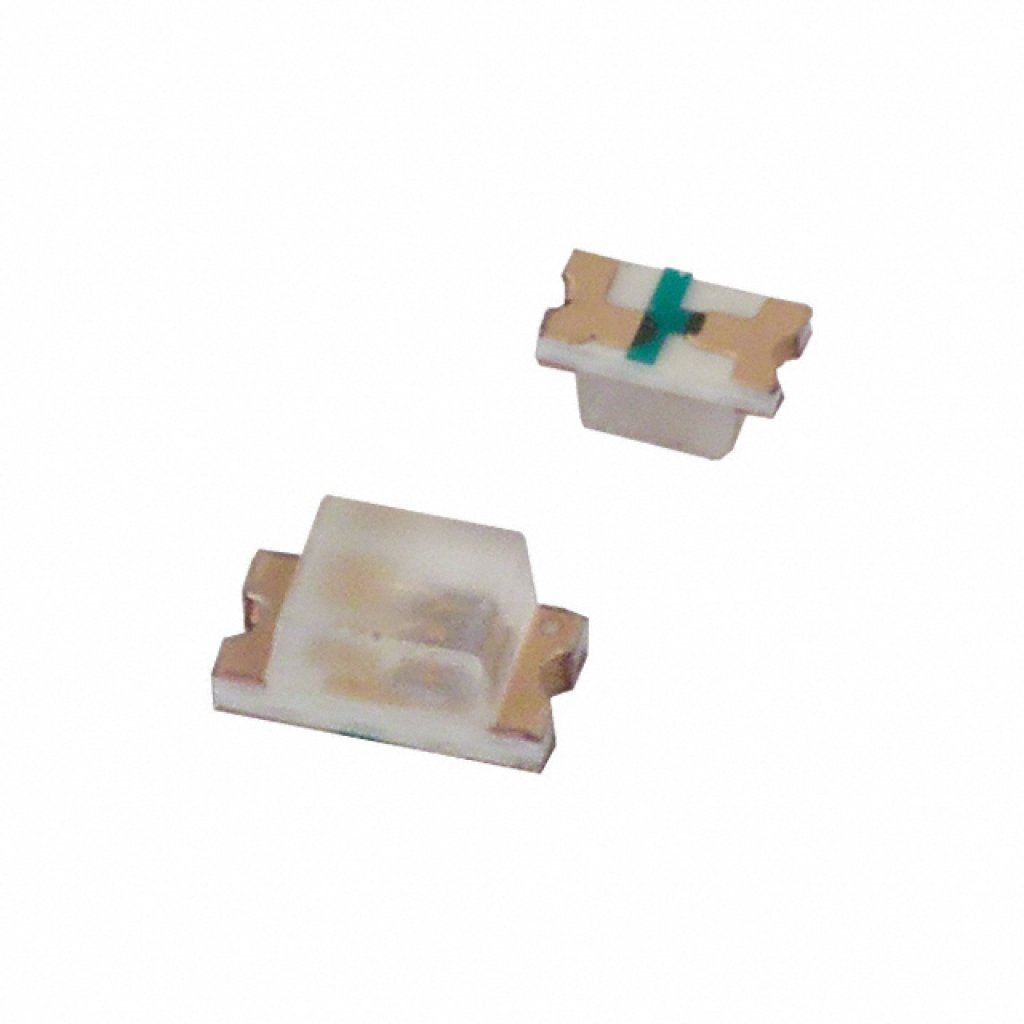

Светодиод smd 1,6х0,8мм/желтый/589нм/28-180мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
10 047 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:10 047 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 546 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,27 |
| от 618 | 1,07 |
| от 1 236 | 0,93 |
| от 2 472 | 0,83 |
| от 4 000 | 0,76 |
Описание
Светодиод SMD от LITEON в миниатюрном корпусе 0603 (1,6×0,8 мм) с жёлтым свечением на длине волны 589 нм. Обеспечивает яркость от 28 до 180 мкд при угле обзора 130°. Прозрачная линза делает его подходящим для индикации в бытовой электронике и портативных устройствах.
Технические характеристики
| Цвет | Жёлтый |
| Корпус | 0603 |
| Cleaning | Use ethyl alcohol or isopropyl alcohol at normal temperature for less than one minute |
| Тип монтажа | SMD |
| Упаковка | 8mm tape on 7" diameter reel, 3000 pieces per reel, minimum 500 pcs for remainders |
| Размеры | 1.6mm x 0.8mm x 0.8mm (tolerance ±0.10mm) |
| Цвет линзы | Water Clear |
| Описание | SMD LED, yellow, 1.6x0.8mm |
| Esd caution | Static electricity and surge damage LED; use wrist band or anti-electrostatic glove, proper grounding |
| Артикул | LTST-C190KSKT |
| Материал чипа | AlInGaP |
| Угол обзора | 130 deg |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.80 - 2.40V (at 20mA) |
| Обратный ток | 10μA (at VR=5V) |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Сила света | 28.0 - 180.0 mcd (at 20mA) |
| Условия хранения | Sealed: ≤30°C, ≤90%RH, use within one year; Opened: ≤30°C, ≤60%RH, IR-reflow within one week; if stored >1 week, bake at 60°C for at least 20 hours |
| Доминирующая длина волны | 584.5 - 597.0 nm |
| Forward voltage bins | F2: 1.80 - 2.10V; F3: 2.10 - 2.40V |
| Макс. прямой ток | 80mA (1/10 duty cycle, 0.1ms pulse width) |
| Примечание | t=0,8mm |
| Luminous intensity bins | N: 28.0 - 45.0 mcd; P: 45.0 - 71.0 mcd; Q: 71.0 - 112.0 mcd; R: 112.0 - 180.0 mcd |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dominant wavelength bins | H: 584.5 - 587.0 nm; J: 587.0 - 589.5 nm; K: 589.5 - 592.0 nm; L: 592.0 - 594.5 nm; M: 594.5 - 597.0 nm |
| Пиковая длина волны | 588nm |
| Полуширина спектр. линии | 15nm |
| Suggested reflow profile | Pb Free process, peak 260°C max (one time only), soldering time 10 sec max (max two times) |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -30°C to +85°C |
| Infrared soldering condition | 260°C for 10 seconds |
| Описание (англ.) | SMD-LED Yellow 28-180mcd 130° 0603 |
