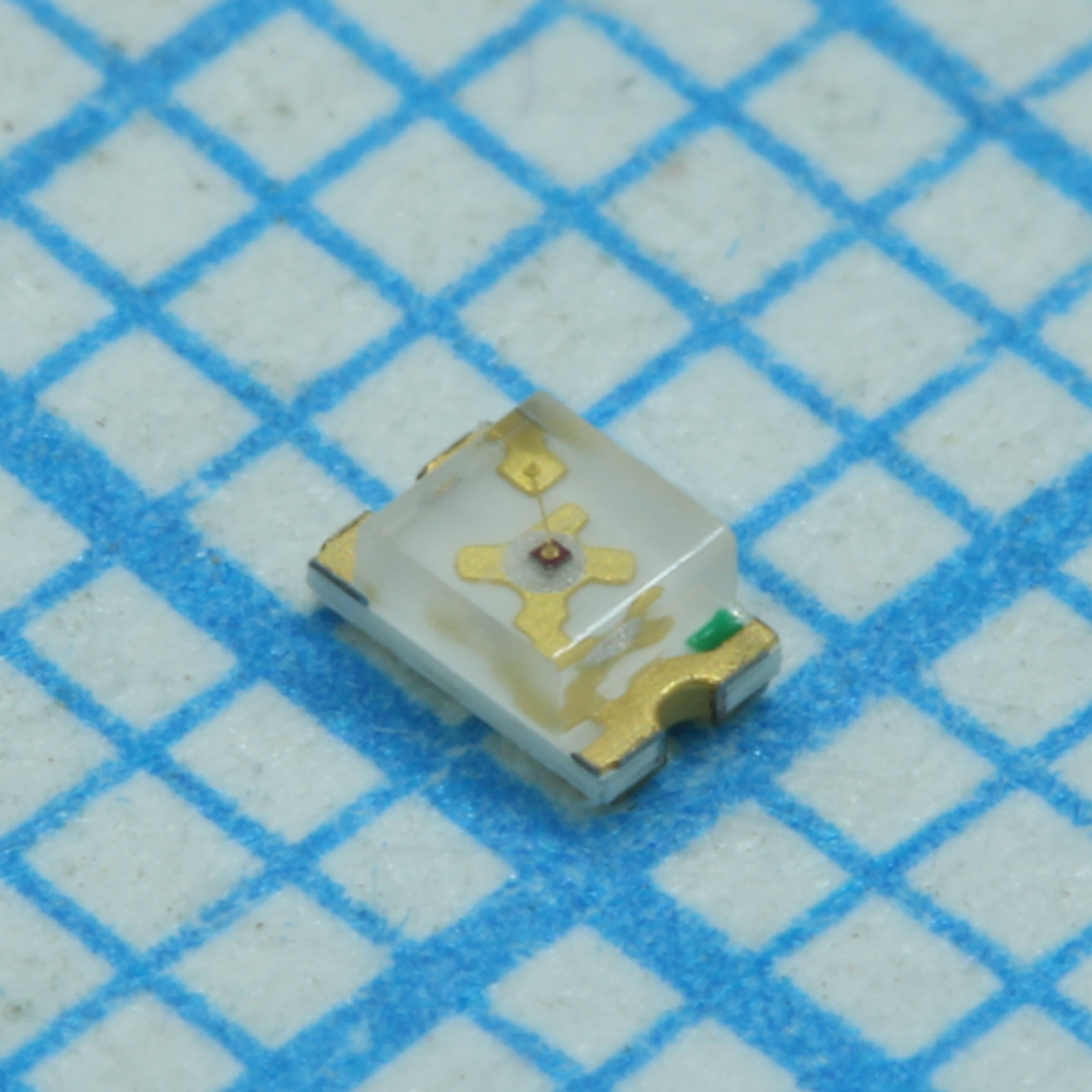

Светодиод SMD LTST-C171KGKT
У поставщика
У поставщиков
2 478 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 2,04 |
| от 1 000 | 1,92 |
| от 3 000 | 1,80 |
| от 6 000 | 1,68 |
Цены поставщиков
Склад 13
В наличии:2 478 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 192 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,62 |
| от 482 | 3,01 |
| от 963 | 2,51 |
| от 1 925 | 2,14 |
| от 6 000 | 1,91 |
Описание
Светодиод SMD LTST-C171KGKT производства LITEON. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа и излучает яркий зелёный свет. Отличается низким энергопотреблением и высокой светоотдачей, что делает его подходящим для индикации в портативной электронике, бытовой технике и промышленных панелях управления.
Технические характеристики
| Цвет | Зелёный |
| Корпус | Chip LED, super thin 0.80H mm |
| Cleaning | Use ethyl alcohol or isopropyl alcohol at normal temperature for less than one minute |
| Тип монтажа | SMD |
| Bin codes | Прямое напряжение: Bin: 4; Max: 2.00V; Min: 1.90V, Bin: 5; Max: 2.10V; Min: 2.00V, Bin: 6; Max: 2.20V; Min: 2.10V, Bin: 7; Max: 2.30V; Min: 2.20V, Bin: 8; Max: 2.40V; Min: 2.30V; Сила света: Bin: M; Max: 28.0 mcd; Min: 18.0 mcd, Bin: N; Max: 45.0 mcd; Min: 28.0 mcd, Bin: P; Max: 71.0 mcd; Min: 45.0 mcd; Доминирующая длина волны: Bin: C; Max: 570.5 nm; Min: 567.5 nm, Bin: D; Max: 573.5 nm; Min: 570.5 nm, Bin: E; Max: 576.5 nm; Min: 573.5 nm |
| Упаковка | 8mm tape on 7" diameter reels, 3000 pieces per reel |
| Размеры | 0.80 mm height (package dimensions not fully specified) |
| Цвет линзы | Water Clear |
| Ёмкость | 40 pF @ f=1MHz |
| Описание | SMD LED, Green, AlInGaP, Water Clear |
| Артикул | LTST-C171KGKT |
| Green product | Да |
| Угол обзора | 130 deg |
| Соотв. RoHS | Да |
| Esd precautions | Use conductive wrist band, anti-electrostatic glove, proper grounding, ion blower |
| Прямое напряжение | Min: 2.0V; Typ: 2.4V; Test condition: IF=20mA |
| Обратный ток | 10 μA @ VR=5V |
| Обратное напряжение | 5V |
| Source material | AlInGaP |
| Reliability test | Operation life: 1000 hours @20mA under room temperature; High temperature high humidity storage: 240 hours at 65±5°C, RH 90-95% |
| Описание | Single Colour LEDs Green Clear 571nm |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Сила света | Min: 18.0 mcd; Typ: 35.0 mcd; Test condition: IF=20mA |
| Условия хранения | ≤30°C, ≤70% RH; if out of original packaging >1 week, bake at 60°C for at least 24 hours before soldering |
| Доминирующая длина волны | 571 nm |
| Макс. прямой ток | 80mA (1/10 duty cycle, 0.1ms pulse width) |
| Усл. пайки | Soldering iron: Температура: 300°C max; Время пайки: 3 sec max; Wave soldering: Pre heat: 100°C max; Solder wave: 260°C max; Pre heat time: 60 sec max; Время пайки: 10 sec max; Оплавление пайки: Pre heat: 120~150°C; Pre heat time: 120 sec max; Время пайки: 10 sec max; Peak temperature: 270°C max |
| Derating linear from 50C | 0.4mA/°C |
| Пиковая длина волны | 574 nm |
| Полуширина спектр. линии | 15 nm |
| Wave soldering condition | 260°C for 5 seconds |
| Диап. темп. хр. | -55°C to +85°C |
| Диап. раб. темп. | -55°C to +85°C |
| Infrared soldering condition | 260°C for 5 seconds |
| Vapor phase soldering condition | 215°C for 3 minutes |
| Тип | светодиод |
