Документация

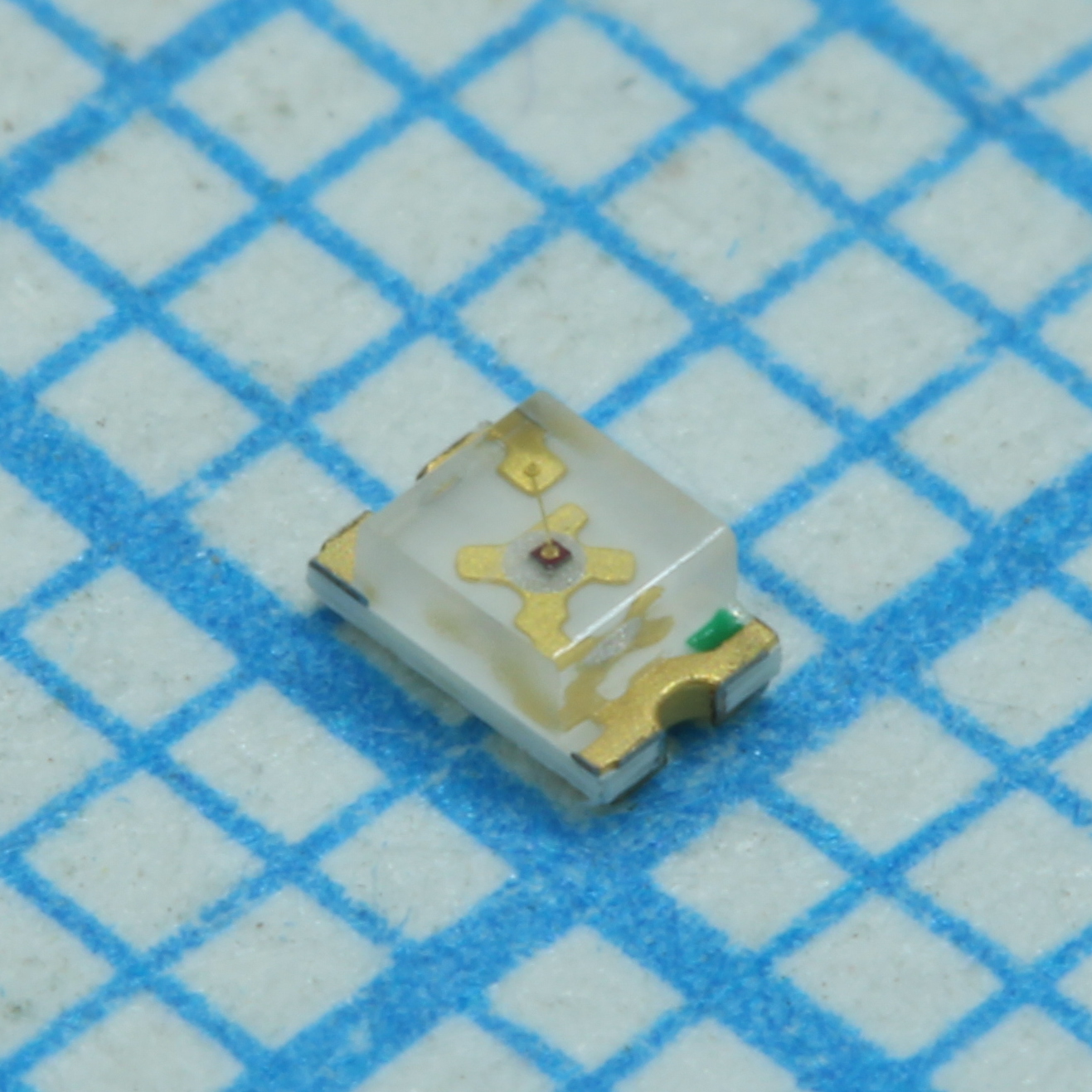

Светодиод smd 2х1,25мм/желтый/588нм/6-30мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
5 875 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 875 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 286 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,43 |
| от 367 | 2,12 |
| от 734 | 1,86 |
| от 1 467 | 1,67 |
| от 3 000 | 1,54 |
Описание
Светодиод SMD от LITEON в миниатюрном корпусе 0805 высотой всего 1,1 мм. Излучает жёлтый свет с длиной волны 588 нм, яркость от 6 до 30 мкд, угол обзора 130°. Подходит для индикации в компактных устройствах и бытовой электронике.
Технические характеристики
| Корпус | 0805 |
| Тип монтажа | SMD |
| Tape spec | ANSI/EIA 481-1-A-1994 |
| Bin code m | 18.0-28.0mcd |
| Bin code n | 28.0-45.0mcd |
| Bin code p | 45.0-71.0mcd |
| Bin code q | 71.0-112.0mcd |
| Bin code r | 112.0-180.0mcd |
| Цвет линзы | Water Clear |
| Ёмкость | 40pF |
| Описание | SMD LED, Water Clear, AlInGaP Yellow |
| Артикул | LTST-C170KYKT |
| Source color | Жёлтый |
| Bin tolerance | +/-15% |
| Диаметр катушки | 7 inch |
| Pieces per reel | 3000 |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Доминирующая длина волны | 592nm |
| Мин. прямое напряжение | 2.0V |
| Типовое прямое напряжение | 2.4V |
| Reflow preheat temp | 120-150°C |
| Макс. обратный ток | 10μA |
| Min packing quantity | 500 pcs |
| Макс. прямой ток | 80mA |
| Reflow peak temp max | 240°C |
| Макс. влажн. хр. | 70% RH |
| Wave solder time max | 10 sec |
| Примечание | t=1,1mm |
| Esd vf good threshold | >1.4V@0.1mA for AlInGaP |
| Мин. сила света | 18.0mcd |
| Типовая сила света | 50.0mcd |
| Reliability temp cycle | 105°C ~ 25°C ~ -55°C ~ 25°C, 30 cycles |
| Reflow preheat time max | 120 sec |
| Soldering iron temp max | 300°C |
| Soldering iron time max | 3 sec |
| Макс. темп. хр. | 30°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating linear from 50c | 0.4mA/°C |
| Пиковая длина волны | 595nm |
| Полуширина спектр. линии | 16nm |
| Wave soldering condition | 260°C For 5 Seconds |
| Reflow soldering time max | 10 sec |
| Диап. темп. хр. | -55°C to +85°C |
| Viewing angle 2theta half | 130deg |
| Wave solder wave temp max | 260°C |
| Capacitance test condition | VF = 0, f = 1MHz |
| Диап. раб. темп. | -55°C to +85°C |
| Infrared soldering condition | 260°C For 5 Seconds |
| Reliability low temp storage | Ta=-55±5°C |
| Wave solder preheat temp max | 100°C |
| Wave solder preheat time max | 60 sec |
| Описание (англ.) | LED Uni-Color Yellow 585nm 2-Pin SMD T/R |
| Max consecutive missing lamps | 2 |
| Reliability high temp storage | Ta=105±5°C |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reliability high temp humidity | Ta=65±5°C, RH=90-95% |
| Reverse current test condition | VR = 5V |
| Vapor phase soldering condition | 215°C For 3 Minutes |
| Luminous intensity test condition | IF = 20mA |
| Reliability operation life test time | 1000HRS |
| Reliability low temp storage test time | 1000HRS |
| Reliability high temp storage test time | 1000HRS |
| Reliability operation life test current | 20mA |
| Reliability high temp humidity test time | 240HRS±2HRS |
