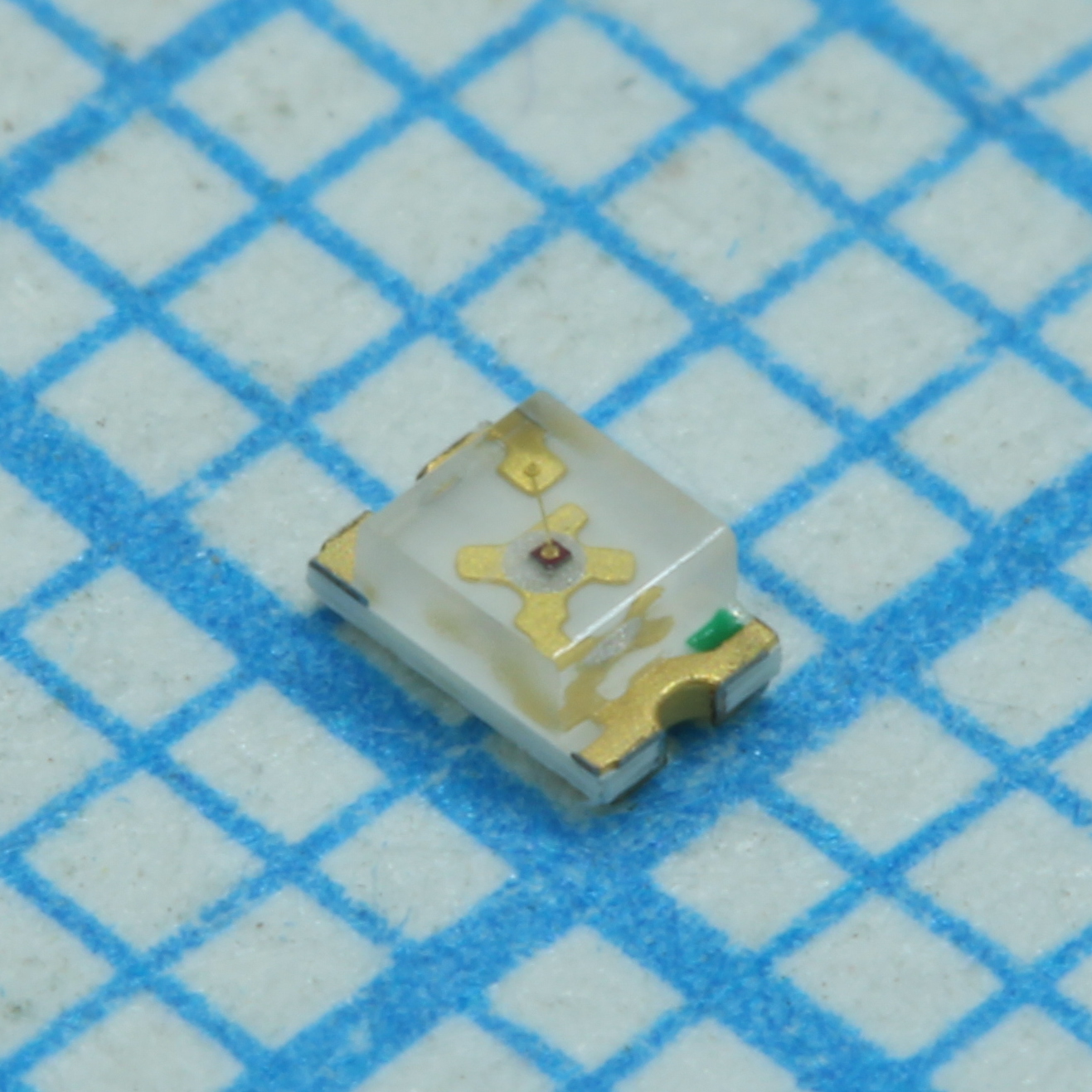

Светодиод smd 2х1,25мм/желтый/591нм/28-112мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
1 070 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 070 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 210 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,29 |
| от 520 | 2,73 |
| от 1 039 | 2,25 |
| от 2 078 | 1,91 |
| от 6 000 | 1,70 |
Описание
Светодиод SMD желтого цвета свечения от LITEON. Корпус 2х1,25 мм, угол обзора 130°, прозрачная линза. Рабочий ток до 30 мА, прямое напряжение 1,8–2,4 В. Подходит для индикации в бытовой электронике и промышленных панелях управления.
Технические характеристики
| Корпус | SMD LED |
| Cleaning | Use isopropyl alcohol or ethyl alcohol for less than 1 minute |
| Тип монтажа | SMD |
| Binning iv | N (28.0-45.0mcd), P (45.0-71.0mcd), Q (71.0-112.0mcd) @20mA |
| Binning vf | 3 (1.80-1.90V), 4 (1.90-2.00V), 5 (2.00-2.10V), 6 (2.10-2.20V), 7 (2.20-2.30V), 8 (2.30-2.40V) @20mA |
| Размеры | 2x1.25mm |
| Binning hue | J (587.0-589.5nm), K (589.5-592.0nm), L (592.0-594.5nm) @20mA |
| Описание | SMD LED, yellow, AlInGaP, water clear lens |
| Артикул | LTST-C170KSKT |
| Тип упаковки | 8mm tape on 7" diameter reel |
| Угол обзора | 130° |
| Профиль оплавления | Preheat 150-200°C, 120s max; Peak 260°C max; Soldering time 10s max (max two times) |
| Соотв. RoHS | Да |
| Обратное напряжение | 5V |
| Рассеиваемая мощность | 75mW |
| Кол-во на катушке | 3000 |
| Постоянный прямой ток | 30mA |
| Макс. прямое напряжение | 2.40V |
| Мин. прямое напряжение | 1.80V |
| Макс. обратный ток | 10μA |
| Условия пайки | 260°C for 10 seconds (IR reflow) |
| Макс. прямой ток | 80mA (1/10 duty cycle, 0.1ms pulse) |
| Макс. сила света | 112.0mcd |
| Мин. сила света | 28.0mcd |
| Доминирующая длина волны макс. | 594.5nm |
| Доминирующая длина волны мин. | 587.0nm |
| Пиковая длина волны | 588nm |
| Полуширина спектр. линии | 15nm |
| Storage condition opened | 30°C or less, 60%RH, use within 672hrs |
| Storage condition sealed | 30°C or less, 90%RH or less, 1 year |
| Диап. темп. хр. | -55°C to +85°C |
| Диап. раб. темп. | -55°C to +85°C |
| Условия измерения прямого напряжения | IF=20mA |
| Reverse current test condition | VR=5V |
| Luminous intensity test condition | IF=20mA |
