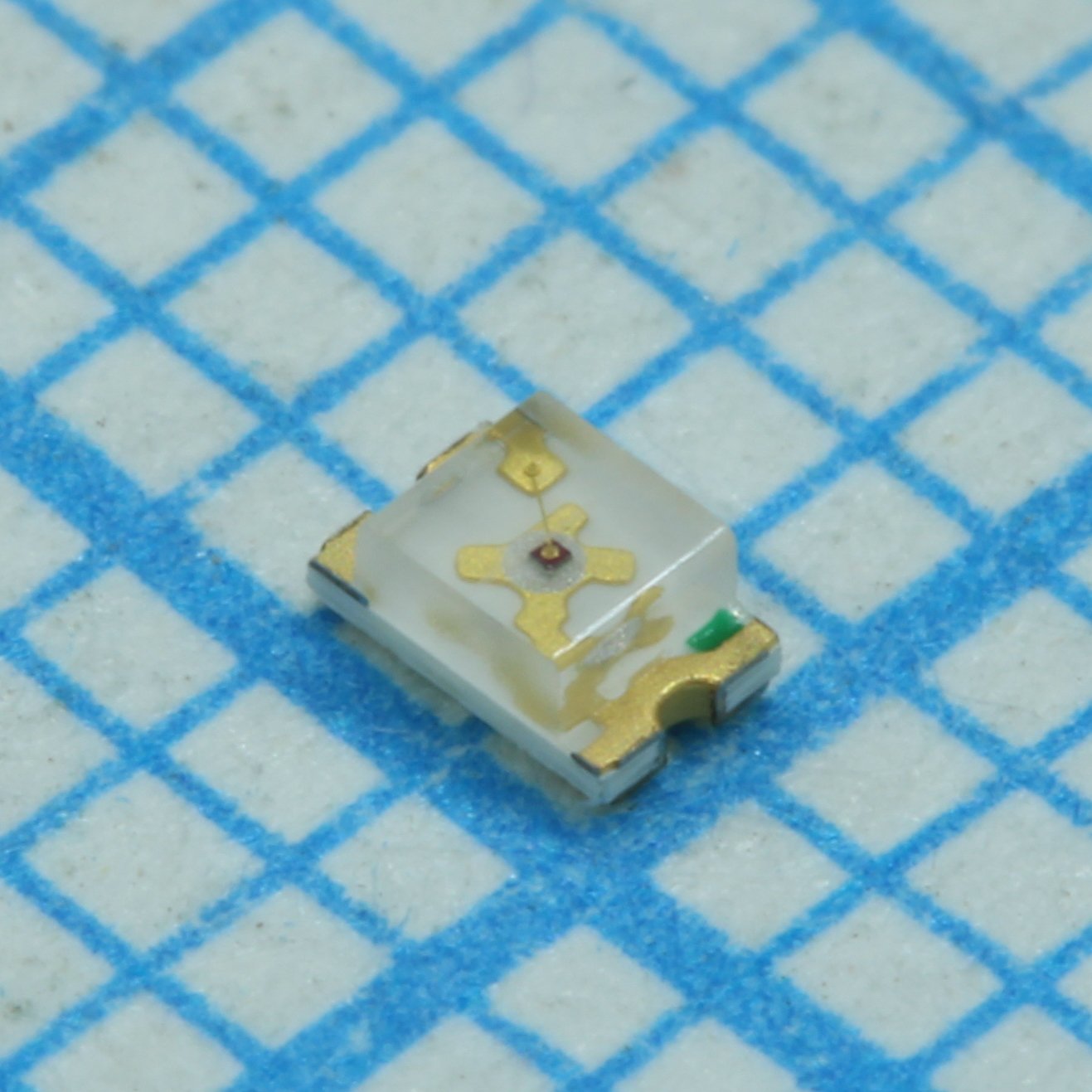

Светодиод SMD LTST-C170GKT
У поставщика
У поставщиков
1 608 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 608 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 218 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,19 |
| от 292 | 2,82 |
| от 584 | 2,50 |
| от 1 168 | 2,24 |
| от 3 000 | 2,07 |
Описание
Светодиод SMD LTST-C170GKT от LITEON — это миниатюрный чип-светодиод зеленого свечения. Компонент выполнен в стандартном корпусе для поверхностного монтажа, что обеспечивает удобство автоматизированной установки. Применяется в качестве индикатора в портативной электронике, бытовой технике и панелях управления.
Технические характеристики
| Цвет | Зелёный |
| Корпус | EIA STD SMD package (0603) |
| Cleaning | Ethyl alcohol or isopropyl alcohol at normal temperature for less than one minute |
| Тип монтажа | SMD |
| Цвет | Зеленый |
| Bin ranks | Vf bins: 4: 1.9-2.0V; 5: 2.0-2.1V; 6: 2.1-2.2V; 7: 2.2-2.3V; 8: 2.3-2.4V; Luminous intensity bins: M: 18-28 mcd; N: 28-45 mcd; P: 45-71 mcd; Dominant wavelength bins: C: 567.5-570.5 nm; D: 570.5-573.5 nm; E: 573.5-576.5 nm |
| Упаковка | 8mm tape on 7" diameter reel, 3000 pieces/reel; min remainder 500 pieces |
| Соответствие | RoHS |
| Размеры | 1.6mm x 0.8mm x 0.8mm |
| Цвет линзы | Water clear |
| Описание | Ultra bright AlInGaP SMD chip LED, green, water clear lens |
| Артикул | LTST-C170KGKT |
| Производитель | Lite-On Technology Corp. |
| Угол обзора | 130 deg |
| Прямое напряжение | 1.9V to 2.4V at 20mA |
| Обратный ток | 10 μA max at VR=5V |
| Обратное напряжение | 5 V |
| Пиковая длина волны | 574 nm |
| Рассеиваемая мощность | 75 mW |
| Постоянный прямой ток | 30 mA |
| Сила света | 18 mcd to 71 mcd (typ 35 mcd at 20mA) |
| Условия хранения | Sealed: ≤30°C / ≤90%RH, use within 1 year; Opened: ≤30°C / ≤70%RH; bake 60°C for at least 20h if stored >672h |
| Условия пайки | Infrared soldering 260°C for 10s; reflow peak 260°C max, soldering time 10s max (max two times); soldering iron 300°C max, 3s max |
| Темп. хранения | -55°C to +85°C |
| Доминирующая длина волны | 567.5-576.5 nm |
| Прямой ток | 20 мА |
| Тестовый прямой ток | 20 mA |
| Макс. прямой ток | 80 mA (1/10 duty cycle, 0.1ms pulse width) |
| Раб. температура | -55°C to +85°C |
| Полуширина спектр. линии | 15 nm |
| Уровень чувствительности к влаге | MSL 2a (IR reflow within 672h after opening) |
| Прямое напряжение | 2.1 В |
