Светодиод smd 2х1,25мм/красный/638нм/20-100мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
6 211 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 211 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 278 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,48 |
| от 390 | 2,16 |
| от 780 | 1,90 |
| от 1 559 | 1,69 |
| от 3 000 | 1,56 |
Описание

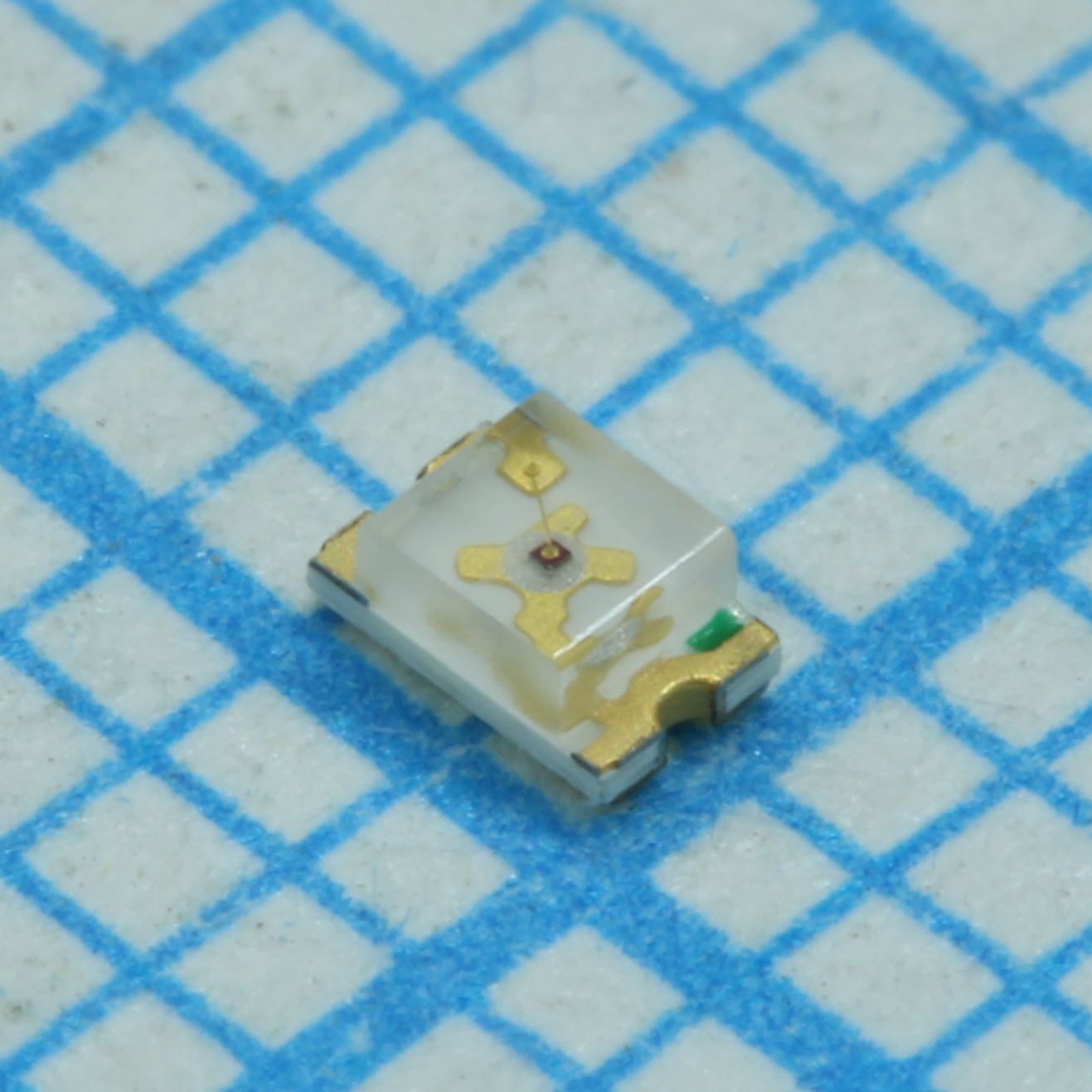

Светодиод SMD красного цвета от LITEON. Выполнен в компактном корпусе 0805 (2х1,25 мм) с прозрачной линзой, угол свечения 130°. Работает при длине волны 638 нм, яркость от 20 до 100 мкд. Подходит для индикации в бытовой электронике и портативных устройствах.
Технические характеристики
| Кол-во выводов | 2 |
| Цвет линзы | Water Clear |
| Ёмкость | 40 pF |
| Артикул | LTST-C170KAKT |
| Тип упаковки | EIA STD package |
| Source color | Red Orange |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Количество в катушке | 3000 pieces per 7 inch reel |
| Угол обзора | 130 deg |
| Профиль оплавления | Suggested IR reflow profiles for normal and Pb-free processes (see datasheet) |
| Esd precautions | Use conductive wrist band, anti-electrostatic glove, proper grounding, ion blower |
| Обратное напряжение | 5 V |
| Cleaning solvents | ethyl alcohol or isopropyl alcohol at normal temperature for less than one minute |
| Рассеиваемая мощность | 75 mW |
| Постоянный прямой ток | 30 mA |
| Размеры упаковки | 2.0 mm x 1.25 mm x 1.1 mm (typical, refer to drawing) |
| Условия хранения | temperature ≤30°C, relative humidity ≤70% |
| Доминирующая длина волны | 615 nm |
| Макс. прямое напряжение | 2.4 V |
| Типовое прямое напряжение | 2.0 V |
| Макс. обратный ток | 10 μA |
| Макс. прямой ток | 80 mA |
| Примечание | t=1,1mm |
| Макс. сила света | Not specified (see bin codes up to 180.0 mcd) |
| Мин. сила света | 18.0 mcd |
| Типовая сила света | 54.0 mcd |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating linear from 50c | 0.4 mA/°C |
| Пиковая длина волны | 621 nm |
| Полуширина спектр. линии | 18 nm |
| Wave soldering condition | 260°C for 5 seconds |
| Диап. темп. хр. | -55°C to +85°C |
| Minimum packaging quantity | 500 pcs for remainders |
| Усл. изм. емк. | f = 1 MHz |
| Диап. раб. темп. | -55°C to +85°C |
| Infrared soldering condition | 260°C for 5 seconds |
| Описание (англ.) | LED Uni-Color Red 638nm 2-Pin Smd T/R |
| Test condition forward voltage | IF = 20 mA |
| Vapor phase soldering condition | 215°C for 3 minutes |
| Test condition luminous intensity | IF = 20 mA |
