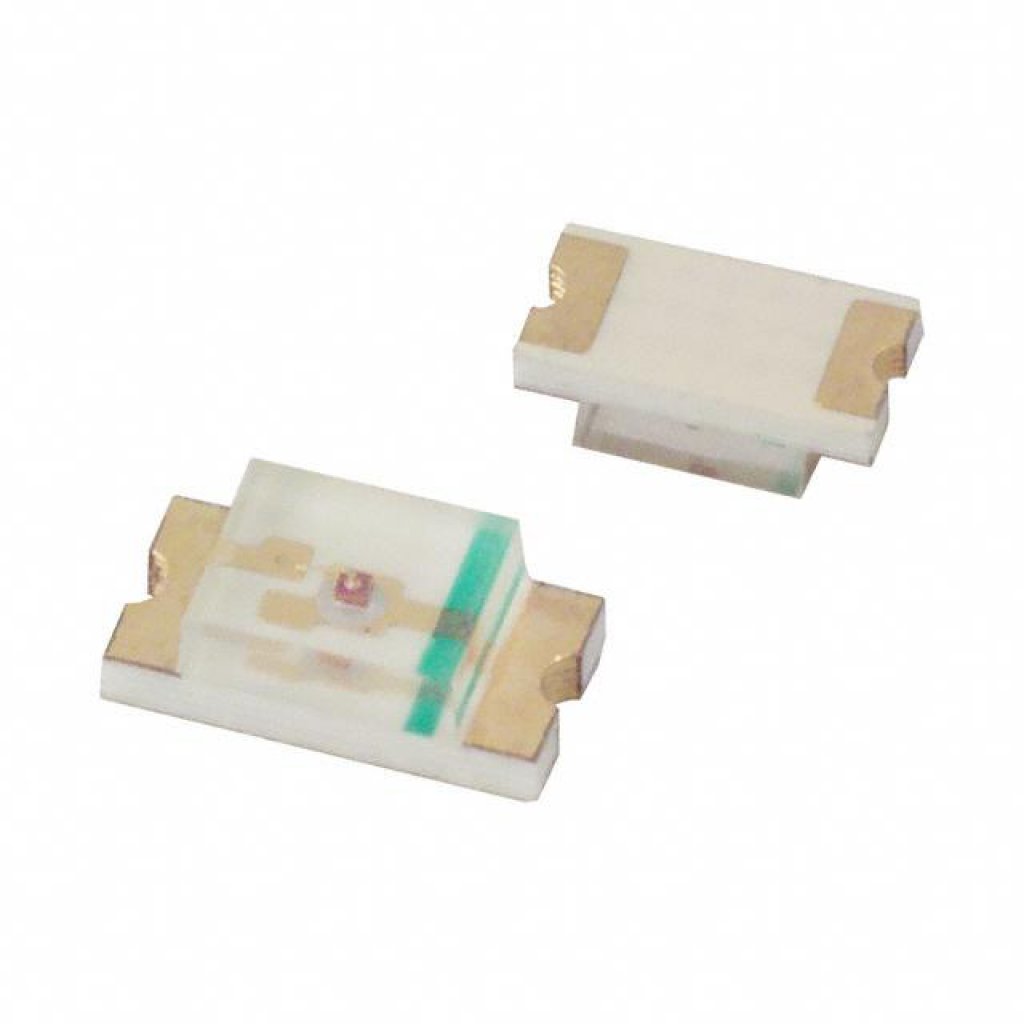

Светодиод smd 3,2х1,6мм/желтый/595нм/18-180мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
180 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:180 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 248 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,78 |
| от 125 | 2,45 |
| от 195 | 2,17 |
| от 390 | 1,99 |
| от 780 | 1,86 |
Описание
Светодиод SMD от LITEON в миниатюрном корпусе 1206 (3,2×1,6 мм). Излучает жёлтый свет с длиной волны 595 нм, сила света от 18 до 180 мкд, угол обзора 130°. Прозрачная линза обеспечивает яркое свечение. Подходит для индикации в бытовой электронике, панелях управления и портативных устройствах.
Технические характеристики
| Тип | SMD LED |
| Корпус | SMD |
| Cleaning | ethyl alcohol or isopropyl alcohol at normal temperature for less than one minute |
| Тип монтажа | SMD |
| Цвет линзы | water clear |
| Ёмкость | 40pF @1MHz |
| Артикул | LTST-C150KYKT |
| Корпус | 1206 |
| Тип упаковки | EIA STD package |
| Лента и катушка | 8mm tape, 7 inch diameter reel, 3000 pieces per reel |
| Угол обзора | 130deg |
| Цвет излучения | Жёлтый |
| Soldering iron | 300°C max, 3s max |
| Wave soldering | Preheat 100°C max, 60s max; solder wave 260°C max; soldering time 10s max |
| Прямое напряжение | 2.0V typ, 2.4V max @20mA |
| Пиковая длина волны | 595nm |
| Обратный ток | 10uA @5V |
| Обратное напряжение | 5V |
| Оплавление пайки | Preheat 120-150°C, 120s max; peak 240°C max; soldering time 10s max |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Сила света | 18-180 mcd @20mA |
| Размеры упаковки | 3.2mm x 1.6mm |
| Доминирующая длина волны | 587-602nm |
| Макс. прямой ток | 80mA (1/10 duty cycle, 0.1ms pulse width) |
| Luminous intensity bins | M: 18-28mcd; N: 28-45mcd; P: 45-71mcd; Q: 71-112mcd; R: 112-180mcd |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating linear from 25c | 0.4mA/°C |
| Minimum packing quantity | 500 pcs for remainders |
| Полуширина спектр. линии | 16nm |
| Wave soldering condition | 260°C for 5 seconds |
| Допуск прямого напр. | ±0.1V |
| Диап. темп. хр. | -55°C to +85°C |
| Capacitance test frequency | 1MHz |
| Диап. раб. темп. | -55°C to +85°C |
| Infrared soldering condition | 260°C for 5 seconds |
| Описание (англ.) | LED Uni-Color Yellow 595nm 2-Pin SMD T/R |
| Dominant wavelength tolerance | ±1nm |
| Vapor phase soldering condition | 215°C for 3 minutes |
