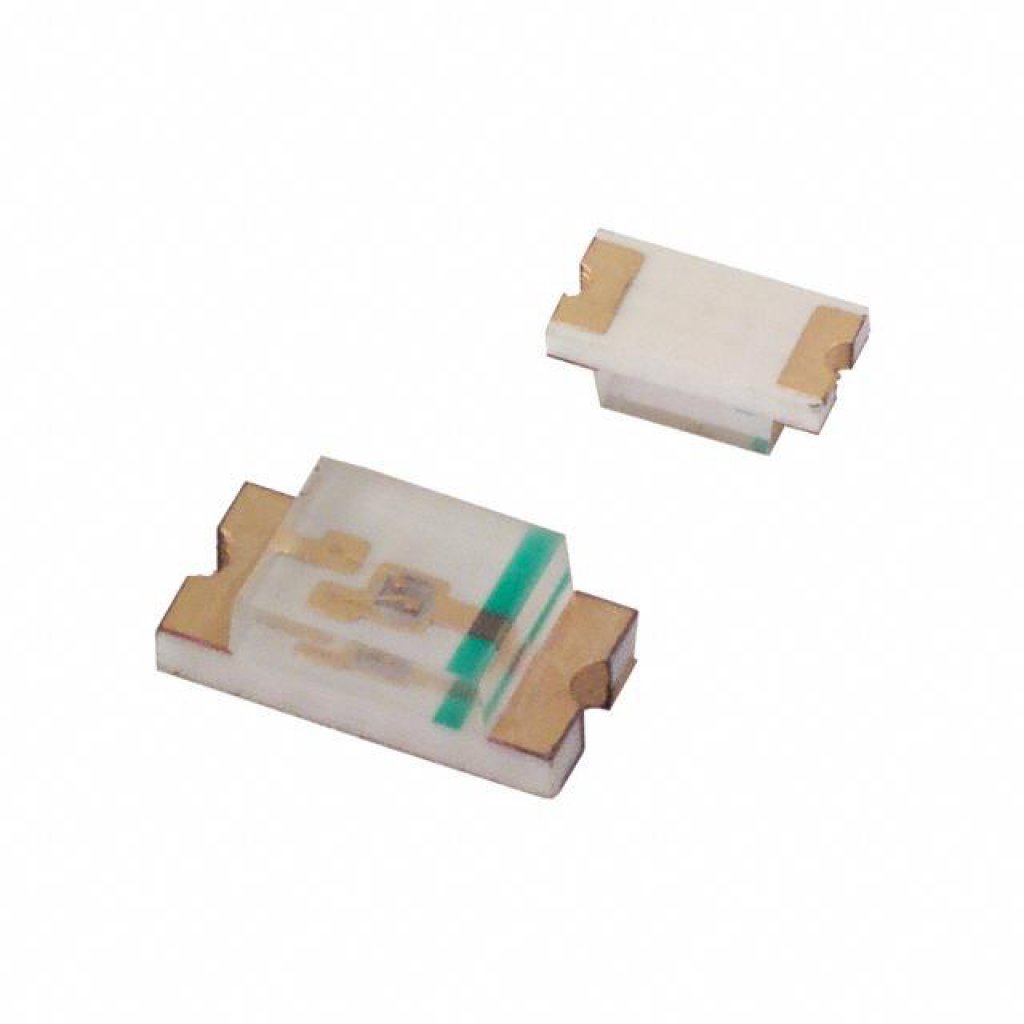

Светодиод smd 3,2х1,6мм/красный/631нм/18-54мкд/прозрачный/130°
У поставщика
ПроизводительLITEON
У поставщиков
6 764 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 764 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 214 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,24 |
| от 532 | 2,68 |
| от 1 064 | 2,22 |
| от 2 127 | 1,87 |
| от 6 000 | 1,67 |
Описание
Светодиод SMD от LITEON в компактном корпусе 1206 (3,2х1,6 мм). Излучает красный свет с длиной волны 631 нм, сила света от 18 до 54 мкд, угол обзора 130°. Прозрачная линза обеспечивает яркое свечение. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| Lens | Water Clear |
| RoHS | Да |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Bin code m | 18.0-28.0mcd |
| Bin code n | 28.0-45.0mcd |
| Bin code p | 45.0-71.0mcd |
| Bin code q | 71.0-112.0mcd |
| Bin code r | 112.0-180.0mcd |
| Ширина ленты | 8mm |
| Описание | SMD LED, Water Clear, AlInGaP Red |
| Артикул | LTST-C150KRKT |
| Source color | AlInGaP Red |
| Bin tolerance | +/-15% |
| Cleaning time | less than 1 minute |
| Диаметр катушки | 7 inch |
| Количество в катушке | 3000 pieces |
| Esd precaution | Use wrist band or anti-electrostatic glove, proper grounding |
| Обратное напряжение | 5V |
| Усл. сушки | 60°C for at least 20 hours |
| Растворитель | isopropyl alcohol or ethyl alcohol |
| Рассеиваемая мощность | 62.5mW |
| Постоянный прямой ток | 25mA |
| Мин. прямое напряжение | 2.0V |
| Типовое прямое напряжение | 2.4V |
| Reflow preheat time | 120 sec. Max. |
| Макс. обратный ток | 10µA |
| Soldering iron time | 3 sec. Max. |
| Min packing quantity | 500 pcs |
| Макс. прямой ток | 50mA |
| Время оплавления | 10 sec. Max. (Max. two times) |
| Мин. сила света | 18.0mcd |
| Типовая сила света | 54.0mcd |
| Доминирующая длина волны макс. | 638nm |
| Доминирующая длина волны мин. | 624nm |
| Пиковая темп. оплавления | 260°C Max. |
| Storage humidity opened | 60%RH Max. |
| Storage humidity sealed | 90%RH or less |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Пиковая длина волны | 639nm |
| Полуширина спектр. линии | 20nm |
| Диап. темп. хр. | -40°C to +85°C |
| Viewing angle 2theta half | 130deg |
| Reflow preheat temperature | 150-200°C |
| Soldering iron temperature | 300°C Max. |
| Storage temperature opened | 30°C Max. |
| Storage temperature sealed | 30°C or less |
| Диап. раб. темп. | -30°C to +85°C |
| Infrared soldering condition | 260°C for 10 seconds |
| Описание (англ.) | LED RED CLEAR 1206 SMD |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR = 5V |
| Storage out of package duration | 1 week |
| Luminous intensity test condition | IF = 20mA |
