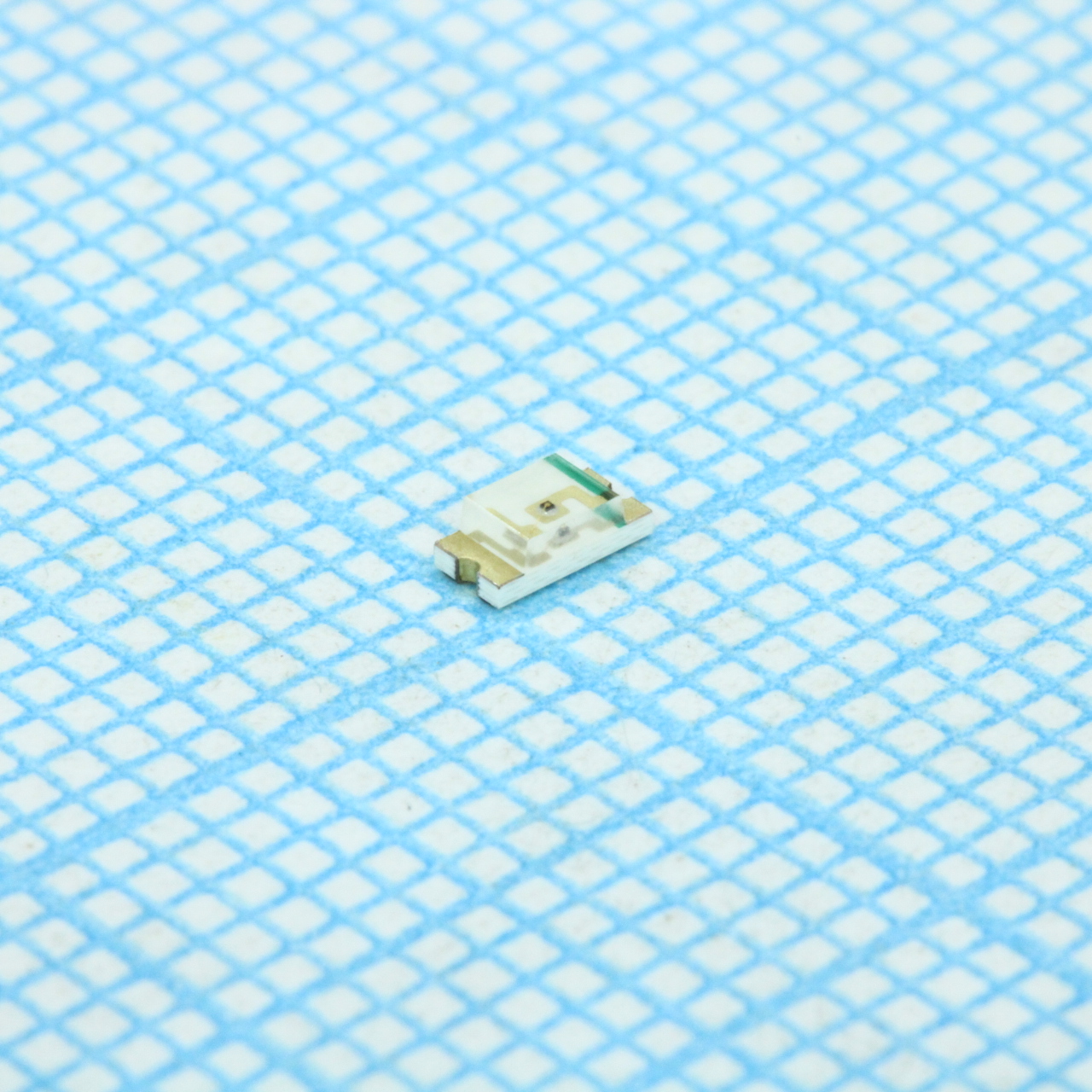

Светодиод SMD LTST-C150KGKT
У поставщика
У поставщиков
2 853 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 2,21 |
| от 1 000 | 2,08 |
| от 3 000 | 1,95 |
| от 6 000 | 1,82 |
Цены поставщиков
Склад 13
В наличии:2 853 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 190 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,66 |
| от 478 | 3,04 |
| от 956 | 2,53 |
| от 1 911 | 2,15 |
| от 6 000 | 1,93 |
Описание
Светодиод SMD LTST-C150KGKT производства LITEON. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа, излучает яркий зеленый свет. Отличается низким энергопотреблением и стабильной яркостью, что делает его подходящим для индикации, подсветки клавиатур и портативной электроники.
Технические характеристики
| Корпус | SMD |
| Тип монтажа | SMD |
| Тип линзы | Water Clear |
| Ёмкость | 40pF |
| Описание | SMD LED, Ultra bright AlInGaP Green, Water Clear Lens |
| Артикул | LTST-C150KGKT |
| Source color | AlInGaP Green |
| Диаметр катушки | 7 inch |
| Tape standard | ANSI/EIA 481-1-A-1994 |
| Pieces per reel | 3000 |
| Обратное напряжение | 5V |
| Описание | Single Colour LEDs Green Clear 571nm |
| Рассеиваемая мощность | 75mW |
| Постоянный прямой ток | 30mA |
| Доминирующая длина волны | 571nm |
| Типовое прямое напряжение | 2.0V |
| Макс. обратный ток | 10μA |
| Макс. прямой ток | 80mA |
| Макс. влажн. хр. | 70% RH |
| Esd vf good threshold | >1.4V @ 0.1mA for AlInGaP product |
| Forward voltage bin 4 | 1.90V to 2.00V |
| Forward voltage bin 5 | 2.00V to 2.10V |
| Forward voltage bin 6 | 2.10V to 2.20V |
| Forward voltage bin 7 | 2.20V to 2.30V |
| Forward voltage bin 8 | 2.30V to 2.40V |
| Макс. сила света | 71.0mcd |
| Мин. сила света | 18.0mcd |
| Reflow preheat time max | 120 sec |
| Soldering iron time max | 3 sec |
| Макс. темп. хр. | 30°C |
| Wave soldering time max | 10 sec |
| Derating linear from 50c | 0.4mA/°C |
| Luminous intensity bin M | 18.0mcd to 28.0mcd |
| Luminous intensity bin N | 28.0mcd to 45.0mcd |
| Luminous intensity bin P | 45.0mcd to 71.0mcd |
| Minimum packing quantity | 500 pcs |
| Пиковая длина волны | 574nm |
| Полуширина спектр. линии | 15nm |
| Wave soldering condition | 260°C for 5 seconds |
| Dominant wavelength bin C | 567.5nm to 570.5nm |
| Dominant wavelength bin D | 570.5nm to 573.5nm |
| Dominant wavelength bin E | 573.5nm to 576.5nm |
| Reflow soldering time max | 10 sec |
| Диап. темп. хр. | -55°C to +85°C |
| Viewing angle 2theta half | 130deg |
| Capacitance test condition | VF = 0, f = 1MHz |
| Reflow preheat temperature | 120°C to 150°C |
| Диап. раб. темп. | -55°C to +85°C |
| Reflow peak temperature max | 240°C |
| Infrared soldering condition | 260°C for 5 seconds |
| Forward voltage bin tolerance | ±0.1V |
| Max consecutive missing lamps | 2 |
| Условия измерения прямого напряжения | IF = 20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR = 5V |
| Soldering iron temperature max | 300°C |
| Wave soldering solder wave max | 260°C |
| Vapor phase soldering condition | 215°C for 3 minutes |
| Wave soldering preheat time max | 60 sec |
| Luminous intensity bin tolerance | ±15% |
| Dominant wavelength bin tolerance | ±1nm |
| Luminous intensity test condition | IF = 20mA |
| Reliability high temperature storage | Ta=105±5°C |
| Reliability operation life test time | 1000HRS (-24HRS,+72HRS) @20mA |
| Reliability high temp humidity storage | Ta=65±5°C, RH=90~95%, 240HRS±2HRS |
| Wave soldering preheat temperature max | 100°C |
| Цвет | Зелёный |
