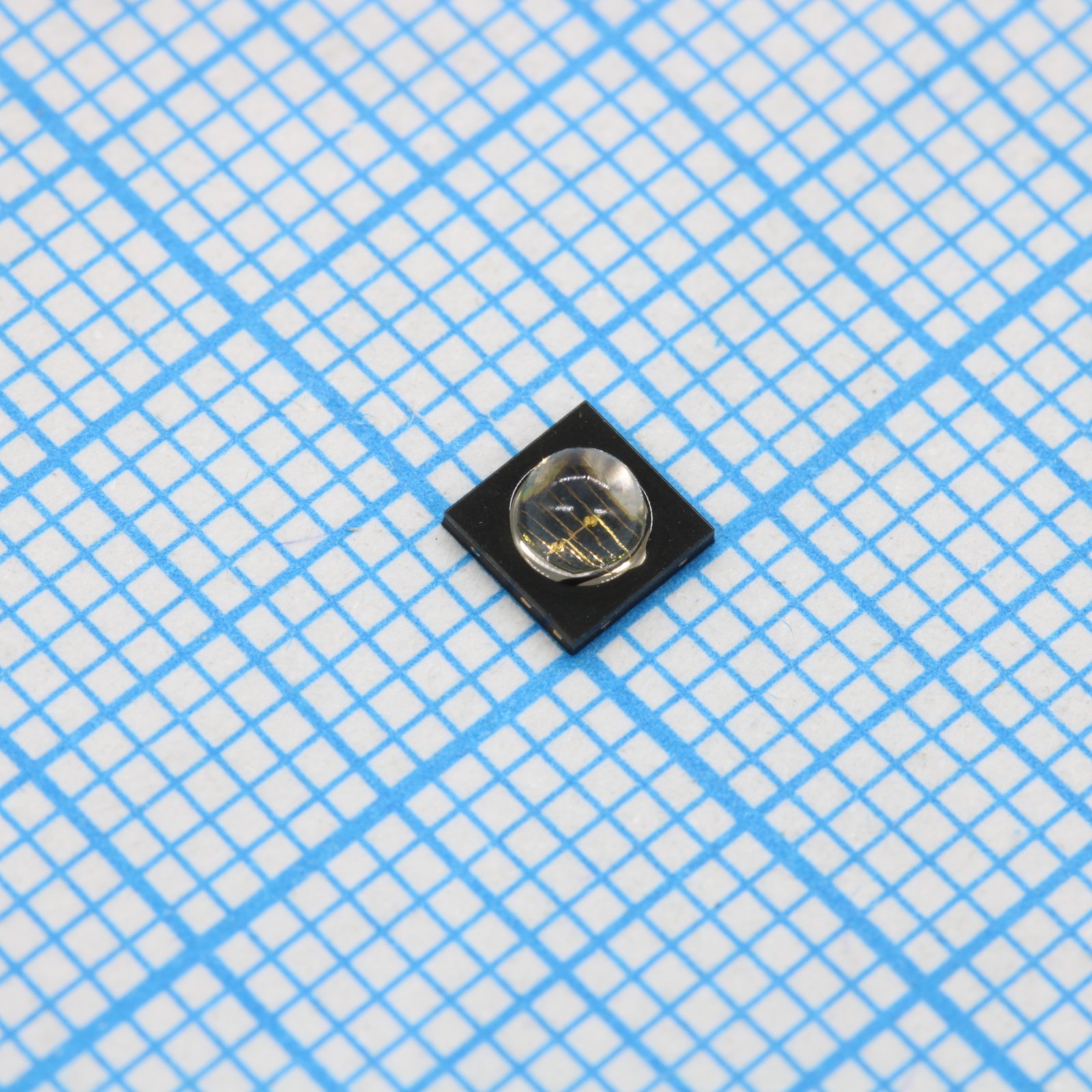

Светодиод SMD инфракрасный 850 нм, 2.5–3.6 В, 1 A
У поставщика
ПроизводительLITEON
У поставщиков
194 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт101,76 ₽
Сумма1 017,60 ₽
+ доплата 490,00 ₽
В наличии194 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 20 — 97,62 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 017,60 ₽. До заказа без доплаты не хватает 16 282,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 017,60 ₽
Описание
Светодиод SMD инфракрасный от LITEON с длиной волны 850 нм. Работает при напряжении 2.5–3.6 В и токе до 1 А, типичная сила излучения — 630 мВт/ср. Подходит для систем видеонаблюдения, охранных датчиков и промышленной автоматики.
Технические характеристики
| Корпус | поверхностный монтаж |
| Тип монтажа | SMD |
| Описание | Infrared Emitter SMD 850nm |
| Артикул | LTE-R38386AS-Q-ED |
| Экологичный продукт | Да |
| Количество в катушке | 2400 pieces per reel |
| Угол обзора | 80deg |
| Время нарастания/спада | 30ns (10%~90%) |
| Соотв. RoHS | Да |
| Прямое напряжение | 3.2V typ, 3.6V max at IF=1A |
| Пиковая длина волны | 850nm |
| Обратный ток | 10μA max at VR=5V |
| Обратное напряжение | 5V |
| Усл. сушки | 60°C for at least 20 hours if stored >1 week |
| Растворитель | Alcohol-based (isopropyl alcohol) |
| Рассеиваемая мощность | 3.6W |
| Сила излучения | 750mW/sr (typ) at IF=1A |
| Постоянный прямой ток | 1A |
| Тепловое сопротивление | 9K/W |
| Total radiant flux | 1100mW (typ) at IF=1A |
| Условия пайки | 260°C for 10 seconds max |
| Время пайки паяльником | 3 seconds max |
| Макс. прямой ток | 5A (300pps, 10μs pulse) |
| Допуск размеров | ±0.1mm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Полуширина спектр. линии | 50nm |
| Условия хранения после вскрытия | 30°C or less, 60%RH, IR-reflow within one week |
| Условия хранения в закрытой упаковке | 30°C or less, 90%RH or less, within one year |
| Диап. темп. хр. | -55°C to +100°C |
| Температура паяльника | 300°C max |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | IR emitter LED, λp 850 nm, VF 2.5–3.6 V, IF 1 A, radiant intensity typ 630 mW/sr |
| Время предварительного нагрева | 120 seconds max |
| Пиковая температура оплавления | 260°C max (one time only) |
| Reflow soldering preheat temperature | 150~200°C |
