Осциллятор прецизионный 1кГц - 33 МГц
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
4 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 541,45 |
| от 9 | 514,92 |
| от 18 | 493,86 |
| от 36 | 475,34 |
| от 72 | 462,82 |
Описание
Прецизионный осциллятор от Analog Devices. Работает в диапазоне частот от 1 кГц до 33 МГц, настраивается одним резистором. Выпускается в компактном корпусе TSOT23-5. Подходит для тактирования в промышленной автоматике и портативных устройствах.
Технические характеристики
| Высота | 1mm |

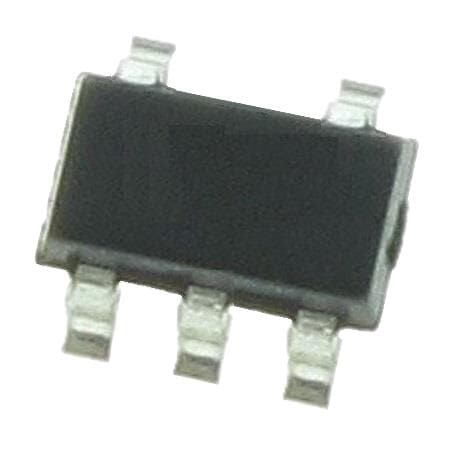

| Корпус | TSOT23-5 |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel |
| Кол-во выводов | 5 |
| Описание | Precision oscillator 1kHz to 33MHz, resistor set, SOT-23 |
| Jitter div1 | 0.4% |
| Артикул | LTC1799IS5#TRMPBF |
| Jitter div10 | 0.13% |
| Время запуска | <1ms |
| Макс. частота | 33MHz |
| Частота мин. | 1kHz |
| Jitter div100 | 0.06% |
| Ordering suffix | #TRMPBF |
| Duty cycle div 1 | 45% to 55% |
| Supply current 3v | 2mA |
| Макс. ток питания | 2.4mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Долговременная стабильность | 300ppm/√kHr |
| Описание корпуса | 5-Lead Plastic TSOT-23 |
| Автомобильный | AEC-Q100 |
| Div input current low | -5µA |
| Тепловое сопротивление JA | 256°C/W |
| Div input current high | 5µA |
| Ток питания типовой | 1mA |
| Output driver impedance | 100Ω |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Supply current 10k div1 | 2.4mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Duty cycle div 100 or 10 | 49% to 51% |
| Макс. темп. перехода | 150°C |
| Output fall time 3v div1 | 10ns |
| Output fall time 5v div1 | 6ns |
| Output rise time 3v div1 | 11ns |
| Output rise time 5v div1 | 7ns |
| Div input current low max | -8µA |
| Div input low voltage max | 0.5V |
| Frequency drift over temp | ±0.004%/°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output low voltage 3v 1ma | 0.1V |
| Output low voltage 3v 4ma | 0.4V |
| Output low voltage 5v 1ma | 0.05V |
| Output low voltage 5v 4ma | 0.2V |
| Div input current high max | 8µA |
| Div input high voltage min | V+ - 0.4V |
| Температура пайки выводов | 300°C |
| Output fall time 3v div100 | 19ns |
| Output fall time 5v div100 | 13ns |
| Output high voltage 3v 1ma | 2.7V |
| Output high voltage 3v 4ma | 2.2V |
| Output high voltage 5v 1ma | 4.8V |
| Output high voltage 5v 4ma | 4.5V |
| Output rise time 3v div100 | 19ns |
| Output rise time 5v div100 | 14ns |
| Supply current 200k div100 | 0.7mA |
| Frequency drift over supply | 0.05%/V |
| Абс. макс. напряжение питания | 6V |
| Описание (англ.) | Silicon Oscillators 1kHz to 33MHz Res Set SOT-23 Osc |
| Frequency setting resistor max | 1MΩ |
| Frequency setting resistor min | 3kΩ |
| Supply current 200k div100 max | 1.1mA |
| Frequency accuracy 1khz to 5khz | ±2.5% |
| Frequency drift over supply max | 0.1%/V |
| Frequency accuracy 20mhz to 33mhz | ±2.5% |
| Frequency accuracy 3v 5khz to 10mhz | ±1.5% |
| Frequency accuracy 5v 5khz to 20mhz | ±1.5% |
| Frequency setting resistor range 3v | 10kΩ to 200kΩ |
| Frequency setting resistor range 5v | 5kΩ to 200kΩ |
| Frequency accuracy 3v 5khz to 10mhz over temp | ±2.5% |
| Frequency accuracy 5v 5khz to 20mhz over temp | ±2.5% |
