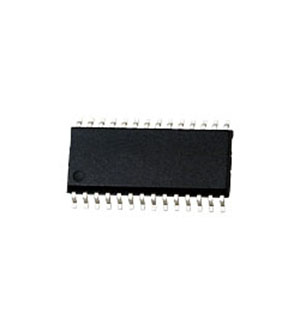

LTC1345CSW, приемопередатчик V.35, 5В, SOIC28
У поставщика
ПроизводительLTC
У поставщиков
24 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 357,24 |
| от 5 | 357,24 |
Описание
Приемопередатчик интерфейса V.35 от LTC в корпусе SOIC-28 для поверхностного монтажа. Работает от напряжения 5 В, поддерживает скорость передачи данных до 15 Мбод. Встроенная защита от электростатических разрядов до 10 кВ. Применяется в телекоммуникационном оборудовании и сетевых интерфейсах.
Технические характеристики
| Тип монтажа | SMD |
| Тип упаковки | SOIC-28 |
| Защита от ЭСР | -10kV |
| Кол-во выводов | 28 |
| Transmitter skew | 0ns |
| Описание | Telecom Interface ICs LTC1345 - Single Supply V.35 Transceiver |
| Receiver skew typ | 3ns |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 4.75V |
| External capacitors | 3x 1µF |
| Additional components | External resistor termination network required |
| Maximum data rate min | 10Mbaud |
| Maximum data rate typ | 15Mbaud |
| Ном. напряжение питания | 5V |
| Logic input current typ | 10µA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Vee voltage no load typ | -5.5V |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Receiver input hysteresis | 50mV |
| Receiver input current max | 0.4mA |
| Receiver input current min | -0.4mA |
| Supply current no load min | 19mA |
| Supply current no load typ | 30mA |
| Logic input low voltage max | 0.8V |
| Shutdown supply current max | 100µA |
| Shutdown supply current typ | 1µA |
| Logic input high voltage min | 2V |
| Receiver input impedance min | 17.5kΩ |
| Receiver input impedance typ | 30kΩ |
| Supply current with load min | 118mA |
| Supply current with load typ | 170mA |
| Transmitter output impedance | 100kΩ |
| Receiver disable from low max | 70ns |
| Receiver disable from high max | 70ns |
| Transmitter rise fall time min | 7ns |
| Transmitter rise fall time typ | 40ns |
| Receiver output low voltage max | 0.4V |
| Receiver output low voltage typ | 0.2V |
| Receiver output high voltage min | 3V |
| Receiver output high voltage typ | 4.5V |
| Receiver enable to output low max | 70ns |
| Receiver enable to output high max | 70ns |
| Receiver propagation delay phl min | 52ns |
| Receiver propagation delay phl typ | 100ns |
| Receiver propagation delay plh min | 49ns |
| Receiver propagation delay plh typ | 100ns |
| Transmitter output low current max | 12.6mA |
| Transmitter output low current min | 9.4mA |
| Transmitter output low current typ | 11mA |
| Transmitter output high current max | -9.4mA |
| Transmitter output high current min | -12.6mA |
| Transmitter output high current typ | -11mA |
| Charge pump oscillator frequency typ | 200kHz |
| Transmitter propagation delay phl min | 25ns |
| Transmitter propagation delay phl typ | 70ns |
| Transmitter propagation delay plh min | 25ns |
| Transmitter propagation delay plh typ | 70ns |
| Transmitter output leakage current max | 100µA |
| Transmitter output leakage current typ | 1µA |
| Receiver three state output current typ | 10µA |
| Receiver differential input threshold min | 25mV |
| Receiver differential input threshold typ | 200mV |
| Receiver output short circuit current max | 85mA |
| Receiver output short circuit current min | 7mA |
| Transmitter common mode output voltage max | 0.6V |
| Transmitter common mode output voltage min | -0.6V |
| Transmitter common mode output voltage typ | 0V |
| Transmitter differential output voltage max | 0.66V |
| Transmitter differential output voltage min | 0.44V |
| Transmitter differential output voltage typ | 0.55V |
