Документация
1 разрядный индикатор 20,32мм/желтый/588нм/1.9-4.7мкд/ОА
У поставщика
ПроизводительLigitek
У поставщиков
5 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 390,57 |
| от 2 | 386,40 |
| от 3 | 381,23 |
| от 4 | 374,69 |
| от 10 | 366,07 |
Описание

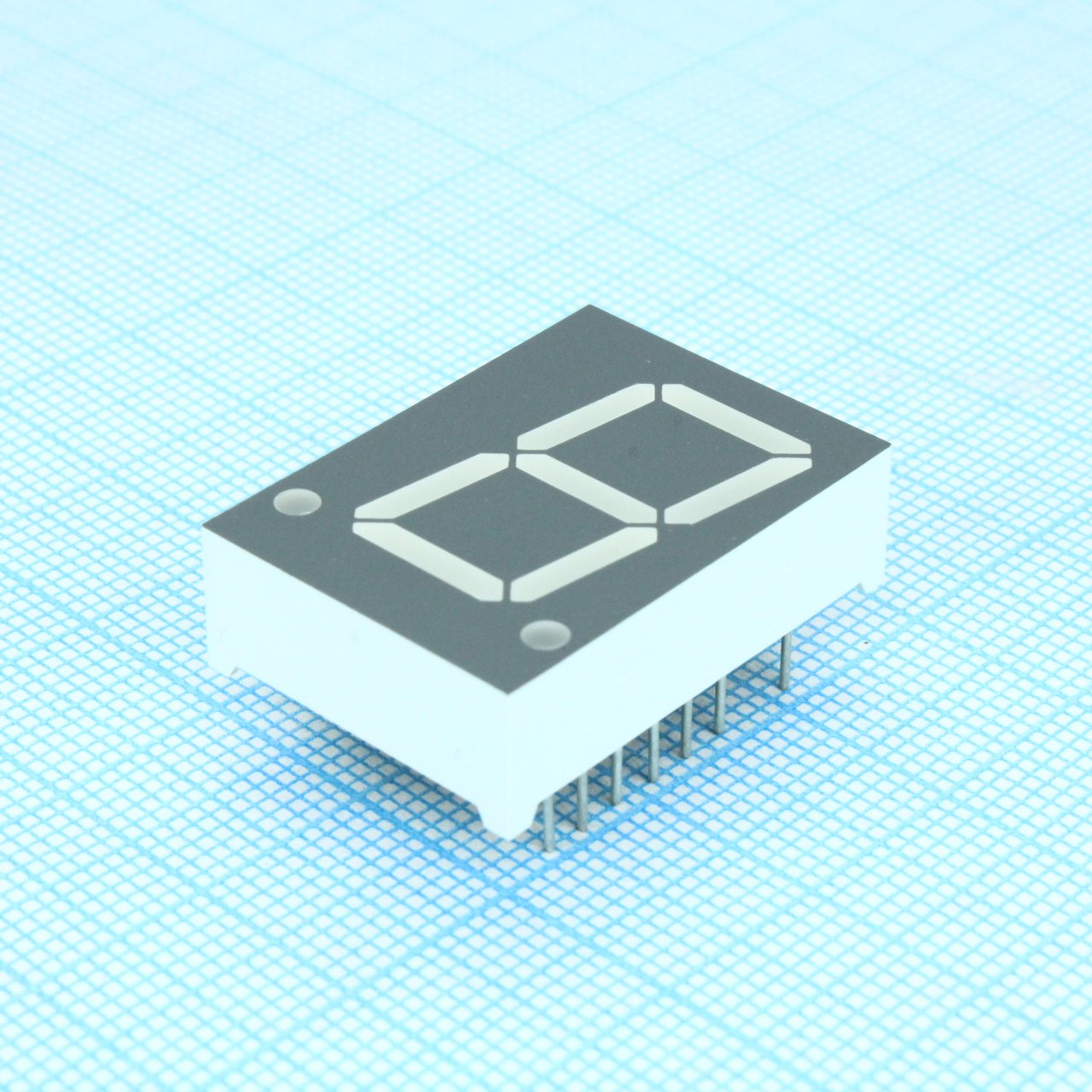

Светодиодный индикатор Ligitek LSD8163V-20/A-PF — это одноразрядный цифровой дисплей высотой 20,32 мм. Модель обеспечивает яркое желтое свечение (588 нм) с силой света от 1,9 до 4,7 мкд. Компонент поставляется в тубе и имеет общий анод. Подходит для применения в промышленной автоматике, контрольно-измерительных приборах и бытовой электронике.
Технические характеристики
| Вывод 1 | Cathode A |
| Вывод 2 | Cathode F |
| Вывод 3 | Common Anode |
| Вывод 4 | Cathode E |
| Вывод 5 | Common Anode |
| Вывод 6 | Cathode LDP |
| Pin 7 | No Pin |
| Вывод 8 | No Pin |
| Pin 9 | Cathode RDP |
| Pin 10 | Cathode D |
| Pin 11 | Common Anode |
| Pin 12 | Cathode C |
| Pin 13 | Cathode G |
| Pin 14 | Cathode B |
| Pin 15 | No Pin |
| Pin 16 | Common Anode |
| Серия | LSD815/63V-XX |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54mm |
| Описание | Single Digit LED Display (0.8 Inch) |
| Артикул | LSD8163V-XX |
| Высота символа, мм | 20.32mm (0.8") |
| Тип дисплея | Single Digit LED Display |
| Материал чипа | AlGaInP |
| Конфигурация | Common Anode |
| Цвет излучения | Жёлтый |
| Тип монтажа | THT |
| Температура пайки | 260°C for 3 seconds at 1-16 inch below seating plane |
| Макс. прямое напряжение | 2.6V |
| Мин. прямое напряжение | 1.7V |
| Типовое прямое напряжение | 2.1V |
| Peak current per chip | 60mA |
| Мин. сила света | 18mcd |
| Типовая сила света | 31mcd |
| Peak current condition | Duty 1/10, 0.1mS Pulse Width |
| Доминирующая длина волны мин. | 590nm |
| Доминирующая длина волны тип. | 590nm |
| Package dimension width | 20.3mm (0.8") |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -25°C |
| Тип упаковки | Tube (туба) |
| Forward current per chip | 30mA |
| Package dimension height | 8.2mm (0.323") |
| Package dimension length | 27.5mm (1.083") |
| Полуширина спектр. линии | 20nm |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -25°C |
| Power dissipation per chip | 75mW |
| Reverse current per any chip | 10µA |
| Описание (англ.) | 20.32mm single digit numeric display/yellow/588nm/1900-4700ucd |
| Условия измерения прямого напряжения | If=20mA |
| Reverse voltage test condition | Vr=5V |
| Luminous intensity matching ratio | 2:1 |
| Luminous intensity test condition | If=10mA |
