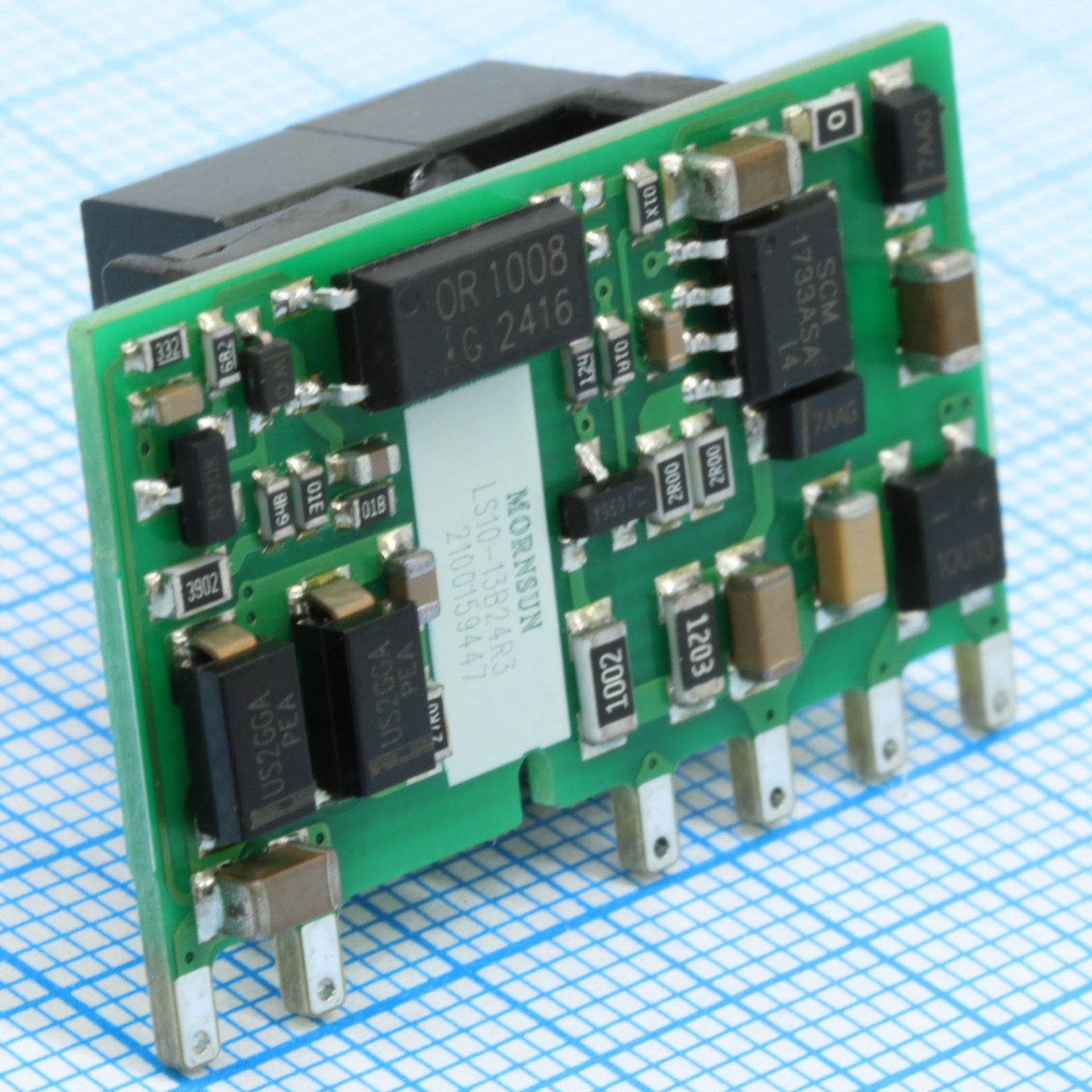

Преобразователь АC/DC без кожуха, Uвых=24 В DC, Iвых=0.42 А, 10 Вт
У поставщика
ПроизводительMORNSUN
КатегорияПреобразователи
У поставщиков
3 шт.
Норм. уп.: 104
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 104
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 269,15 |
| от 9 | 253,10 |
| от 17 | 240,02 |
| от 34 | 230,29 |
| от 67 | 223,05 |
Описание
Преобразователь AC/DC от MORNSUN в компактном корпусе SIP. Модель выдаёт стабильные 24 В постоянного тока при токе до 0.42 А и мощности 10 Вт. Подходит для встраивания в промышленную автоматику и бытовую электронику.
Технические характеристики
| CS | IEC/EN61000-4-6 10Vr.m.s perf. Criteria A |
| RS | IEC/EN61000-4-3 10V/m perf. Criteria A |
| EFT | IEC/EN61000-4-4 ±2KV (Application circuit 1,2) perf. Criteria B; ±4KV (Application circuit 3,4) perf. Criteria B |
| ЭСР | IEC/EN61000-4-2 Contact ±6KV perf. Criteria B |
| MTBF | >1,000,000h (MIL-HDBK-217F@25°C) |
| RoHS | Да |
| Импульс | IEC/EN61000-4-5 line to line ±1KV (Application circuit 1,2) perf. Criteria B; line to line ±2KV (Application circuit 3,4) perf. Criteria B |
| Горячая замена | Unavailable |
| Cb report | Да |
| Размеры | 32.00x17.20x15.05mm |
| Вес тип. | 8.2g |
| Описание | AC/DC Converter, 10W, DIY AC/DC converter |
| Артикул | LS10-13B24R3 |
| Эмиссия CE | CISPR32/EN55032 CLASS A (Application circuit 1,4); CLASS B (Application circuit 2,3) |
| Эмиссия RE | CISPR32/EN55032 CLASS A (Application circuit 1,4); CLASS B (Application circuit 2,3) |
| Минимальная нагрузка | 0% |
| Класс безопасности | CLASS II |
| Сертификация | UL/EN/IEC |
| Метод охлаждения | Free air convection |
| Рег. линии | ±1% |
| Рег. нагрузки | ±1.5% |
| Стандарт безопасности | IEC/UL62368-1, BSEN/EN62368-1 (Report); Design refer to IEC/EN60335-1, IEC/EN61558-1 |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Макс. емк. нагр. | 330uF |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Manual welding time | 3-5s |
| Wave soldering time | 5-10s |
| Макс. вх. напр. AC | 305VAC |
| Мин. вх. напр. AC | 85VAC |
| Макс. вх. напр. DC | 430VDC |
| Мин. вх. напр. DC | 100VDC |
| Номин. вых. мощность | 10W |
| Макс. влажн. хр. | 95%RH |
| External components c1 | 22uF/450V |
| External components c2 | 100uF/35V |
| External components c3 | 470uF/35V |
| External components c4 | 0.1uF/50V |
| External components l1 | 2.2uH/15mΩ Max/6.5A |
| Выходной ток номин. | 420mA |
| Номин. вых. напр. | 24V |
| External components cy1 | 1nF/400VAC |
| External components tvs | SMBJ30A |
| Точность выходного напряжения | ±2% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Защита от перенапр. | ≤32VDC (Output voltage clamp or hiccup) |
| Макс. темп. хр. | +105°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Palette (палетта) |
| КПД при 230В AC тип. | 83% |
| Макс. входной ток 115 В AC | 0.30A |
| Макс. входной ток 230 В AC | 0.18A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Типовой пусковой ток 115В | 15A |
| Inrush current 277vac typ | 30A |
| Isolation input output ac | 3600VAC |
| Isolation input output dc | 5000VDC |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Power derating 55c to 85c | 2.5%/°C |
| Manual welding temperature | 360±10°C |
| Wave soldering temperature | 260±5°C |
| Описание (англ.) | SIP,32x14.5mm AC DC Converters RoHS |
| Isolation leakage current max | 5mA |
| Потр. в деж. макс. | 0.30W |
| Power derating 85vac to 100vac | 1%/VAC |
| Power derating 277vac to 305vac | 0.54%/VAC |
| Recommended external input fuse | 1A, slow-blow |
| Voltage dip short interruption variation | IEC/EN61000-4-11 0%, 70% perf. Criteria B |
