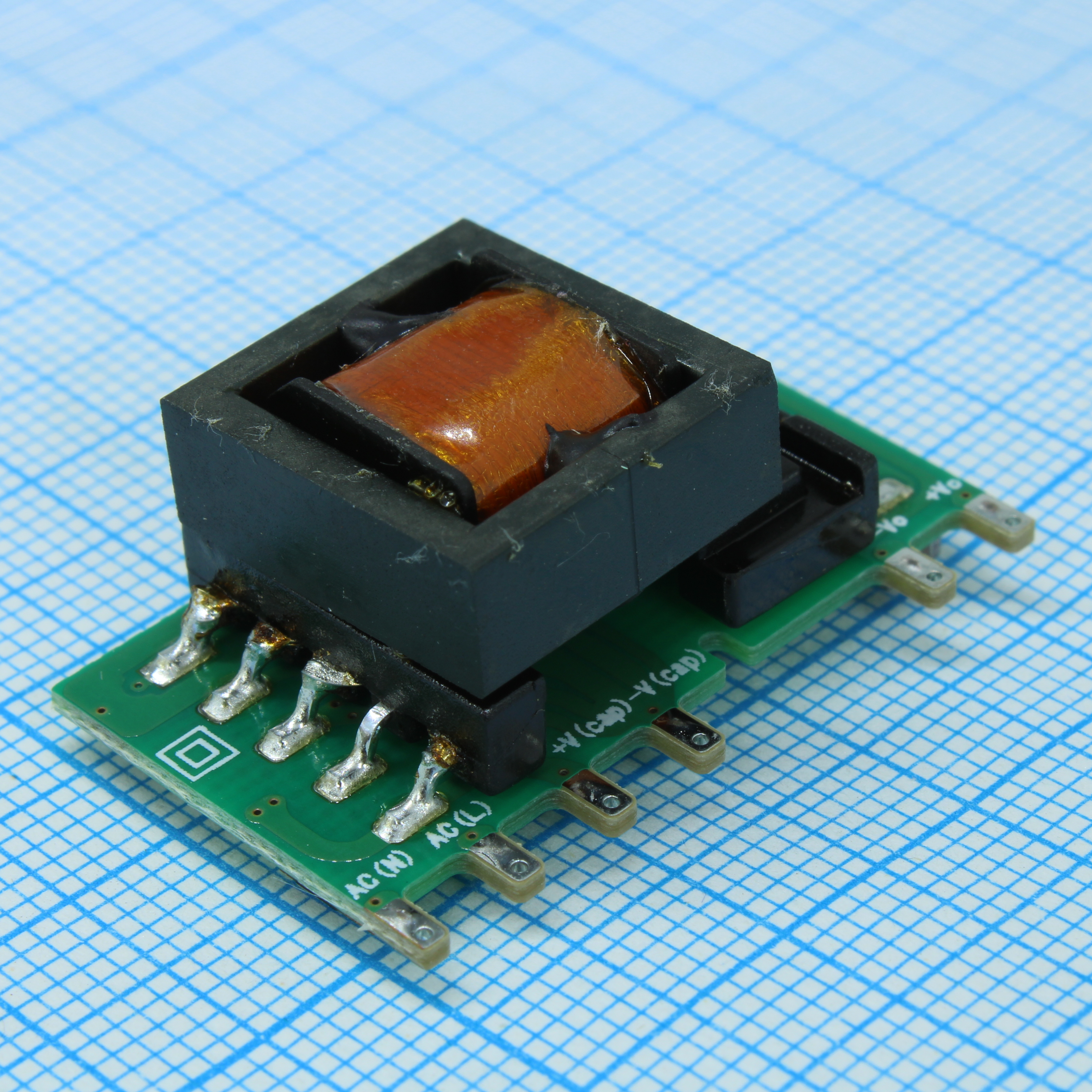

Блок питания LS10-13B12R3
У поставщика
У поставщиков
1 005 шт.
Норм. уп.: 104
Цены поставщиков
Склад 39
В наличии:818 шт.
Срок поставки: до недели
Норм. уп.: 104
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 234,55 |
| от 18 | 223,05 |
| от 30 | 216,77 |
| от 50 | 211,72 |
| от 82 | 207,26 |
Склад 13
В наличии:187 шт
Срок поставки: до недели
Норм. уп.: 104
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 268,93 |
| от 9 | 252,86 |
| от 17 | 239,76 |
| от 34 | 230,03 |
| от 67 | 222,78 |
Описание
Блок питания LS10-13B12R3 от MORNSUN представляет собой компактный AC/DC преобразователь, предназначенный для встраиваемых решений. Модель обеспечивает стабилизированное выходное напряжение и имеет защиту от короткого замыкания и перегрузки. Благодаря высокой эффективности и широкому диапазону входных напряжений, подходит для применения в промышленной автоматике, системах управления и бытовой электронике.
Технические характеристики
| Серия | LS10-13BxxR3 |
| Мощность | 10 Вт |
| Монтаж | Выводной |
| CS | IEC/EN61000-4-6 10Vr.m.s Perf. Criteria A |
| RS | IEC/EN61000-4-3 10V/m Perf. Criteria A |
| ЭСР | IEC/EN61000-4-2 Contact ±6KV Perf. Criteria B |
| MTBF | >1000000h (MIL-HDBK-217F @25°C) |
| RoHS | Да |
| Eft 2kv | IEC/EN61000-4-4 ±2KV (Application circuit 1,2) Perf. Criteria B |
| Eft 4kv | IEC/EN61000-4-4 ±4KV (Application circuit 3,4) Perf. Criteria B |
| Горячая замена | Unavailable |
| Размеры | 32.00x17.20x15.05mm |
| Вес тип. | 8.2g |
| Описание | 10W DIY AC/DC converter |
| External c1 | 22µF/450V |
| External c2 | 470µF/35V |
| External c3 | 100µF/35V |
| External c4 | 0.1µF/50V |
| External l1 | 2.2µH/15mΩ Max/6.5A |
| Артикул | LS10-13B12R3 |
| External cy1 | 1.0nF/400VAC |
| External tvs | SMBJ20A |
| Минимальная нагрузка | 0% |
| Вых. мощность | 10W |
| Класс безопасности | CLASS II |
| Сертификация | CE/UL/CB |
| Метод охлаждения | Free air convection |
| Вых. ток | 830mA |
| Вых. напряжение | 12V |
| Рег. линии | ±1% |
| Рег. нагрузки | ±1.5% |
| Стандарт безопасности | IEC/EN/UL62368, IEC/EN60335, IEC/EN61558 |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Макс. емк. нагр. | 680µF |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Emissions ce class a | CISPR32/EN55032 CLASS A (Application circuit 1,4) |
| Emissions ce class b | CISPR32/EN55032 CLASS B (Application circuit 2,3) |
| Emissions re class a | CISPR32/EN55032 CLASS A (Application circuit 1,4) |
| Emissions re class b | CISPR32/EN55032 CLASS B (Application circuit 2,3) |
| Макс. вх. напр. AC | 305VAC |
| Мин. вх. напр. AC | 85VAC |
| Макс. вх. напр. DC | 430VDC |
| Мин. вх. напр. DC | 100VDC |
| Сертификация безопасности | IEC/EN/UL62368 |
| Макс. влажн. хр. | 95%RH |
| Напряжение, В | 12 В |
| Recommended input fuse | 1A slow-blow |
| Surge line to line 1kv | IEC/EN61000-4-5 ±1KV (Application circuit 1,2) Perf. Criteria B |
| Surge line to line 2kv | IEC/EN61000-4-5 ±2KV (Application circuit 3,4) Perf. Criteria B |
| Точность выходного напряжения | ±2% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Защита от перенапр. | ≤16VDC (output voltage clamp or hiccup) |
| Макс. темп. хр. | +105°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.02%/°C |
| КПД при 230В AC тип. | 82% |
| Макс. входной ток 115 В AC | 0.30A |
| Макс. входной ток 230 В AC | 0.18A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Типовой пусковой ток 115В | 15A |
| Inrush current 277vac typ | 30A |
| Isolation input output ac | 3600VAC |
| Isolation input output dc | 5000VDC |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Power derating 55c to 85c | 2.5%/°C |
| Isolation leakage current max | 5mA |
| Потр. в деж. макс. | 0.12W |
| Тип. потребление в дежурном режиме, Вт | 0.09W |
| Power derating 85vac to 100vac | 1%/VAC |
| Power derating 277vac to 305vac | 0.54%/VAC |
| Voltage dip interruption variation | IEC/EN61000-4-11 0%, 70% Perf. Criteria B |
