Преобразователь AC-DC на печатную плату вход 85....305В выход 10Вт 5В/2А
У поставщика
ПроизводительMORNSUN
КатегорияИсточники напряжения
У поставщиков
10 шт.
Норм. уп.: 104
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 104
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 252,13 |
| от 9 | 236,91 |
| от 18 | 224,51 |
| от 36 | 215,29 |
| от 71 | 208,43 |
Описание

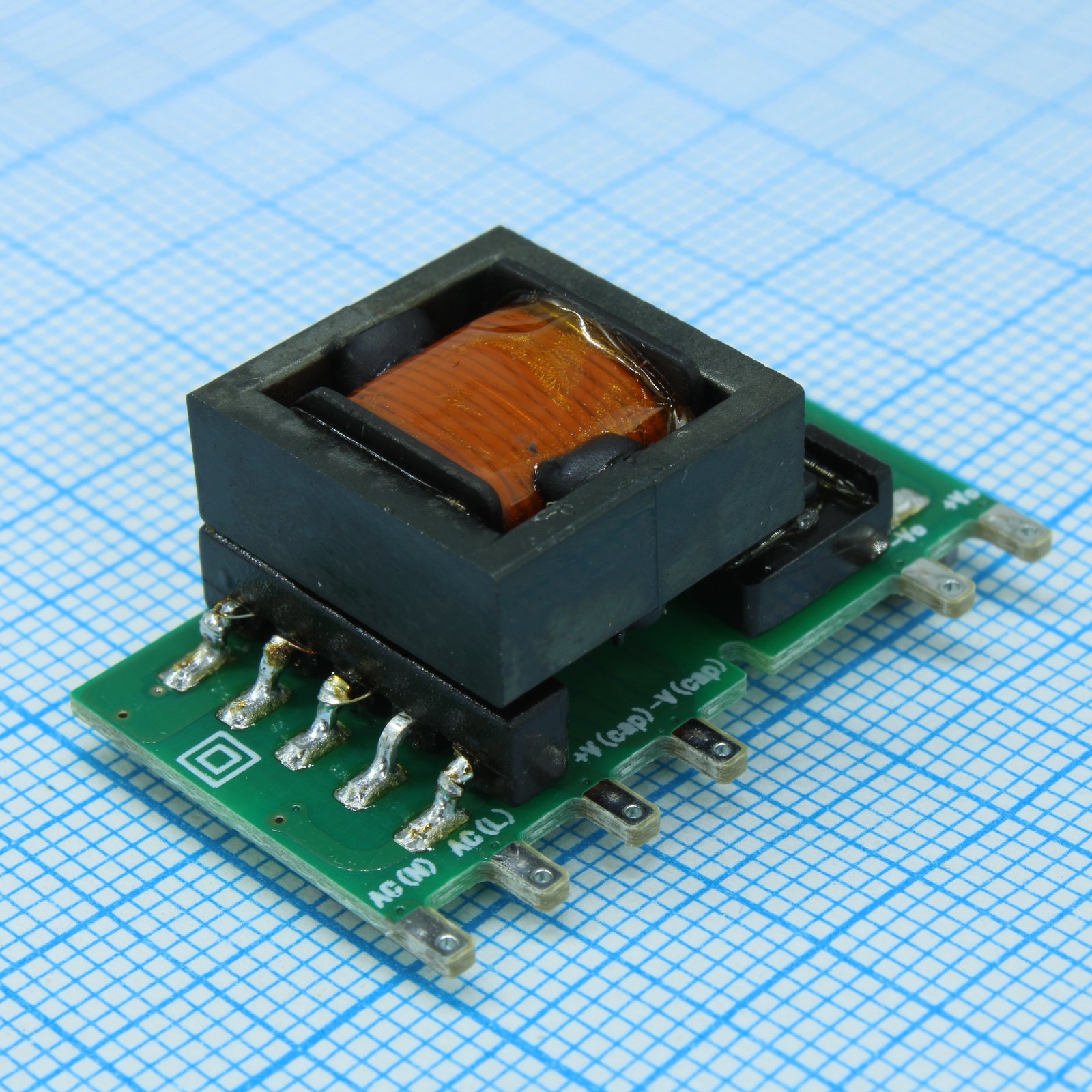

Преобразователь AC-DC MORNSUN LS10-13B05R3 предназначен для монтажа на печатную плату. Модель работает от сети 85…305 В и выдает стабильные 5 В при токе до 2 А (мощность 10 Вт). Компонент выполнен в компактном корпусе SIP (32×14,5 мм) и соответствует стандарту RoHS. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Монтаж | Выводной |
| Материал корпуса | DIP |
| MTBF | >1,000,000 hours |
| Вес | 8.2g |
| Горячая замена | Unavailable |
| Размеры | 32.00 x 17.20 x 15.05 mm |
| Устойчивость CS | 10Vr.m.s, Perf. Criteria A |
| Помехоустойчивость RS | 10V/m, Perf. Criteria A |
| Помехоустойчивость EFT | ±2KV/±4KV, Perf. Criteria B |
| Устойчивость ESD | Contact ±6KV, Perf. Criteria B |
| Минимальная нагрузка | 0% |
| Вых. мощность | 10W |
| Класс безопасности | CLASS II |
| ЭМС излучение | CISPR32/EN55032 CLASS A/B |
| Метод охлаждения | Free air convection |
| Вых. ток | 2000mA |
| Вых. напряжение | 5V |
| Устойчивость к импульсам | ±1KV/±2KV line-line, Perf. Criteria B |
| Вх. частота | 47-63Hz |
| Рег. линии | ±1% |
| Рег. нагрузки | ±1.5% |
| Входное AC напряжение | 85-305VAC |
| Входное напряжение DC | 100-430VDC |
| Реком. предохранитель | 1A slow-blow |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Станд. безоп. | IEC/EN/UL62368, IEC/EN60335, IEC/EN61558 |
| Влажн. хранения | 95%RH max |
| Макс. емк. нагр. | 1500µF |
| Power derating temp | 2.5%/°C (from +55°C to +85°C) |
| Темп. хранения | -40°C to +105°C |
| КПД при 230 В AC | 77% |
| Раб. температура | -40°C to +85°C |
| Устойчивость к провалам напряжения | 0%,70%, Perf. Criteria B |
| Точность выходного напряжения | ±2% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Защита от перенапр. | ≤9VDC (clamp or hiccup) |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. входной ток 115 В AC | 0.30A |
| Макс. входной ток 230 В AC | 0.18A |
| Power derating low input | 1%/VAC (85-100VAC) |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Типовой пусковой ток 115В | 15A |
| Inrush current 277vac typ | 30A |
| Power derating high input | 0.54%/VAC (277-305VAC) |
| Описание (англ.) | SIP,32x14.5mm AC DC Converters RoHS |
| Напряжение изоляции вх/вых | 3600VAC (1min) / 5000VDC |
| Standby power consumption 230vac | 0.05-0.10W |
