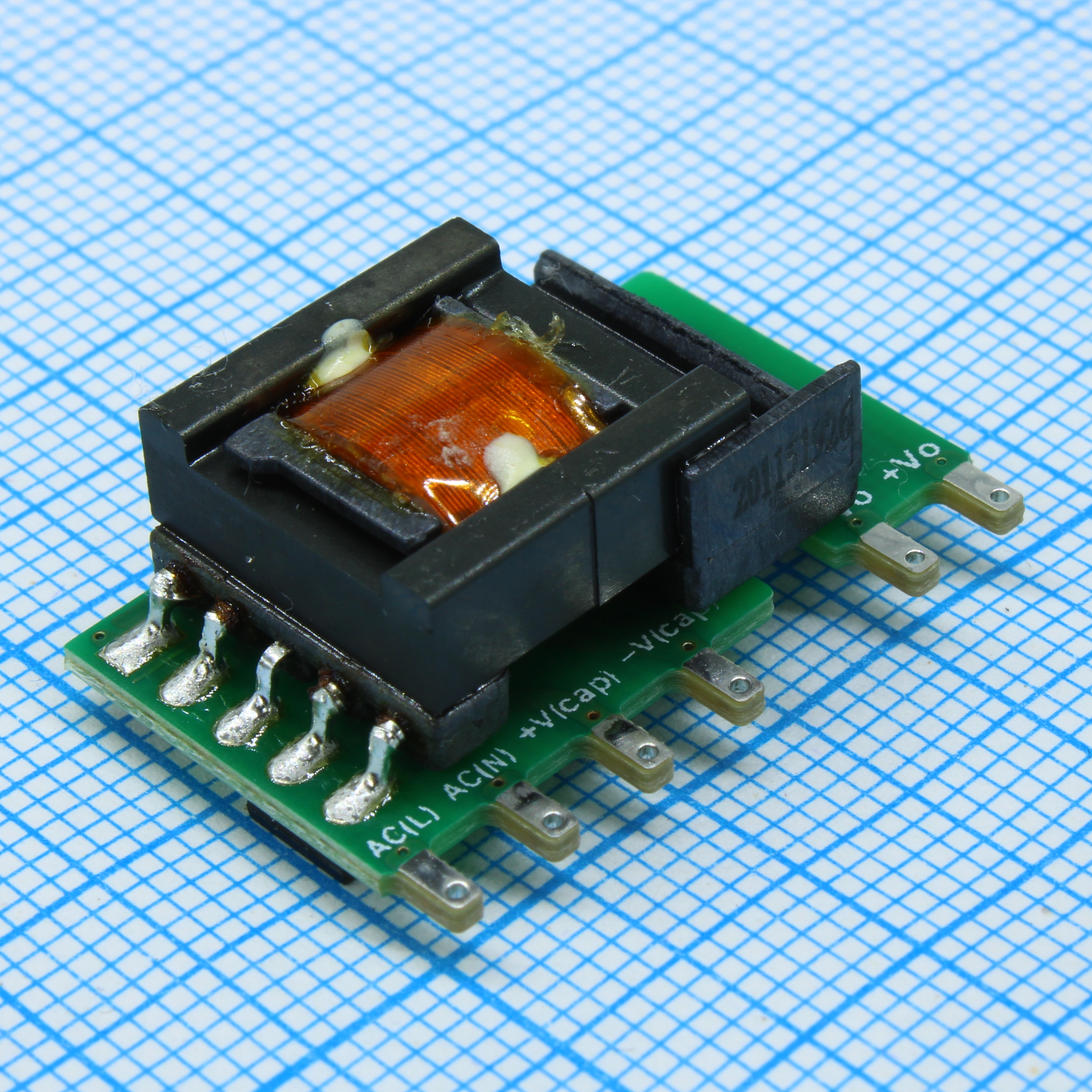

Преобразователь DC-DC LS05-13B15R3
У поставщика
У поставщиков
800 шт.
Норм. уп.: 140
Цены поставщиков
Склад 39
В наличии:630 шт.
Срок поставки: до недели
Норм. уп.: 140
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,29 |
| от 25 | 158,92 |
| от 41 | 153,77 |
| от 69 | 149,63 |
| от 114 | 146,13 |
Склад 13
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 140
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,81 |
| от 13 | 184,20 |
| от 26 | 173,93 |
| от 51 | 166,27 |
| от 101 | 160,57 |
Описание
LS05-13B15R3 — это изолированный DC-DC преобразователь производства MORNSUN. Модель обеспечивает стабильное выходное напряжение и гальваническую развязку, что важно для защиты чувствительных цепей. Применяется в промышленной автоматике, системах управления и телекоммуникационном оборудовании для питания микроконтроллеров и датчиков.
Технические характеристики
| MTBF | >1,000,000 hours at 25°C |
| Тип | AC/DC converter |
| Вес | 5.2g |
| Тип | DC-DC преобразователь |
| Корпус | модуль |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| Размеры | 26.40 x 14.73 x 11.00 mm |
| Артикул | LS05-13B15R3 |
| Минимальная нагрузка | 10% |
| Вых. мощность | 5W |
| Класс безопасности | CLASS II |
| Монтаж | Выводной |
| Метод охлаждения | Free air convection |
| Вых. ток | 340mA |
| Вых. напряжение | 15V |
| Помехоустойчивость CS | IEC/EN61000-4-6 10Vr.m.s, Perf. Criteria A |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m, Perf. Criteria A |
| Вх. частота | 47-63Hz |
| Рег. линии | ±1.5% |
| Рег. нагрузки | ±3% |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2KV (circuit 1,2) / ±4KV (circuit 3,4), Perf. Criteria B |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±6KV, Perf. Criteria B |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Станд. безоп. | IEC/EN/UL62368, IEC/EN60335, IEC/EN61558 |
| Влажн. хранения | 95% RH |
| Мощность | 5 Вт |
| Устойчивость к импульсам | IEC/EN61000-4-5 line-to-line ±1KV (circuit 1,2) / ±2KV (circuit 3,4), Perf. Criteria B |
| Макс. емк. нагр. | 330µF |
| Emc emissions class | CISPR32/EN55032 CLASS A (with basic application circuit) |
| КПД при 230 В AC | 79% |
| Сертификация безопасности | IEC/EN/UL62368 |
| Напряжение | 15.3 В |
| Диапазон входного AC | 85-305VAC |
| Диапазон входного напряжения DC | 70-430VDC |
| Input current at 115vac | 0.2A |
| Input current at 230vac | 0.1A |
| Точность выходного напряжения | ±5% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Темп. коэф. | ±0.15%/°C |
| Провал напряжения ЭМС | IEC/EN61000-4-11 0%,70%, Perf. Criteria B |
| Inrush current at 115vac | 20A |
| Inrush current at 230vac | 40A |
| Защита от КЗ | hiccup, continuous, self-recovery |
| Recommended external fuse | 1A slow-blow |
| Диап. темп. хр. | -40 to +105°C |
| Температура снижения мощности | 1.67%/°C from +55°C to +85°C |
| Power derating voltage low | 1.33%/VAC from 85-100VAC |
| Диап. раб. темп. | -40 to +85°C |
| Power derating voltage high | 0.72%/VAC from 277-305VAC |
| Потр. в деж. макс. | 0.15W |
| Standby power consumption typ | 0.1W |
| Напряжение изоляции вх/вых | 3600VAC or 5000VDC for 1 minute |
