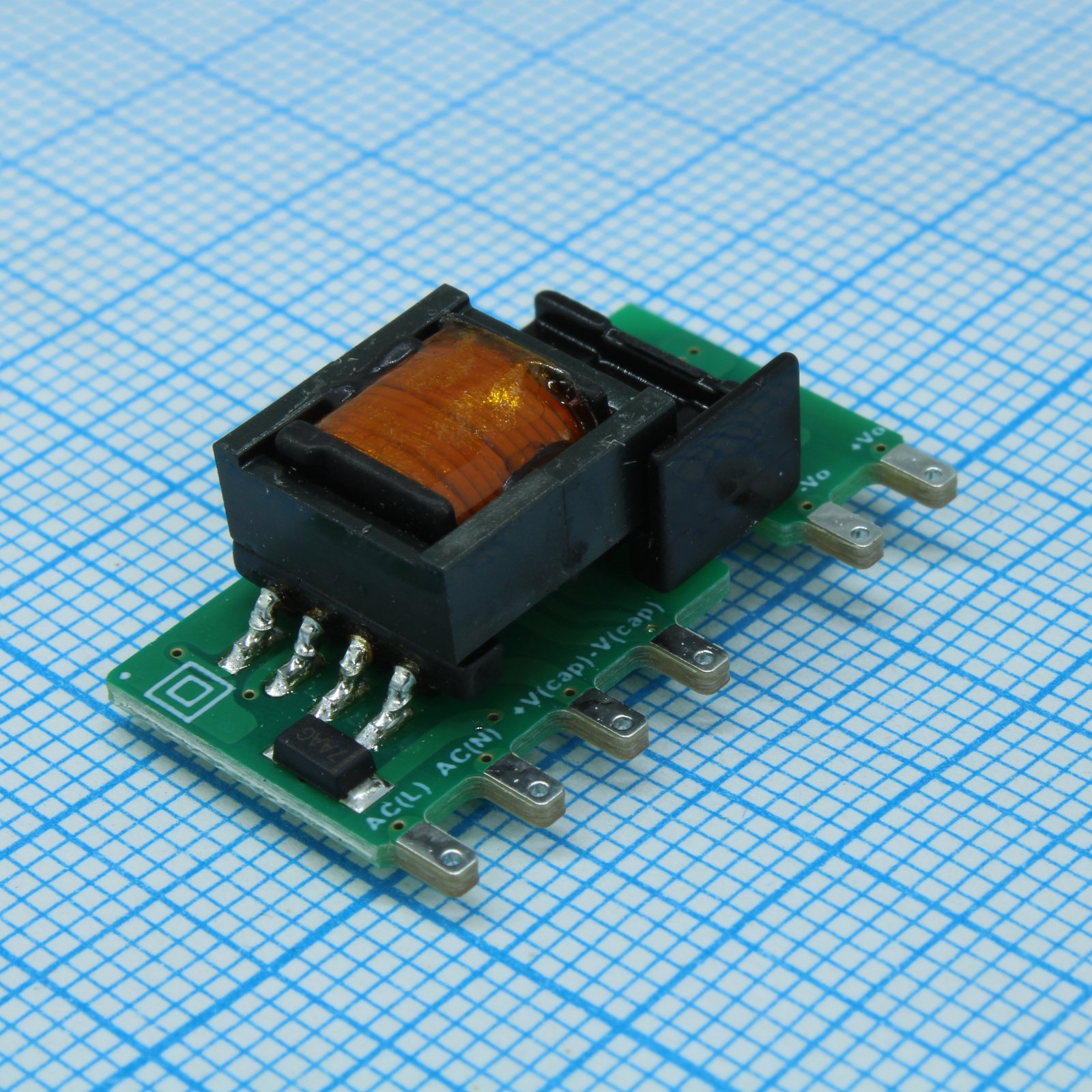

Преобразователь AC-DC на печатную плату вход 85....305В выход 3Вт 5В/0,6А
У поставщика
ПроизводительMORNSUN
КатегорияИсточники напряжения
У поставщиков
2 713 шт.
Норм. уп.: 140
Цены поставщиков
Склад 39
В наличии:2 669 шт.
Срок поставки: до недели
Норм. уп.: 140
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 163,54 |
| от 25 | 154,37 |
| от 42 | 149,32 |
| от 70 | 145,27 |
| от 117 | 141,85 |
Склад 13
В наличии:44 шт
Срок поставки: до недели
Норм. уп.: 140
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,05 |
| от 14 | 154,39 |
| от 27 | 145,69 |
| от 53 | 139,22 |
| от 140 | 134,40 |
Описание
Преобразователь AC-DC MORNSUN LS03-13B05R3 предназначен для монтажа на печатную плату. Модель работает от сети 85…305 В и выдает стабильные 5 В при токе 0,6 А и мощности 3 Вт. Компактный корпус и надежная изоляция делают его подходящим для промышленной автоматики и бытовой электроники.
Технические характеристики
| Серия | LS03-13BxxR3 |
| Мощность | 5 Вт |
| Материал корпуса | 26.40x12.58x11.00mm |
| CS | IEC/EN61000-4-6 10Vr.m.s Perf. Criteria A |
| RS | IEC/EN61000-4-3 10V/m Perf. Criteria A |
| EFT | IEC/EN61000-4-4 ±2KV (Application circuit 1,2) Perf. Criteria B, ±4KV (Application circuit 3,4) Perf. Criteria B |
| ЭСР | IEC/EN61000-4-2 Contact ±6KV Perf. Criteria B |
| MTBF | >1000000h |
| Импульс | IEC/EN61000-4-5 line to line ±1KV (Application circuit 1,2) Perf. Criteria B, line to line ±2KV (Application circuit 3,4) Perf. Criteria B |
| Вес | 3.5g |
| Горячая замена | unavailable |
| Тип монтажа | PCB |
| Размеры | 26.40x12.58x11.00mm |
| Описание | 3W DIY AC/DC converter |
| External c1 | 10µF/450V (85-305VAC input; -40°C to +85°C, 165-305VAC input) |
| External c2 | 470µF/6.3V (-25°C to +85°C, solid-state capacitor) |
| External c3 | 150µF/35V |
| External c4 | 0.1µF/50V |
| External l1 | 4.7µH/60mΩ/2.2A |
| Артикул | LS03-13B05R3 |
| External cy1 | 1.0nF/400VAC |
| External tvs | SMBJ7.0A |
| Минимальная нагрузка | 10% |
| Вых. мощность | 3W |
| Класс безопасности | CLASS II |
| Метод охлаждения | free air convection |
| Вых. ток | 600mA |
| Напряжение, В | 5 |
| Рег. линии | ±1.5% |
| Рег. нагрузки | ±3% |
| Стандарт безопасности | IEC/EN/UL62368, IEC/EN60335, IEC/EN61558 |
| ЭМС излучение CE | CISPR32/EN55032 CLASS A (Application circuit 1,4), CLASS B (Application circuit 2,3) |
| ЭМС излучение RE | CISPR32/EN55032 CLASS A (Application circuit 1,4), CLASS B (Application circuit 2,3) |
| Макс. пульс. шум | 150mV |
| Пульсации шум тип. | 80mV |
| Описание | Power Supplies - Board Mount 5W 5V 1A |
| Напр. изоляции | 3000VAC |
| Макс. емк. нагр. | 680µF |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Макс. вх. напр. AC | 305VAC |
| Мин. вх. напр. AC | 85VAC |
| Макс. вх. напр. DC | 430VDC |
| Мин. вх. напр. DC | 70VDC |
| Сертификация безопасности | IEC/EN/UL62368 |
| Макс. влажн. хр. | 95%RH |
| Точность выходного напряжения | ±5% |
| Защита от перегрузки по току | ≥110% Io, self-recovery |
| Макс. темп. хр. | +105°C |
| Мин. темп. хр. | -40°C |
| Темп. коэф. | ±0.15%/°C |
| Тип упаковки | Palette (палетта) |
| КПД при 230В AC тип. | 72% |
| Макс. входной ток 115 В AC | 0.12A |
| Макс. входной ток 230 В AC | 0.06A |
| Защита от КЗ | hiccup, continuous, self-recovery |
| Типовой пусковой ток 115В | 13A |
| Типовой пусковой ток 230В | 23A |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Power derating 65c to 85c | 2.5%/°C |
| Isolation leakage current max | 5mA |
| Потр. в деж. макс. | 0.15W |
| Тип. потребление в дежурном режиме, Вт | 0.10W |
| Power derating 85vac to 100vac | 1.33%/VAC |
| Power derating 277vac to 305vac | 1%/VAC |
| Recommended external input fuse | 1A slow-blow |
| Voltage dip short interruption variation | IEC/EN61000-4-11 0%, 70% Perf. Criteria B |
| Ток, А | 1 |
