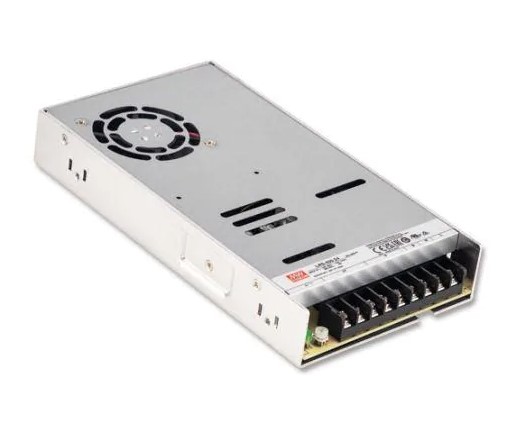

Источник напряжения LRS-600-27
У поставщика
У поставщиков
34 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 109,96 |
| от 2 | 4 898,62 |
| от 3 | 4 726,49 |
| от 4 | 4 598,72 |
| от 5 | 4 503,69 |
Склад 16
В наличии:14 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 252,46 |
Описание
Блок питания MEAN WELL LRS-600-27 — это закрытый AC/DC-преобразователь мощностью 600 Вт с выходным напряжением 27 В. Модель выполнена в корпусе для крепления на шасси, имеет КПД 91% и активное охлаждение с терморегуляцией. Источник подходит для промышленной автоматики, систем безопасности и светодиодного освещения.
Технические характеристики
| Серия | LRS-600 |
| Модель | LRS-600-27 |
| Мощность | 599,4 Вт |
| Пульсации и шум | 270mVp-p |
| КПД | 91% |
| Время удержания | 20ms (230VAC), 16ms (115VAC) |
| Защита от перегрузки | 105~150% rated output power, constant current limiting, shutdown after 3s, re-power to recover |
| Материал корпуса | Enclosed |
| Упаковка | 0.95Kg/12pcs/12.4Kg/0.78CUFT |
| MTBF | 1533.4K hrs min (Telcordia SR-332), 301.7K hrs min (MIL-HDBK-217F @25°C) |
| Тип | Switching Power Supply |
| Примечания | 1: All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature.; 2: Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.; 3: Voltage adjustment can only be operated within the input range of 100~120VAC or 200~240VAC. If the voltage adjustment is performed outside this range, it may cause abnormal output.; 4: Tolerance: includes set up tolerance, line regulation and load regulation.; 5: Line regulation is measured from low line to high line at rated load.; 6: Load regulation is measured from 0% to 100% rated load.; 7: Length of set up time is measured at cold start. Turning the power supply on/off frequently may lead to increase of the set up time.; 8: Derating may be needed under low input voltages. Please refer to "Static Characteristics" sections for details.; 9: Once protections are triggered, 4min(Typ.) of cold down time is required before restart.; 10: The ambient temperature derating of 5°C/1000m is needed for operating altitude greater than 2000m(6500ft).; 11: This power supply does not meet the harmonic current requirements outlined by EN61000-3-2. Please do not use this power supply under the following conditions: a) the end-devices is used within the European Union, and b) the end-devices is connected to public mains supply with 220Vac or greater rated nominal voltage, and c) the power supply is: installed in end-devices with average or continuous input power greater than 75W, or belong to part of a lighting system. Exception: Power supplies used within the following end-devices do not need to fulfill EN61000-3-2: a) professional equipment with a total rated input power greater than 1000W; b) symmetrically controlled heating elements with a rated power less than or equal to 200W |
| Вес | 0.95 kg |
| Номер корпуса | 292 |
| Охлаждение | Built-in cooling fan ON-OFF control, forced air cooling |
| Profile | 1U low profile |
| Высота эксплуатации | Operating altitude up to 5000 meters (Note.10) |
| Тип монтажа | Chassis mount (screw terminals) |
| Гарантия | 3 years |
| Время нарастания | 50ms (230VAC), 50ms (115VAC) |
| Вибрация | 10~500Hz, 5G, 10min/cycle, 60min each axis |
| Размеры | 225x124x41 mm (LxWxH) |
| Время установки | 1300ms |
| Описание | 600W Single Output Switching Power Supply |
| Управление вентилятором | ON at ≥50°C, OFF at ≤40°C |
| Ном. мощность | 599.4W |
| Surge input | 300VAC surge input for 5 seconds |
| Применение | Industrial automation machinery, Industrial control system, Mechanical and electrical equipment, Electronic instruments, equipment or apparatus |
| ЭМС излучение | Compliance to EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость | Compliance to EAC TP TC 020 |
| Вых. мощность | 599.4W |
| Диапазон тока | 0 ~ 22.2A |
| Ном. ток | 22.2A |
| Ток AC типовой | 12A/115VAC, 7.5A/230VAC |
| Тип. КПД | 91% |
| Вых. напряжение | 27V |
| Вх. частота | 47~63Hz |
| Ток утечки | <2mA @ 240VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 1300ms, 50ms/230VAC; 1300ms, 50ms/115VAC at full load |
| Время удержания тип. | 20ms/230VAC, 16ms/115VAC at full load |
| Макс. пульс. шум | 270mVp-p |
| Станд. безоп. | BS IEC/UL 62368-1, EAC TP TC 004, AS/NZS62368.1, BIS IS13252(Part1):2010/IEC60950-1:2005 (except 48V), BSMI CNS15598-1 |
| Влажн. хранения | 10~95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC |
| Типовой ток AC | 12A (115VAC), 7.5A (230VAC) |
| Управление вентилятором вкл/выкл | RTH3 ≥ 50°C FAN ON, ≤ 40°C FAN OFF (Typ.) |
| Пусковой ток типовой | 35A/115VAC, 60A/230VAC |
| Раб. влажность | 20~90% RH non-condensing |
| Диап. вх. напр. | 90 ~ 132VAC / 180 ~ 264VAC by switch; 255 ~ 370VDC (switch on 230VAC) |
| Защита | Short circuit / Overload / Over voltage / Over temperature |
| Темп. хранения | -40~+85°C |
| Раб. температура | -20 ~ +65°C (Refer to Derating Curve) |
| Input voltage switch | AC input range selectable by switch |
| Сопр. изоляции | 100M Ohms @ 500VDC |
| Диапазон выходного тока | 0~22.2A |
| Выходной ток номин. | 22.2A |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Раб. температура | -20~+65°C (with derating) |
| Диапазон входного AC | 90~132VAC / 180~264VAC (switch selectable) |
| Диапазон входного напряжения DC | 255~370VDC (switch on 230VAC) |
| Тип. пусковой ток | 35A (115VAC), 60A (230VAC) |
| Защита от перенапр. | 31~36.5V, shutdown, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4~6: DC OUTPUT -V; 7~9: DC OUTPUT +V |
| Output voltage adj range | 25.65 ~ 29.7V |
| Диапазон регулировки напряжения | 25.65~29.7V |
| Защита от перегрева | shutdown, re-power to recover |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
