Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.02 А
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
1 000 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 121,24 |
| от 32 | 113,78 |
| от 64 | 107,85 |
| от 127 | 102,65 |
| от 253 | 99,13 |
Описание

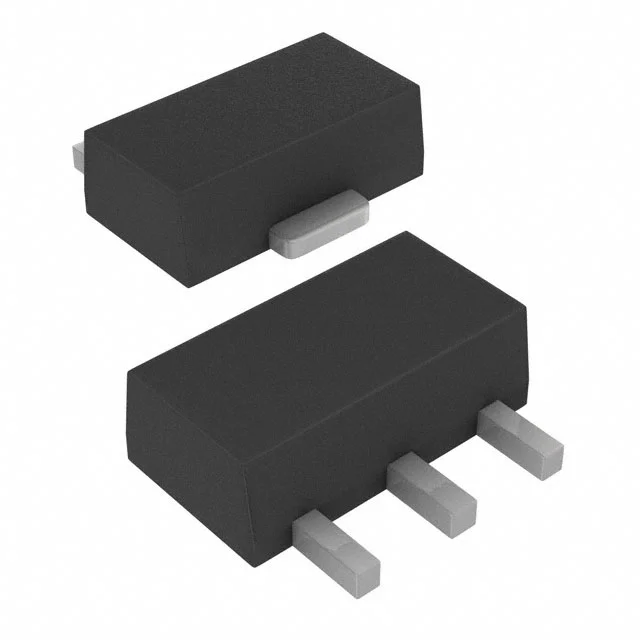

Microchip LR8N8-G — регулируемый линейный стабилизатор положительной полярности с низким падением напряжения. Работает при входном напряжении до 450 В и выходном токе до 20 мА, выпускается в компактном корпусе TO-243AA (SOT89). Подходит для высоковольтных цепей в промышленной автоматике и источниках питания.
Технические характеристики
| Корпус | TO-243AA (SOT-89), TO-252 (D-PAK), TO-92 |
| Тип монтажа | SMD |
| Рег. линии | 0.003%/V typ, 0.01%/V max |
| Рег. нагрузки | 1.4% typ, 3.0% max |
| Опорное напряжение | 1.20V |
| Диап. вх. напр. | 13.2V to 450V |
| Темп. хранения | -65°C to +150°C |
| Диап. вых. напр. | 1.20V to 438V |
| Макс. опорное напряжение | 1.26V |
| Мин. опорное напряжение | 1.14V |
| Minimum output current | 0.5mA |
| Power dissipation to92 | 0.74W |
| Ripple rejection ratio | 50dB min, 60dB typ |
| Temperature regulation | -1% to +1% |
| Power dissipation sot89 | 1.6W |
| Power dissipation to252 | 2.5W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output current limit max | 30mA |
| Output current limit min | 10mA |
| Output current limit typ | 20mA |
| Допуск вых. напр. | 5% |
| Adjust output current max | 15µA |
| Adjust output current min | 5.0µA |
| Adjust output current typ | 10µA |
| Абс. макс. входное напряжение | -0.5V to +480V |
| Junction temperature limit | 125°C |
| Minimum output current min | 0.3mA |
| Absolute max output voltage | 0.5V to +470V |
| Описание (англ.) | 450 V 10 mA High-Voltage Low-Output Current Adjustable Linear Regulator |
| Input output voltage difference | 12V to 450V |
| Minimum output load capacitance | 1.0µF |
| Диапазон темп. окр. | -40°C to +85°C |
| Диапазон темп. перехода | -40°C to +125°C |
| Рабочая температура | -40°C ~ 85°C |
| Thermal resistance junction to case to92 | 125°C/W |
| Thermal resistance junction to case sot89 | 15°C/W |
| Thermal resistance junction to case to252 | 6.25°C/W |
| Thermal resistance junction to ambient to92 | 132°C/W |
| Thermal resistance junction to ambient sot89 | 133°C/W |
| Thermal resistance junction to ambient to252 | 81°C/W |
| Thermal resistance junction to ambient to92 alt | 170°C/W |
| Thermal resistance junction to ambient sot89 alt | 78°C/W |
| Thermal resistance junction to ambient to252 alt | 50°C/W |
