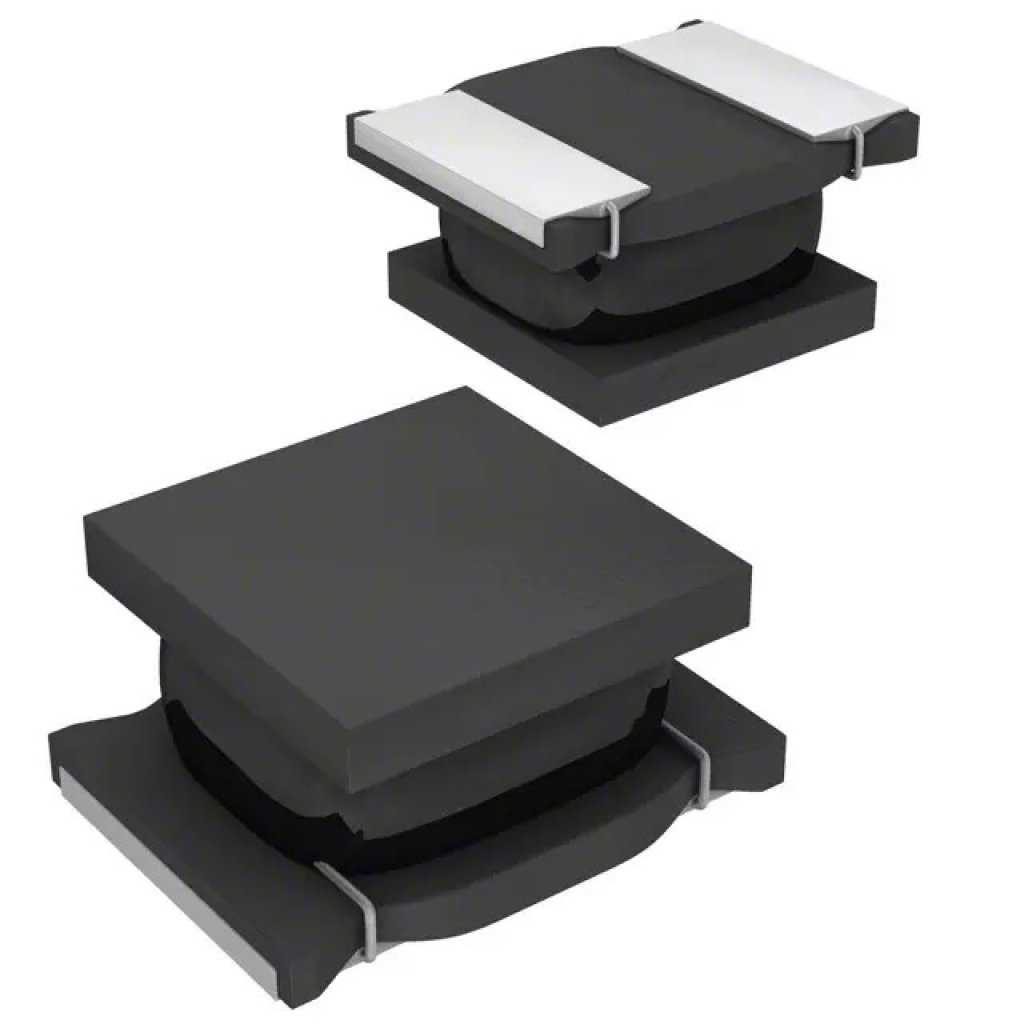

Дроссели LQH32PN1R0NN0L
У поставщика
ПроизводительMurata
КатегорияДроссели SMD
У поставщиков
24 623 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:16 939 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 400 | 8,82 |
| от 650 | 7,95 |
| от 1 050 | 7,27 |
| от 1 800 | 6,80 |
Склад 13
В наличии:7 684 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,07 |
| от 105 | 9,46 |
| от 210 | 8,75 |
| от 420 | 8,03 |
| от 839 | 7,45 |
Описание
Дроссель LQH32PN1R0NN0L производства Murata представляет собой высокочастотный чип-компонент для поверхностного монтажа. Относится к серии LQH32PN, оптимизированной для подавления электромагнитных помех и фильтрации цепей питания. Обеспечивает стабильную индуктивность в компактном корпусе, подходит для применения в портативной электронике, модулях связи и DC/DC-преобразователях.
Технические характеристики
| Серия | LQH32P |
| Индуктивность | 1 мкГн |
| Корпус/типоразмер | 1210 |
| Тип монтажа | SMD |
| Тип флюса | Rosin-based |
| Артикул | LQH32PN1R0NN0L |
| Reflow cycle | 2 times |
| Solder alloy | Sn-3.0Ag-0.5Cu |
| Тип компонента | Chip Inductor (Power Inductor) |
| Land pattern a | 1.3mm |
| Land pattern b | 3.8mm |
| Land pattern c | 2.0mm |
| Adhesive amount | 0.27-0.35mg |
| Метод пайки | Reflow |
| Cleaning temp max | 60°C |
| Magnetic shielding | Magnetically shielded structure |
| Reflow limit cycle | 1 time |
| Reflow peak temp T2 | 245±3°C |
| Rework preheat temp | 150°C |
| Rework preheat time | 1 minute |
| Rework iron tip temp | 350°C |
| Ultrasonic frequency | 28 to 40kHz |
| Rework iron power max | 80W |
| Ultrasonic output max | 20W/l |
| Cleaning agent alcohol | Isopropyl alcohol (IPA) |
| Cleaning agent aqueous | Pine Alpha ST-100S |
| Reflow heating temp T1 | 220°C |
| Reflow heating time t1 | 30 to 60s |
| Solder paste thickness | 100 to 150μm |
| Pcb warping orientation | Length: a<b |
| Ultrasonic duration max | 5 minutes |
| Cleaning temp alcohol max | 40°C |
| Flux chlorine content max | 0.2wt% |
| Reflow limit peak temp T3 | 260°C/10s |
| Rework soldering time max | 3s |
| Rework iron tip diameter max | 3.0mm |
