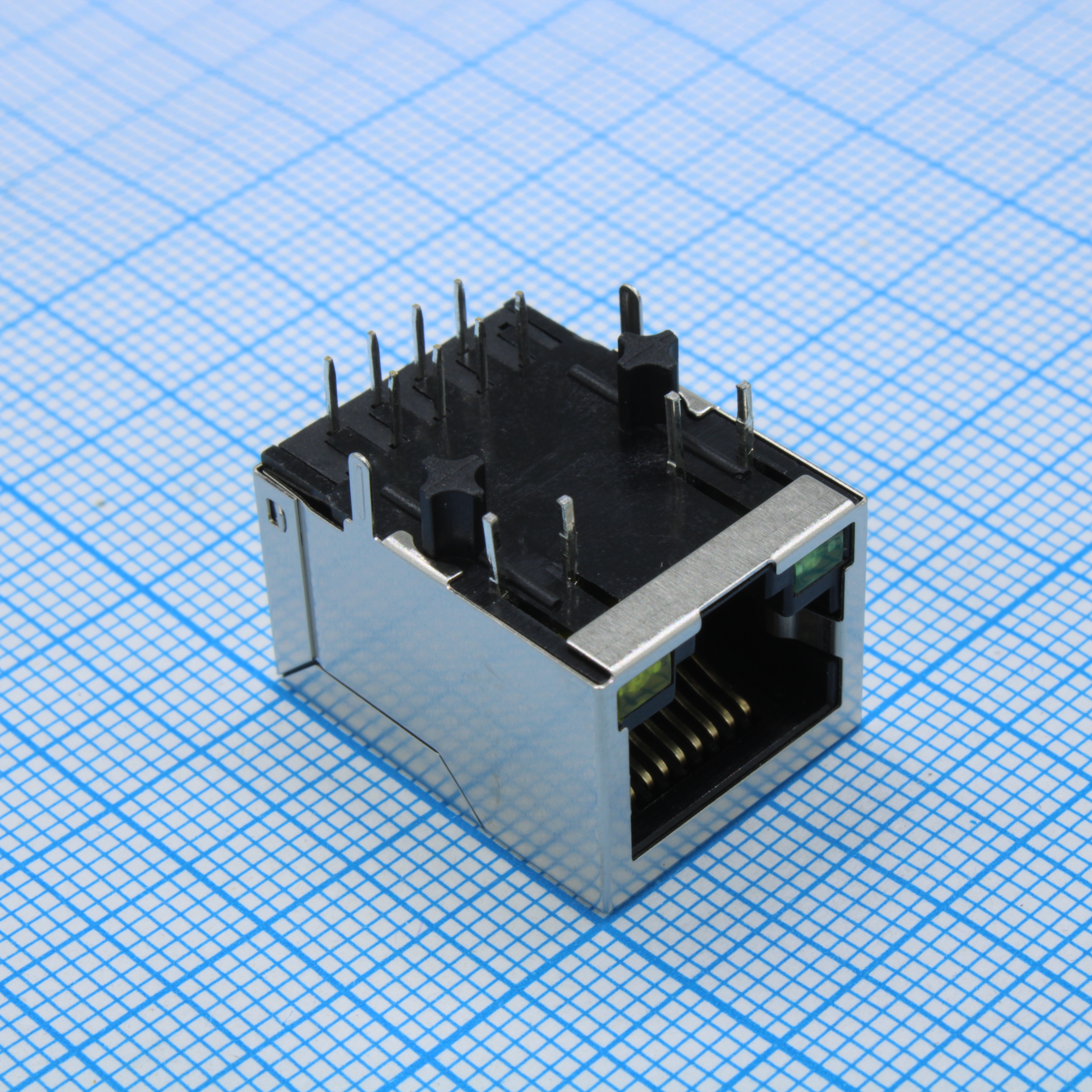

Разъем RJ-45 LPJ0026BBNL
У поставщика
ПроизводительLink-PP
КатегорияDIP панельки для микросхем
У поставщиков
396 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт138,88 ₽
Сумма694,40 ₽
В наличии367 шт
от 5 штюрлицам и ИП
от 29 — 130,71 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии29 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 136,05 ₽
5 шт · Склад 39 · 694,40 ₽
Описание
Разъем RJ-45 от Link-PP предназначен для сетевых соединений. Модель LPJ0026BBNL поставляется в упаковке типа «палетта», что удобно для промышленного монтажа. Подходит для использования в структурированных кабельных системах и сетевом оборудовании.
Технические характеристики
| Тип монтажа | Выводной |
| Экранированный | Да |
| Стандарт | IEEE 802.3 |
| Кол-во LED | 2 |
| Кол-во выводов | 12 |
| Cross talk | -40dB MIN @ 1-30MHz, -35dB MIN @ 30-60MHz, -30dB MIN @ 60-100MHz |
| Размеры | Ширина: 21.25mm; Высота: 13.30mm; Длина: 15.93mm |
| Испытание изоляции | 1500Vrms MIN |
| Топология платы | Suggested PCB Layout (Top View) with dimensions |
| Обратные потери | -20dB MIN @ 1-10MHz, -16dB MIN @ 10-30MHz, -12dB MIN @ 30-60MHz, -10dB MIN @ 60-100MHz |
| Материал контакта | Brass C2680R-H Thickness=0.35mm |
| Turn ratio rx | 1CT:1CT |
| Turn ratio tx | 1CT:1 |
| Тип разъема | RJ45 with Integrated Magnetics |
| Inductance ocl | 350uH MIN @100kHz, 0.1V, 8mA DC Bias |
| Вносимые потери | -1.0dB MAX @ 1-65MHz |
| Соотв. RoHS | Да |
| Покрытие контакта | Gold 6 micro-inches min in contact area |
| Материал экрана | SUS 201-1/2H Thickness=0.2mm |
| Материал контакта | Phosphor Bronze C5210R-EH Thickness=0.35mm |
| Материал корпуса | Thermoplastic PBT+30%G.F UL94V-0 |
| Led emitting color | Green (565nm), Yellow (585nm) |
| Led forward voltage | 1.8~2.6V @ IF=20mA |
| Led reverse current | 10μA max @ VR=5V |
| Подавление синфазного сигнала | -30dB MIN @ 1-50MHz, -20dB MIN @ 50-150MHz |
| Тип упаковки | Palette (палетта) |
| Диап. раб. темп. | 0°C to 70°C |
| Wave solder tip temperature | 265°C Max, 5 Sec Max |
