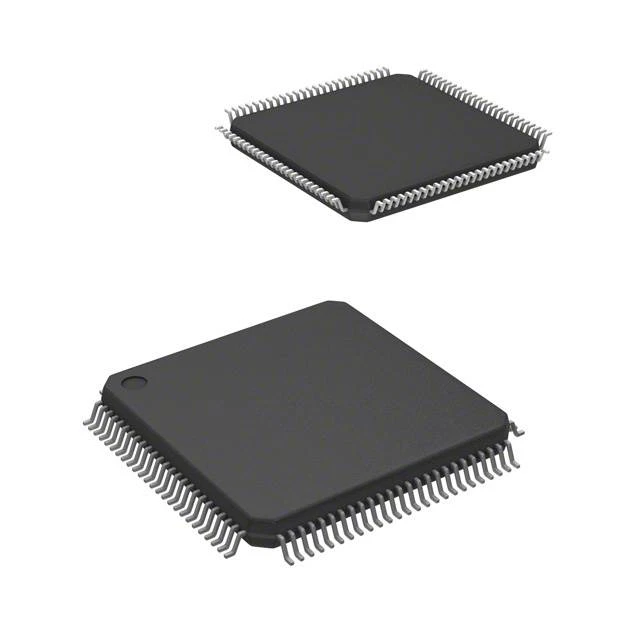

Микроконтроллер NXP 16-бит/32-бит ядро ARM7 RISC 512кБ флэш-память электропитание 3.3В 100-Pin LQFP лоток
У поставщика
ПроизводительNXP
КатегорияМикросхемы
У поставщиков
115 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:115 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 488,04 |
| от 3 | 2 389,03 |
| от 5 | 2 310,45 |
| от 9 | 2 241,34 |
| от 17 | 2 194,60 |
Описание
Микроконтроллер NXP на ядре ARM7TDMI-S с тактовой частотой до 72 МГц. Оснащен 512 КБ флеш-памяти и работает при напряжении 3,3 В. Выпускается в компактном корпусе LQFP100. Подходит для задач промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Adc | 10-bit, 6 channels |
| Ahb | Dual AHB system with simultaneous Ethernet DMA, USB DMA, and flash execution |
| Can | 2 channels |
| Dac | 10-bit |
| I2c | 3 I2C interfaces |
| I2s | 1 I2S interface |
| Pll | Да |
| Pwm | 1 PWM/timer block, 6 PWM outputs, supports three-phase motor control |
| Часы реального времени | Да |
| SPI | 1 SPI |
| Ssp | 2 SSP controllers |
| USB | USB 2.0 device/host/OTG with on-chip PHY and 4kB endpoint RAM |
| Сердечник | ARM7TDMI-S |
| Uart | 4 UARTs |
| Gpdma | General Purpose DMA on AHB |
| Sd mmc | Да |
| Таймеры | 4 general purpose timers/counters, 8 capture inputs, 10 compare outputs |
| Корпус | LQFP100 |
| Тип монтажа | SMD |
| Sram rtc | 2kB |
| Выводы GPIO | 70 |
| Размеры | 14 x 14 x 1.4 mm |
| Lead count | 100 |
| Sram total | 98kB |
| Артикул | LPC2387FBD100,551 |
| Ethernet mac | 10/100 Ethernet MAC with DMA |
| Флэш-память | 512kB |
| Производитель | NXP |
| Код упаковки | SOT407-1 |
| Power domains | two independent power domains |
| Sram ethernet | 16kB |
| Data bus width | 16-bit/32-bit |
| Сброс при включении | Да |
| Sram local bus | 64kB |
| Напряжение питания | 3.3V (3.0V to 3.6V) |
| Сторожевой таймер | Да |
| Brownout detect | Да |
| Low power modes | idle, sleep, power-down, deep power-down |
| Wake up sources | any interrupt able to operate during Power-down, including external interrupts, RTC interrupt, USB activity, Ethernet wake-up interrupt |
| Max cpu frequency | 72MHz |
| External interrupts | 4 edge/level sensitive; all Port0 and Port2 pins edge sensitive |
| Описание корпуса | LQFP100; plastic low profile quad flat package; 100 leads; body 14 x 14 x 1.4 mm |
| Internal rc oscillator | 4MHz ±1% |
| Тип упаковки | Palette (палетта) |
| Crystal oscillator range | 1MHz to 25MHz |
| Sram usb general purpose | 16kB |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | MCU 16-bit/32-bit ARM7TDMI-S RISC 512KB Flash 3.3V 100-Pin LQFP Tray |
